ECM Manufacture MECHANIKA VI SLIM User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung ‧ User Manual
MECHANIKA VI SLIM &
MECHANIKA SLIM PID
Art.-Nr. / item no.: 82046/82048

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MECHANIKA VI SLIM and is the answer not in the manual?

Questions and answers

Related Manuals for ECM Manufacture MECHANIKA VI SLIM

Summary of Contents for ECM Manufacture MECHANIKA VI SLIM

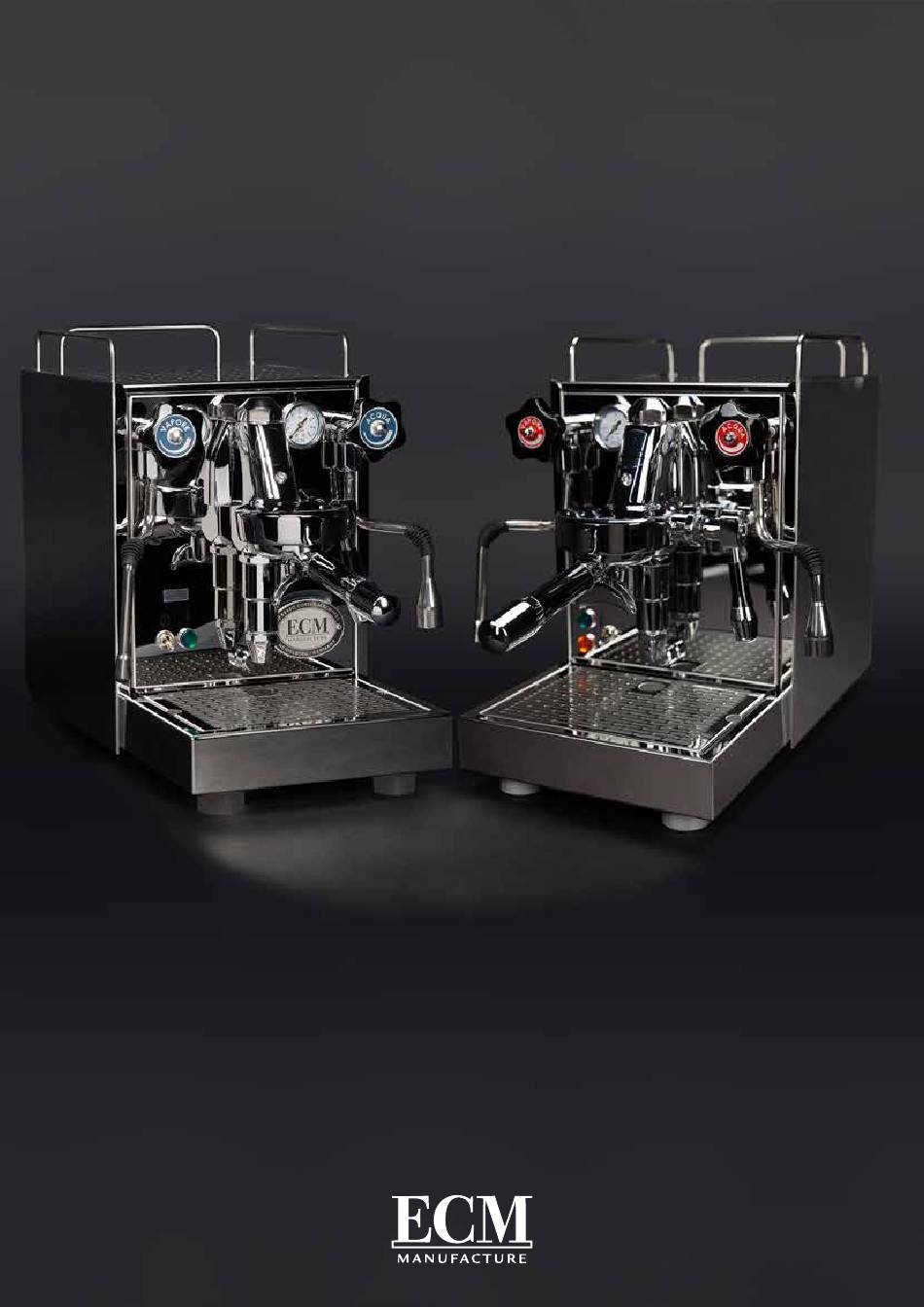

  • Page 1 Bedienungsanleitung ‧ User Manual MECHANIKA VI SLIM & MECHANIKA SLIM PID Art.-Nr. / item no.: 82046/82048...
  • Page 2 Lieber Kaffeegenießer, liebe Kaffeegenießerin, mit der MECHANIKA VI SLIM / MECHANIKA SLIM PID haben Sie eine sehr gute Wahl getroffen. Wir wünschen Ihnen viel Freude an Ihrer Espresso-Siebträgermaschine und vor allem an der Zubereitung von Espresso und Cappuccino. Wir bitten Sie, diese Bedienungsanleitung vor Gebrauch der Maschine sorgfältig durchzulesen und zu beachten.

  • Page 3: Verwendete Symbole

    Verwendete Symbole Vorsicht! Wichtiger Sicherheitshinweis für den Bediener. Berücksichtigen Sie diese Hinweise, um Verletzungen zu vermeiden. Achtung! Wichtiger Hinweis zur korrekten Bedienung der Maschine. Used symbols Caution! Important notices on safety for the user. Pay attention to these notices to avoid injuries.

  • Page 4: Table Of Contents

    INHALT DEUTSCH Verwendete Symbole..............................2 LIEFERUMFANG ............................5 ALLGEMEINE HINWEISE ..........................5 Allgemeine Sicherheitshinweise ........................ 5 Bestimmungsgemäße Verwendung......................6 GERÄTEBESCHREIBUNG ..........................6 Geräteteile ..............................6 Technische Daten ............................7 INSTALLATION DER MASCHINE ........................ 8 Vorbereitungen zur Installation ........................8 Stromanschluss ............................8 ERSTINBETRIEBNAHME ..........................
  • Page 5 Preinfusion ..............................39 6.4.1 Activating the preinfusion ......................... 40 6.4.2 Deactivating the preinfusion........................41 The ECO mode ............................43 6.5.1 Deactivating ECO mode ..........................43 6.5.2 Activating ECO mode ..........................46 Machine reset ............................47 MECHANIKA SLIM PID: Setting for °C and °F ..................50 LED indicators ............................

  • Page 6: Lieferumfang

    DEUTSCH 1. LIEFERUMFANG 1 Filterträger mit 1 Auslauf 1 Blindsieb 1 Filterträger mit 2 Ausläufen 1 Tamper 1 Eintassensieb 1 Reinigungspinsel 1 Zweitassensieb 1 Bedienungsanleitung 2. ALLGEMEINE HINWEISE 2.1 Allgemeine Sicherheitshinweise • Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt.

  • Page 7: Bestimmungsgemäße Verwendung

    Ein zu spätes Entkalken kann zu erheblichen Schäden an der Maschine führen. 2.2 Bestimmungsgemäße Verwendung Die MECHANIKA VI SLIM / MECHANIKA SLIM PID darf nur für die Kaffeezubereitung, Heißwasser- und Dampfentnahme verwendet werden. Sie ist nicht für den gewerblichen Einsatz bestimmt.

  • Page 8: Technische Daten

    DEUTSCH MECHANIKA SLIM PID 1. Tassenablage 2. Frischwasserbehälter (unter Tassenablage) 3. Griff Dampfventil 4. Kesseldruckmanometer 5. Brühgruppe 6. Dampfrohr 7. Display 8. Ein- und Ausschalter 9. Kontrolllampe grün 10. Kaffeeauslauf 11. Wasserauffangschale 12. Filterträger 13. Brühgruppenbedienhebel 14. Heißwasserrohr 15. Pumpendruckmanometer 16.

  • Page 9: Installation Der Maschine

    9. Warten Sie bitte, bis das Kesseldruck-Manometer einen Wert von ca. 1,0-1,25 bar anzeigt. 10. Eine manuelle „Kesselentlüftung“ ist nicht notwendig, da bei der MECHANIKA VI SLIM / MECHANIKA SLIM PID ein professionelles Anti-Vakuumventil eingebaut ist, das den Kessel während der Aufheizphase entlüftet.

  • Page 10: Betrieb Der Maschine

    Bei ausgeschalteter Maschine kann mehr Heißwasser entnommen werden (siehe Kapitel 6.4 Heißwasserentnahme) Die MECHANIKA VI SLIM / MECHANIKA SLIM PID verfügt über eine Sicherung, die verhindert, dass das Gerät überfüllt. Es kann vorkommen, dass die Maschine bei der Erstinbetriebnahme oder, wenn eine große Menge Wasser über das Heißwasserventil entnommen wurde, nicht aufheizt.

  • Page 11: Wählen Der Kesseltemperatur

    DEUTSCH 6.3 Wählen der Kesseltemperatur Das Einstellen der Kesseltemperatur Ihrer MECHANIKA VI SLIM / MECHANIKA SLIM PID können Sie vor dem Start oder bei Benutzung Ihrer Maschine vornehmen. Die jeweiligen Temperaturen wählen Sie über den 3-Positionen-Schalter rechts unterhalb der Maschine (siehe unten).

  • Page 12: Preinfusion

    DEUTSCH Für unterschiedliche Kaffeeröstungen oder Zusammensetzungen ist es empfehlenswert die Temperatur des Kessels anzupassen. Um eine höchstmögliche Balance des Geschmacks zu erzielen, ist es empfehlenswert die Brühtemperatur der Rösttiefe anzupassen. Je dunkler die Röstung, desto kühler sollte die Extraktionstemperatur für einen möglichst ausgeglichenen Geschmackseindruck gewählt werden.

  • Page 13: Aktivieren Der Preinfusion

    Hälfte gefüllt ist. 3. Stellen Sie den Brühhebel nach oben. 4. Stellen Sie den Schalter unter der Maschine auf die mittlere Stellung (Position II). 5. Schalten Sie die Maschine an. 6a. MECHANIKA VI SLIM: Die orange Kontrolllampe blinkt. Deutsche Original-Bedienungsanleitung...

  • Page 14: Deaktivieren Der Preinfusion

    7. Kippen Sie den Schalter unter der Maschine in die vordere Stellung (Position I) und wieder auf die mittlere Stellung (Position II). 7a. MECHANIKA VI SLIM: Die Aktivierung wird durch ein Aufleuchten (3 Sekunden) der orangen Kontrolllampe bestätigt und gespeichert.
  • Page 15 3. Stellen Sie den Brühhebel nach oben. 4. Stellen Sie den Schalter unter der Maschine auf die mittlere Stellung (Position II). 5. Schalten Sie die Maschine an. 6a. MECHANIKA VI SLIM: Die orange Kontrolllampe blinkt. 6b. MECHANIKA SLIM PID: Das Display zeigt den Hinweis „Pi“...

  • Page 16: Der Eco-Modus

    Wert auf 90 min eingestellt. Der ECO-Modus schaltet die Heizung des Kessels nach 90 Minuten Inaktivität ab. MECHANIKA VI SLIM: Die orange Kontrolllampe blinkt und zeigt an, dass sich die Maschine im ECO-Modus befindet. MECHANIKA SLIM PID: Ein Lauflicht erscheint auf dem Display, wenn sich die Maschine im ECO-Modus befindet.
  • Page 17 3. Stellen Sie den Brühhebel nach oben. 4. Stellen Sie den Schalter unter der Maschine auf die mittlere Stellung (Position II). 5. Schalten Sie die Maschine an. 6a. MECHANIKA VI SLIM: Die orange Kontrolllampe blinkt. 6b. MECHANIKA SLIM PID: Das Display zeigt den Hinweis „Pi“...
  • Page 18 9. Kippen sie den Schalter unter der Maschine in die hintere Stellung (Position III) und wieder auf die mittlere Stellung (Position II). 10a. MECHANIKA VI SLIM: Das Deaktivieren wird durch ein Aufleuchten (3 Sekunden) der orangenen Kontrolllampe bestätigt und gespeichert.

  • Page 19: Eco-Modus Aktivieren

    3. Stellen Sie den Brühhebel nach oben. 4. Stellen Sie den Schalter unter der Maschine auf die mittlere Stellung (Position II). 5. Schalten Sie die Maschine an. 6a. MECHANIKA VI SLIM: Die orange Kontrolllampe blinkt. 6b. MECHANIKA SLIM PID: Das Display zeigt den Hinweis „Pi“...

  • Page 20: Maschinen Reset

    11. Nach einer kurzen Wartezeit von wenigen Sekunden wechselt die Maschine in den normalen Betrieb. 6.6 Maschinen Reset Sie können die MECHANIKA VI SLIM / MECHANIKA SLIM PID auf die Werkseinstellungen zurücksetzen. Werkseinstellungen: • ECO Modus aktiviert (90min) • Preinfusion deaktiviert...
  • Page 21 DEUTSCH Um die MECHANIKA VI SLIM / MECHANIKA SLIM PID auf die Werkseinstellungen zurückzusetzten, gehen Sie wie folgt vor: Schalten Sie die Maschine aus. 2. Versichern Sie sich, dass der Wassertank mindestens bis zur Hälfte gefüllt ist. 3. Stellen Sie den Brühhebel nach oben.
  • Page 22 6b: MECHANIKA SLIM PID: Das Display zeigt den Hinweis „Pi“. 7. Entfernen Sie den Wassertank. 8. Setzen Sie den Wassertank wieder ein. 9a. MECHANIKA VI SLIM: Das Aktivieren wird durch ein Aufleuchten (3 Sekunden) der orangenen Kontrolllampe bestätigt und gespeichert.

  • Page 23: Mechanika Slim Pid: Einstellung °C Und °F

    DEUTSCH 10. Drücken Sie den Brühhebel wieder nach unten und warten Sie fünf Sekunden lang. Die Maschine wechselt wieder in den normalen Betrieb. (MECHANIKA SLIM PID: Die Maschine zeigt im Anschluss 5 Sekunden den Hinweis „Eco“ an. Zum Aktivieren und Deaktiveren des Eco- Modus s.

  • Page 24: Led-Hinweise

    Maschine wechselt wieder in den normalen Betrieb. Ihre Einstellung wurde gespeichert. 6.8 LED-Hinweise MECHANIKA VI SLIM: grüne LED leuchtet dauerhaft: Maschine ist eingeschaltet orange LED blinkt (2 Sekunden ein – 1 Sekunde aus): Wassertank ist leer/nicht eingesetzt orange LED blinkt (3 Sekunden ein – 1 Sekunde aus): Maschine befindet sich im ECO-Modus orange LED blinkt (1 Sekunde ein –...

  • Page 25: Zubereitung Von Kaffee

    DEUTSCH Die Maschine heizt auf. Wassertank ist leer / nicht eingesetzt. Lauflicht auf dem Display. Die Maschine befindet sich im ECO Modus. Das Display zeigt die Aktive Preinfusion an. Das Display zeigt die Passive Preinfusion an. Ein erfolgreicher Reset wird bestätigt. 6.9 Zubereitung von Kaffee Verwenden Sie bitte den Filterträger mit 1 Auslauf und das entsprechende kleinere Sieb (Eintassensieb) für die Zubereitung einer Tasse und den Filterträger mit 2 Ausläufen und das große Sieb (Zweitassensieb) für...

  • Page 26: Heißwasser- Und Dampfentnahme

    Heißwasserspritzer vermieden werden. 6.10.2 Dampfentnahme Die MECHANIKA VI SLIM / MECHANIKA SLIM PID ermöglicht die Erzeugung von Dampf zum Erhitzen oder Aufschäumen von Flüssigkeiten, wie z.B. Milch oder Glühwein. Sie ist eine professionelle Espressomaschine in kompakter Form und hat ein enormes Dampfvolumen. Dies bedeutet, dass Sie innerhalb weniger Sekunden Milchschaum zubereiten können.

  • Page 27: Reinigung Und Wartung

    DEUTSCH 2. Dampfdüse (sie befindet sich am Endstück des Dampfrohres) in die Flüssigkeit eintauchen. 3. Dampfhahn wieder öffnen. 4. Flüssigkeit erwärmen und/ oder aufschäumen. 5. Nach dem Aufschäumen oder Erhitzen kurz Dampf in die Wasserauffangschale ablassen, um ein Verkleben der Öffnungen in der Dampfdüse zu vermeiden. Verletzungsgefahr Düse immer unter der Oberfläche der Flüssigkeit halten, damit es nicht zu Spritzern kommt Wichtig...

  • Page 28: Kleine Technische Servicearbeiten

    DEUTSCH 4. Setzen Sie den Filterträger in die Brühgruppe ein. 5. Betätigen Sie den Brühgruppen-Bedienhebel, damit sich das Blindsieb mit Wasser befüllt. 6. Lassen Sie den Reiniger einwirken, indem Sie den Brühgruppen-Bedienhebel in Halbstellung (45°) bringen. 7. Nach ca. 20-60 Sekunden den Hebel ganz nach unten drücken, so werden aus dem Zylinder unter der Brühgruppe das gelöste Fett bzw.

  • Page 29: Transport Und Lagerung

    Die kleine Dichtung zwischen Düse und Gewinde nicht verlieren! Die Düse anschließend wieder anschrauben. 8. TRANSPORT UND LAGERUNG 8.1 Verpackung Die MECHANIKA VI SLIM / MECHANIKA SLIM PID wird in einem Karton durch eine Kunststoffhülle und Schaumstoffplatten geschützt geliefert. Vorsicht! Verpackungsmaterial außerhalb der Reichweite von Kindern aufbewahren.

  • Page 30: Lagerung

    Schaum statt Crema passend für die verwendete Wechseln der Kaffeemischung Kaffeemischung Mahlgrad verändern notwendig) MECHANIKA VI SLIM: Die orange LED blinkt (3 Sekunden ein – 1 Sekunde Kurze Betätigung des Brühhebels aus) und die Maschine heizt nicht oder des Schalters. Wie Sie den mehr.
  • Page 31 Führen Sie einen Reset der Das Display zeigt einen negativen Maschine durch (siehe 6.6). Countdown gefolgt von drei Strichen an. MECHANIKA VI SLIM : Orange Kontrolllampe ist aus: Es ist nicht genug Wasser im Frischwasserbehälter. Wasser nachfüllen MECHANIKA SLIM PID: Das Display zeigt den Hinweis „tAn“...

  • Page 32: Empfohlenes Zubehör

    DEUTSCH Ratschläge zur richtigen Milchaufschäumung • Verwenden Sie, wenn möglich, kalte Milch, somit haben Sie länger Zeit die Milch aufzuschäumen. Der Fettgehalt der Milch ist nicht relevant, wichtig ist der Eiweißgehalt. Auch H-Milch ist bestens geeignet, falls Sie diese bevorzugen. •...
  • Page 33 DEUTSCH Abschlagbox Tamper, plan oder konvex Tamper, druckreguliert Deutsche Original-Bedienungsanleitung...

  • Page 34: Product Delivery

    ENGLISH PRODUCT DELIVERY 1 portafilter 1 spout 1 blind filter 1 portafilter 2 spouts 1 coffee tamper 1 filter 1 cup 1 cleaning brush 1 filter 2 cups 1 user manual GENERAL ADVICE 2.1 General safety notes • Make sure that the local main supply voltage corresponds to the information given on the type plate on the front panel of the espresso machine.

  • Page 35: Proper Use

    A late descaling can cause substantial damage to the machine. 2.2 Proper use The MECHANIKA VI SLIM is designed to be used for the preparation of coffee, hot water and steam only. The machine is not intended for commercial use.

  • Page 36: Technical Data

    ENGLISH MECHANIKA SLIM PID 1. Cup heater 2. Fresh water tank (under the cup heater) 3. Steam valve 4. Boiler pressure gauge 5. Brew group 6. Steam wand 7. Display 8. ON/OFF switch 9. Green control lamp 10. Portafilter spout 11.

  • Page 37: Machine Installation

    (°C or °F), then returns to normal operation. As soon as the boiler is filled, there will be no more pump noise; (MECHANIKA VI SLIM: The orange control lamp is now on.) As soon as the fresh water drops down to a certain level in the fresh water tank, the machine switches off.

  • Page 38: Use Of The Machine

    ENGLISH The MECHANIKA VI SLIM / MECHANIKA SLIM PID has a fuse to prevent the machine from overfilling. It is possible that the machine does not heat up when using it for the first time or when dispensing large quantities of water through the hot water valve. In this case please switch the machine off and on again.

  • Page 39: Selecting The Boiler Temperature

    ENGLISH 6.3 Selecting the boiler temperature You can set the boiler temperature of your MECHANIKA VI SLIM before starting or while using it. The preset temperatures are selected via the 3-position switch (see below). 120°C (248°F) 124°C (255.2°F) 128°C (262.4°F) (Pos.

  • Page 40: Preinfusion

    ENGLISH For different coffee roasts or compositions, it is advisable to adjust the temperature of the boiler. To achieve the best possible balance of flavor, it is advisable to adjust the brewing temperature to the roasting depth. The darker the roast, the cooler the extraction temperature should be selected for the most balanced flavor impression.

  • Page 41: Activating The Preinfusion

    3. Set the brew group lever up. 4. Set the switch to the middposition (position II). 5. Switch on the machine. 6a. MECHANIKA VI SLIM: The orange control light is flashing. Translation of the original German user manual...

  • Page 42: Deactivating The Preinfusion

    7. Tilt the switch underneath the machine to the forward position (Position I) and then back to the middle position (Position II). 7a MECHANIKA VI SLIM: The setting is confirmed and saved when the orange LED is on. 7b. MECHANIKA SLIM PID: The display shows the indication "Pi"...
  • Page 43 3. Set the brew group lever up. 4. Set the switch to the middle position (position II). 5. Switch on the machine. 6a. MECHANIKA VI SLIM: The orange LED flashes. 6b MECHANIKA SLIM PID: The display shows the indication "Pi".

  • Page 44: The Eco Mode

    ENGLISH 7a. MECHANIKA VI SLIM: The activation is confirmed and saved by the orange control lamp lighting up (3 seconds). 7b. MECHANIKA SLIM PID: The display shows the indication "Pi" and "oFF". 8. Pull the brew group lever down again and wait 5 seconds.
  • Page 45 3. Set the brew group lever up. 4. Set the switch to the middle position (position II). 5. Switch on the machine. 6a. MECHANIKA VI SLIM: The orange control light is blinking. 6b. MECHANIKA SLIM PID: The display shows the indication "Pi".
  • Page 46 9. Set the switch to the rear position (position III) and then back to the middle position (position II). 10a. MECHANIKA VI SLIM: The deactivation is confirmed and saved by the orange control lamp lighting up (3 seconds). 10b. MECHANIKA SLIM PID: The display shows the indications "ECo"...

  • Page 47: Activating Eco Mode

    3. Set the brew group lever up. 4. Set the switch underneath the machine to the middle position (Position II). 5. Switch on the machine. 6a. MECHANIKA VI SLIM: The orange indicator light is blinking. 6b. MECHANIKA SLIM PID: The display shows the indication "Pi".

  • Page 48: Machine Reset

    11. After a short waiting period of a few seconds, the machine switches to normal operation. 6.6 Machine reset You can reset the MECHANIKA VI SLIM / MECHANIKA SLIM PID to the factory settings. Factory settings: • ECO mode ON (90min) • Preinfusion OFF...
  • Page 49 ENGLISH To reset the MECHANIKA VI SLIM / MECHANIKA SLIM PID to factory settings, proceed as follows: Switch the machine off. 2. Ensure that the water tank is at least half full. 3. Set the brew group lever up. 4. Set the switch to the middle position (position II).
  • Page 50 6b. MECHANIKA SLIM PID: The display shows the indication "Pi". 7. Remove the water tank. 8. Replace the water tank. 9a. MECHANIKA VI SLIM: Activation is confirmed and saved by the orange control lamp lighting up (3 seconds). 9b. MECHANIKA SLIM PID: The reset is confirmed by displaying the indication "rSt"...

  • Page 51: Mechanika Slim Pid: Setting For °C And °F

    ENGLISH 10. Pull the brew group lever down again and wait 5 seconds. The machine switches back to normal operation. (MECHANIKA SLIM PID: Subsequently, the machine displays the indication "ECo" for 5 seconds. Refer to Chapter 6.5 for activating and deactivating the ECO mode.) 6.7 MECHANIKA SLIM PID: Setting for °C and °F 1.

  • Page 52: Led Indicators

    Maschine wechselt wieder in den normalen Betrieb. Ihre Einstellung wurde gespeichert. 6.8 LED indicators MECHANIKA VI SLIM: Green LED lights up continuously: Machine is switched on. Orange LED flashes (2 seconds on - 1 second off): Water tank is empty/not inserted.

  • Page 53: Preparing Coffee

    ENGLISH The machine is heating up. Water tank is empty / not inserted. Running light on the display. The machine is in ECO mode.. The display shows Active Preinfusion. The display shows Passive Preinfusion. A successful reset is confirmed. 6.9 Preparing coffee Use the portafilter with 1 spout and the corresponding filter (1 cup) for the preparation of 1 cup.

  • Page 54: Dispensing Of Hot Water And Steam

    6.10.2 Dispensing of steam The MECHANIKA VI SLIM / MECHANIKA SLIM PID makes it possible to generate large amounts of steam in order to heat or froth beverages, e. g. milk or punch. It is a professional and compact espresso coffee machine with an enormous steam volume.

  • Page 55: Cleaning And Maintenance

    ENGLISH Important After every application clean the steam nozzle and the steam dispenser with a non-abrasive, damp cloth; Thus removes possible liquid residues. Risk of injury Avoid skin contact with the steam dispenser while cleaning! CLEANING AND MAINTENANCE Regular and accurate care is very important for the performance, the longevity and the safety of your machine.

  • Page 56: Maintenance

    ENGLISH 11 Remove the portafilter and repeat step 10. After this, the brew group is ready for use. 12 Place the filter for 1 or 2 cups into the portafilter. Caution! Beware of hot sprayings while cleaning the group. If you clean the brew group to often with cleaner, it may start squeaking. Don´t clean it to often with cleaner, you will degrease all the moving parts and they will wear out quickly.

  • Page 57: Transport And Warehousing

    Afterwards replace the steam nozzle. TRANSPORT AND WAREHOUSING 8.1 Packing The MECHANIKA VI SLIM / MECHANIKA SLIM PID is delivered in a special carton and protected by a plastic cover and foam. Caution! Keep packing out of the reach of children!

  • Page 58: Transport

    ENGLISH 8.2 Transport • Transport the machine in an upright position only, if possible on a pallet. • Do not tilt or turn the machine over. • Do not stack more than three units on top of each other. • Do not place other heavy items on the packing. •...
  • Page 59 ENGLISH Problem Possible Cause Troubleshooting MECHANIKA VI SLIM: The orange LED flashes. (3 seconds on - 1 second off) Operate the brew group lever for and the machine stops heating. a short time. How to deactivate ECO mode is activated.

  • Page 60: Recommended Accessories

    ENGLISH .. empty the boiler. Switch the machine off (power switch in position “0”) and open the hot water dispenser. Due to the boiler pressure, the boiler water is now discharged by the hot water dispenser. Close the hot water handle again after emptying the boiler.
  • Page 61 ENGLISH Tamper, pressure Knockbox (round) Tamper, flat or convex regulating Translation of the original German user manual...
  • Page 62 www.ecm.de Espresso Coffee Machines Manufacture GmbH ® Industriestraße 57-61, 69245 Bammental Telefon +49 6223-9255-0 E-Mail info@ecm.de...
