Installation
Entrée simple

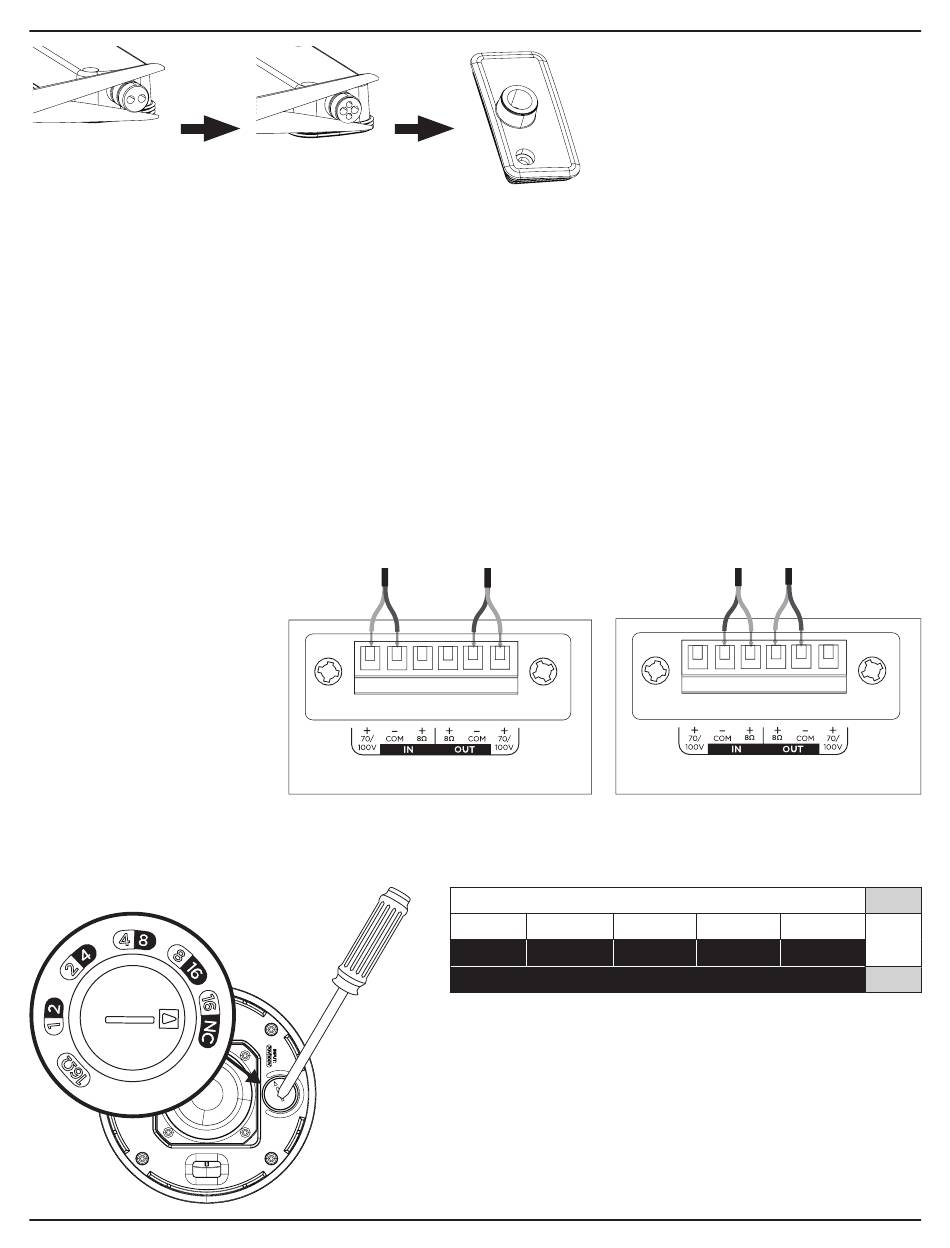

Préparation du capot de protection des entrées résistant aux intempéries
Le capot de protection des entrées résistant aux intempéries est conçu pour trois scénarios de câblage différents (voir ci-dessus). Pour modifier la
configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la perforation du conduit en caoutchouc.
Remarque : l'usage en intérieur uniquement ne nécessite pas l'utilisation du capot de protection des entrées.
Remarque : en cas d'utilisation d'un conduit en caoutchouc largement ouvert, il est de la responsabilité de l'installateur d'assurer l'étanchéité du
connecteur Euroblock contre la pénétration d'eau.
Câblage de l'enceinte
Épaisseur des câbles
L'enceinte FreeSpace FS2P est conçue pour fonctionner avec des câbles de section 18 AWG (0,8 mm
Diagrammes de
connexion
Exposez six millimètres (1/4 po)
de fil dénudé à relier aux bornes.
Remarque : l'enceinte n'est
pas adaptée à une utilisation
de câbles haut-parleur rigides. Merci
de n'utiliser que du câble flexible
pour le raccordement.
Remarque : la méthode de
câblage doit être conforme aux
spécifications suivantes :
Canada - CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32 ;
États-Unis - National Electrical
Code, NFPA 70..
Réglages de l'enceinte
14 • Français
Entrée et sortie
70/100V
Ouvert
1 W 2 W
2 W 4 W
* Réglage d'usine par défaut ** NC : pas de connexion (ne pas utiliser)
Réglage de la puissance du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
boseprofessional.com
) à 14 AWG (2,1 mm ) uniquement.
2 2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W NC**
100 V
FreeSpace FS2P • Notice d'installation
16 Ω
