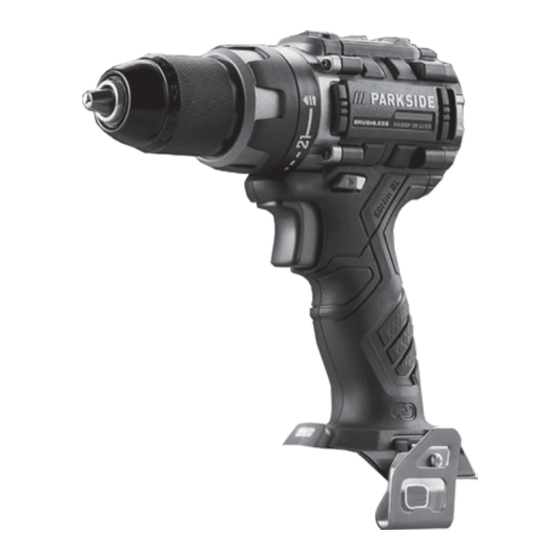

Cordless drill driver
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CORDLESS DRILL DRIVER - PABSP 20V
PABSP 20 LI C3
CORDLESS DRILL DRIVER - PABSP
20V
Operation and safety notes
Translation of the original instructions
BATTERIDREVET
BORESKRUETRÆKKER PABSP 20 V
Brugs- og sikkerhedsanvisninger
Oversættelse af den originale brugsanvisning
PERCEUSE-VISSEUSE SANS FIL
PABSP 20 V
Instructions d'utilisation et consignes de sécurité
Traduction de la notice originale
IAN 391010_2201
ACCU-BOORSCHROEVER PABSP
20 V
Bedienings- en veiligheidsinstructies
Vertaling van de oorspronkelijke gebruiksaanwijzing
AKKU-BOHRSCHRAUBER PABSP
20 V
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
