Art.Nr.
5906605901
AusgabeNr.
5906605901_0202
Rev.Nr.
07/11/2023

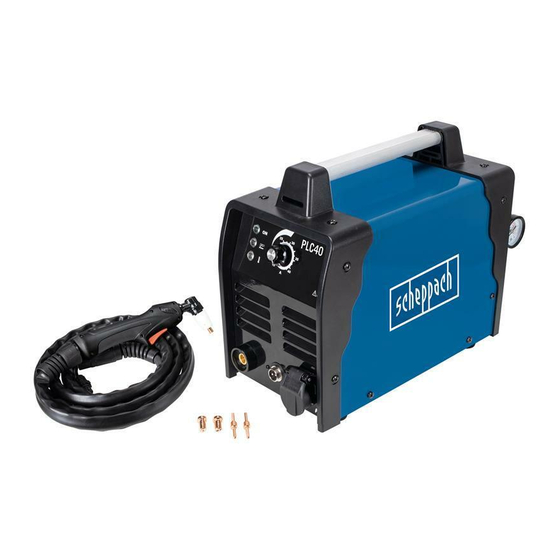

PLC40
Plasmaschneider
DE
Originalbetriebsanleitung
Plasma cutter
GB
Translation of original instruction manual
Plazmová Řezačka
CZ
Překlad originálního návodu k obsluze
Plazmová Rezačka
SK
Preklad originálneho návodu na obsluhu
Plazmavágó
HU
Eredeti használati utasítás fordítása
Przecinarka Plazmowa
PL
Tłumaczenie oryginalnej instrukcji obsługi
Plazma rezač
HR
Prijevod originalnog priručnika za uporabu
Plazemski rezalnik
SI
Prevod originalnih navodil za uporabo
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
5
23
38
53
68
84
100
115

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PLC40 and is the answer not in the manual?

Questions and answers

Related Manuals for Scheppach PLC40

Summary of Contents for Scheppach PLC40

  • Page 1 Art.Nr. 5906605901 AusgabeNr. 5906605901_0202 Rev.Nr. 07/11/2023 PLC40 Plasmaschneider Originalbetriebsanleitung Plasma cutter Translation of original instruction manual Plazmová Řezačka Překlad originálního návodu k obsluze Plazmová Rezačka Preklad originálneho návodu na obsluhu Plazmavágó Eredeti használati utasítás fordítása Przecinarka Plazmowa Tłumaczenie oryginalnej instrukcji obsługi Plazma rezač...
  • Page 2 www.scheppach.com...
  • Page 3 www.scheppach.com...
  • Page 4 www.scheppach.com...
  • Page 5 Schweißfunken können eine Explosion oder einen Brand verursachen. Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Verwenden Sie das Gerät nicht im Freien und nie bei Regen! Schneiden mit dem Plasmaschneider Anschluss - Masseklemme Anschluss - Plasmabrenner - Stromstecker Anschluss - Plasmabrenner www.scheppach.com DE | 5...
  • Page 6 In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betref- m Achtung! fen, mit diesem Zeichen versehen. Das Produkt entspricht den geltenden europäischen Richtlinien. 6 | DE www.scheppach.com...

  • Page 7: Table Of Contents

    Aufbau / Vor Inbetriebnahme................14 In Betrieb nehmen ..................... 15 Elektrischer Anschluss ..................16 Reinigung ......................17 Transport ......................17 Lagerung ......................17 Wartung ......................17 Entsorgung und Wiederverwertung ..............18 Störungsabhilfe ....................19 Konformitätserklärung ..................131 www.scheppach.com DE | 7...

  • Page 8: Einleitung

    Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- Hersteller: ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Scheppach GmbH Regeln zu beachten. Günzburger Straße 69 Wir übernehmen keine Haftung für Unfälle oder Schä- D-89335 Ichenhausen den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

  • Page 9: Bestimmungsgemäße Verwendung

    Lage ist, die ihr übertragene Arbeit zu beurteilen bevor Sie das Gerät an einem anderen Ort aufstellen. und mögliche Gefahren zu erkennen) oder unterwie- sene Personen (Person, die über die übertragenen Arbeiten und über mögliche Gefahren durch unachtsa- mes Verhalten unterwiesen ist) vorgesehen. www.scheppach.com DE | 9...
  • Page 10 • Keine nassen oder beschädigten Handschuhe tra- • Nicht zusammen mit medizinischen Implantaten gen. verwenden. • Schützen Sie sich vor einem elektrischen Schlag • Niemals die Schneidleitungen um den Körper wickeln. durch Isolierungen gegen das Werkstück. • Schneidleitungen zusammenführen. 10 | DE www.scheppach.com...
  • Page 11 • Vor der Schneidarbeit die Schutzkleidung anziehen. elektrisch gefährlichen Bedingungen, darf die Aus- • Handschuhe anziehen. gangsspannung des Plasmaschneiders im Leerlauf • Fenster öffnen, um die Luftzufuhr zu garantieren. nicht höher als 48V (Effektivwert) sein. • Schutzbrille tragen. www.scheppach.com DE | 11...
  • Page 12 Gerätes können elektromedizinische, informa- Einsatz eines elektromagnetischen Filters notwendig tionstechnische und andere Geräte in Ihrer Funktions- sein, der die elektromagnetischen Störungen reduziert, weise beeinträchtigt werden. so dass der Empfang von Rundfunk- und Fernsehsen- dungen nicht gestört wird. 12 | DE www.scheppach.com...
  • Page 13 Kreislauf. • Berühren heißer Teile des Gerätes oder des Werk- Ein kraftvoller Zündfunke entsteht nun zwischen der stückes (Brandverletzungen), Elektrode und dem Metall. • Bei unsachgemäßer Absicherung Unfall und Brandge- fahr durch sprühende Funken oder Schlacketeilchen, www.scheppach.com DE | 13...

  • Page 14: Technische Daten

    Gerät kein Werkzeug oder sonsti- minütige Zeitspanne bedeutet beispielsweise eine ges abgelegt werden. Einschaltdauer von 20%, dass 2 Minuten gearbeitet • Der Betrieb muss in trockenen und gut belüfteten werden kann und dann 8 Minuten Pause folgen sollen. Arbeitsumgebungen erfolgen. 14 | DE www.scheppach.com...

  • Page 15: In Betrieb Nehmen

    Wenn diese Teile fehlen, kann es zu Fehlfunktionen des Geräts und insbesondere zu einer Gefährdung des ACHTUNG! Bedienungspersonals kommen. Nach der Schneidarbeit das Gerät noch ca 2-3 Mi- nuten eingeschaltet lassen! Der Lüfter kühlt die Elektronik. www.scheppach.com DE | 15...

  • Page 16: Elektrischer Anschluss

    • Betätigen Sie die Plasmabrennertaste (14) und Elektrische Anschlussleitungen regelmäßig auf Schä- senken Sie die Spitze des Plasmabrenners, bis der den überprüfen. Achten Sie darauf, dass beim Über- Hauptschneidebogen entsteht und die Funkenbil- prüfen die Anschlussleitung nicht am Stromnetz hängt. dung beginnt. 16 | DE www.scheppach.com...

  • Page 17: Reinigung

    Elektrode (18), der Diffusor (17) und die Düse (16). Sie können ersetzt werden, nachdem die Kera- mikkappe (15) abgeschraubt wurde. • Die Elektrode (18) ist auszutauschen, wenn sie in der Mitte einen Krater von rund 1,5 mm Tiefe aufweist. www.scheppach.com DE | 17...

  • Page 18: Entsorgung Und Wiederverwertung

    • Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung. 18 | DE www.scheppach.com...

  • Page 19: Störungsabhilfe

    Stromschalter ist ausgeschaltet. Position „ON“. Ein weiteres Indiz dessen, ist eine eher Plasmabrenner ist nicht Luftübertragung ist beeinträchtigt. grüne Flamme. Überprüfen Sie die Luftver- betriebsbereit? sorgung. Arbeitsgegenstand ist nicht mit der Überprüfen Sie die Verbindungen. Erdungsklemme verbunden. www.scheppach.com DE | 19...
  • Page 20 Verlangsamen Sie die Schneidegeschwindigkeit ist zu schnell. Arbeitsgeschwindigkeit. Brennerhülle liegt zu schief auf Justieren Sie die Neigung. Unzureichende Durch- dringung? Metall ist zu dick. Mehrere Durchläufe sind notwendig. Überprüfen und ersetzen Sie abgenutzte Abgenutzte Plasmabrennereinzelteile Teile. 20 | DE www.scheppach.com...
  • Page 21 Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. www.scheppach.com DE | 21...
  • Page 22 Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...
  • Page 23 Arc rays can damage the eyes and injure the skin. Do not use the device outdoors and never in rain! Cutting with the plasma cutter. Connection – Ground terminal plug Connection – plasma burner - Power plug Connection – plasma burner www.scheppach.com GB | 23...
  • Page 24 In this operating manual, we have used this sign to mark all sections that concern m Attention! your safety. The product complies with the applicable European directives. 24 | GB www.scheppach.com...
  • Page 25 Attachment / Before starting the equipment ............. 32 Initial operation ....................33 Electrical connection ..................34 Cleaning ......................34 Transport ......................34 Storage ......................34 Maintenance ...................... 34 Disposal and recycling ..................35 Troubleshooting ....................36 Declaration of conformity .................. 131 www.scheppach.com GB | 25...

  • Page 26: Introduction

    Manufacturer: ing manual and the particular instructions for your coun- try, the generally recognised technical regulations for Scheppach GmbH the operation of identical devices must be complied with. Günzburger Straße 69 We accept no liability for damage or accidents which...

  • Page 27: Proper Use

    The flying sparks, hot metal as well as hot objects and hot device equipment can cause fires or burns. Check the working environment and make sure the workplace is suitable prior to using the device. www.scheppach.com GB | 27...
  • Page 28 • Do not keep your head in the fumes. • Use the device in open areas. Environment with increased electrical hazard • Only use the device in well-ventilated spaces. Environments with increased electrical hazard may be encountered, for example: 28 | GB www.scheppach.com...
  • Page 29 • The plasma cutter must not be used if the device is being carried e.g. with a shoulder strap. It can be difficult to ensure electromagnetic compatibil- ity in these areas, both due to conducted and radiated high-frequency interferences. www.scheppach.com GB | 29...
  • Page 30 While the gas flows into the pipe, the spark area being welded; heats up the gas until it has reached the plasma con- • do not work too close to the welding machine; dition. 30 | GB www.scheppach.com...

  • Page 31: Technical Data

    If the machine noise exceeds 85 dB, please • Use the tools recommended in this manual to obtain wear suitable hearing protection. the best results from your machine. www.scheppach.com GB | 31...

  • Page 32: Unpacking

    • Ventilation slots must not be blocked or covered. and it may create a hazard for the operating personnel. • The device may not be used as a shelf, and no tools or anything else may be placed on the device. 32 | GB www.scheppach.com...

  • Page 33: Initial Operation

    A badly worn sleeve The device must be left on for approx. 2-3 minutes (16) contributes to the reduction of speed, voltage once the cutting work has been completed. The and unclean separation. cooler cools the electronics. www.scheppach.com GB | 33...

  • Page 34: Electrical Connection

    • Regularly clean the outside of the plasma cutter and its accessories. Use compressed air, cotton waste or a brush to remove dirt and dust. 34 | GB www.scheppach.com...

  • Page 35: Disposal And Recycling

    • Owners or users of electrical and electronic devices are legally obliged to return them after use. • The end user is responsible for deleting their per- sonal data from the old device being disposed of! www.scheppach.com GB | 35...

  • Page 36: Troubleshooting

    Switch the current switch to “on”. Another indication of this is a green flame. Air transmission is restricted. Plasma burner 8 is not ready Check the air supply. for operation? Workpiece is not connected to the Check the connections. ground terminal. 36 | GB www.scheppach.com...
  • Page 37 Cutting speed too fast. Slow down the working speed Burner sleeve is not straight Adjust the inclination. Insufficient Penetration? Metal is too thick. Several cycles necessary. Plasma burner component parts are Check and replace worn parts. worn www.scheppach.com GB | 37...
