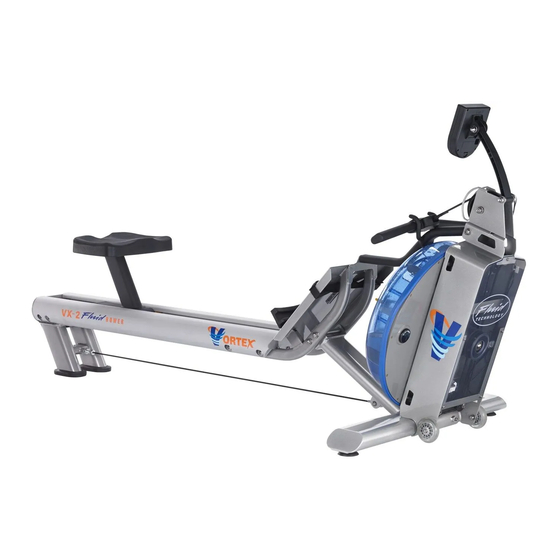

First Degree Fitness VX-2 User Manual
  1. Manuals
  2. Brands
  3. First Degree Fitness Manuals
  4. Fitness Equipment
  5. VX-2 Fluid Rower
  6. User manual

First Degree Fitness VX-2 User Manual

Hide thumbs Also See for VX-2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
VX-2
●

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VX-2 and is the answer not in the manual?

Questions and answers

Related Manuals for First Degree Fitness VX-2

Summary of Contents for First Degree Fitness VX-2

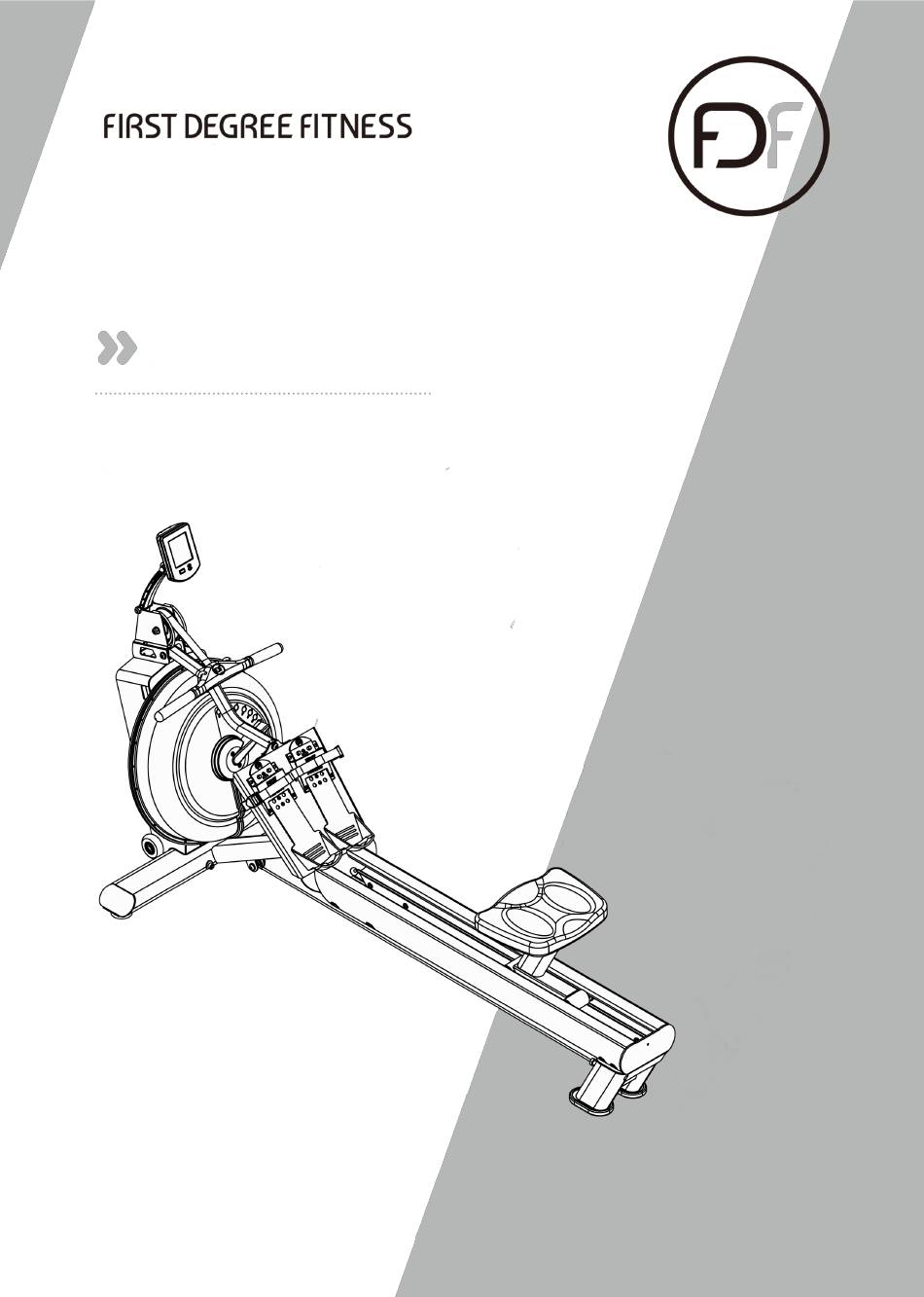

  • Page 1 Bedienungsanleitung VX-2 ●...
  • Page 3 Einführung Glückwunsch zum Kauf ihres Rower Rudergerät. FIRST DEGREE FITNESS ist stolz darauf, ihnen den Rower als das Spitzenmodell unserer exklusiven Reihe an füssigkeitswiderstandsbasierenden Heimgeräteprodukte präsentieren zu dürfen. Bitte befolgen sie genau alle Anweisungen zur richtigen und sicheren Montage, Tankbefüllung und Wasserbehandlung. Zugang zum weltweiten Vertriebs– und Servicenetzwerk finden sie im Internet auf www.firstdegreefitness.com...

  • Page 4: Table Of Contents

    Inhalt Sicherheit ................5 Aufbau ..................7 Ihr VX-2A auspacken ................. 8 Montage ..................9 Bedienungsanweisungen ............16 Automatisch einstellbarer Bluetooth-Monitor ......19 Konnektivität für Konsole und APP ........... 20 Bluetooth-Herzfrequenz koppeln ..........20 Kalibrierung ................21 Wartung ................22 Fehlerbehebung ..............

  • Page 5: Sicherheit

    Sicherheit Sicherheitsinformationen •Bitte lesen Sie vor der Benutzung dieses Geräts unbedingt das GESAMTE Benutzerhandbuch und ALLE Anweisungen durch. Das Rower ist ausschließlich für Verwendung gemäß der Beschreibung in diesem Handbuch vorgesehen. •ALLE WARNHINWEISE MÜSSEN VOLLSTÄNDIG VERSTANDEN WERDEN. •Dieses Gerät ist ein Gerät der Klasse HC gemäß EN ISO 20957-1. Es ist daher nur für die Nutzung im Privatbereich zugelassen.
  • Page 6 Sicherheit Richtige Verwendung •Das Gerät dar keinesfalls zweckentfremdet werden. Es ist unter Beachtung der Rower Herstelleranweisungen zu benutzen, um Verletzungen zu vermeiden. •Falsches oder übermäßiges Training kann zu Verletzungen führen. Konsultieren Sie vor Beginn eines Trainingsprogramms einen Arzt. Wenn beim Training Schwäche, Schwindelgefühl oder Schmerzen auftreten, brechen Sie das Training SOFORT ab, und konsultieren Sie einen Arzt.

  • Page 7: Aufbau

    Aufbau Produktspezifikationen Produktklasse: Bremssystem: Unabhängig von Geschwindigkeit Nettogewicht: 49.5kg (109.13lb ) Bruttogewicht : 60.4kg (130.95lb ) Benutzergewicht: 3250mm ( 127.95” ) ) Länge x 2010mm ( 79.13” ) Breite Abmessungen: 2050mm ( 80.71” ) Länge x 810mm ( 31.89” ) Breite x 1005mm ( 39.57” ) Höhe Max Benutzergewicht: 150kg ( 330lb ) Kompakter Fußabdruck:...
  • Page 8 Inhalt VX-2A auspacken Inhalt von Karton 1 Inhalt von Karton 2 Item Qty. Description Item Qty. Description Rahmen Hinteres Standbein Sitzschiene links/rechts S-geformte Rahmenstück Ausbesserungslack Unterer Rahmen Rahmenspannseil Saugheber Bedienungsanleitung Fußplatte Rudersitz D Cell Duracell Batterien Hardware KIT Schraube M6x20 M10-Kunststoffunterlegscheiben Schraube M10x40 Unterlegscheibe M10...

  • Page 9: Montage

    Montage SCHRITT 1 Rudermonitor montieren BENÖTIGT a) Entfernen Sie Schraube (M10 x 60) und M10-Hutmutter. M10x60 Schraube b) Bringen Sie den Rudermonitor mit Schraube (M10 x 60) und M10 Hutmutter M10-Hutmutter an der Computerstangenhalterung an. VORSICHT Nicht zu fest anziehen. Der Monitor muss auf verschie- dene Blickwinkel eingestellt warden können.
  • Page 10 Montage SCHRITT 2 Oberen/unteren Rahmen anbringen REQUIRED Öffnen Sie den Karton und nehmen Sie den Inhalt heraus. Legen Sie den Unterer Rahmen [1] oberen Rahmen wie abgebildet auf seine Rückseite. Suchen Sie im Oberer Rahmen [3] Schraubenbeutel nach zwei Schrauben (M10 x 140 mm) [18] und gewölbten Unterlegscheiben [24] sowie einer Rundkopfschraube (M10 x 65 mm) [16] und Schraube M10x65 [16] einer Unterlegscheibe [23].
  • Page 11 Montage SCHRITT 3 Fußplatte und Sitzschienen anbringen BENÖTIGT Bringen Sie mit zwei 170-mm-Schrauben [19], vier Rahmen [1] Standardunterlegscheiben [23] und zwei Stoppmuttern [20] Fußplatte [5] die Fußplatte [3] wie abgebildet am Hauptrahmen [1] des Rudergerätes an. 2 x Schrauben M10x170 [19] 2 x M10 Stoppmutter [20] 4 x M10 Unterlegscheibe [23] WARNUNG...
  • Page 12 Montage SCHRITT 4 Sitzschienen am Hauptrahmen befestigen Montieren Sie die Sitzschiene [2] mit vier Schrauben (M10 x BENÖTIGT 47,5 mm) [12] (ohne Unterlegscheiben) und vier Schrauben Sitzschiene links/rechts [2] (M6 x 20 mm) [10] mit M6-Unterlegscheiben [18] an der 4 x Schraube M6x20 [13] Baugruppe aus Fußplatte und Hauptrahmen.
  • Page 13 Montage SCHRITT 5 Rudersitz und hinteres Standbein montieren BENÖTIGT a) Montieren Sie den Rudersitz mit vier Schrauben (M6 x 20 mm) [13] und vier M6-Unterlegscheiben [21] am Rudersitz [6] Rudersitzrahmen 4 x Schrauben M6x20 [13] 4 x M6 Unterlegscheiben Rudersitz Schrauben M6x20 [21] Rudersitzrahmen...
  • Page 14 Montage SCHRITT 6 Hinteres Standbein montieren BENÖTIGT Setzen Sie das hintere Standbein [7] auf die Hinteres Standbein [7] Sitzschienen und fixieren Sie es gemäß Abbildung. 4 x M6x20mm Schrauben [13] 4 x M10x47.5mm Schrauben [15] 4 x M6 Unterlegscheiben [21] 4 x M10 Unterlegscheiben [23] Hinteres Standbein Montieren Sie zuerst alle Schrauben M10x47,5...
  • Page 15 Montage SCHRITT 7 Installing S-Bend and Frame Tensioning Bolt BENÖTIGT Rahmenspannseil [4] S-geformte Rahmenstück[8] Schrauben M10x40 [14] Schrauben M10x80 [17] 2 x M10-Stoppmutter [20] 4 x M10- Kunststoffunterlegscheibe [22] 2 x M10 Washers [23] Schließen Sie die Montage von S-Bogen und Rahmenspannseil ab, indem Sie das Rudergerät vorsichtig auf seine normale Betriebsposition herabsenken.

  • Page 16: Bedienungsanweisungen

    Option erworben werden. Wir empfehlen diese für eine gewerbliche Nutzung von mehreren Geräteeinheiten, deren Tanks von Zeit zu Zeit entleert und befüllt werden müssen. Wenden Sie sich für den Pumpenkauf an einen First Degree Fitness-Händler in Ihrer Nähe oder prüfen Sie die entsprechenden Details auf unserer Website unter www.firstdegreefitness.com for details.
  • Page 17 Bedienungsanweisungen Widerstand ändern Das Ändern des Widerstands auf Ihrer Rower ist einfach. Die Höhe des Widerstandes wird durch die Füllstandsanzeige auf der Vorderseite des Tanks bestimmt. Die erste Stufe weist auf den geringsten Widerstand hin, die zehnte auf die schwerste. Die variable Flüssigkeitswiderstandstechnologie des Tanks sorgt für einen sofortigen Fang und konstanten Widerstand während der gesamten Bewegung.
  • Page 18 Bedienungsanweisungen Rudertraining beginnen Ein vollständiger Ruderschlag ist in sechs Phasen unterteilt 1. Sitzen Sie mit ausgestreckten Beinen und geradem Rücken und beugen Sie sich in den Hüften leicht nach vorne, wobei die Arme ausgestreckt sind und die Hände sich auf Höhe der unteren Rippen befinden. Schwingen Sie wieder zurück. 2.

  • Page 19: Automatisch Einstellbarer Bluetooth-Monitor

    Automatisch einstellbarer Bluetooth-Monitor Automatischer Start: Beginnen Sie mit dem Training, um das Gerät zu aktivieren. Zurücksetzen aller Werte: Halten Sie die Taste ZURÜCKSETZEN 3 Sekunden lang gedrückt. Automatisches Abschalten: Nach 5 Minuten. Alle Werte sind nach dem Neustart auf Null zurückgesetzt. 500M TIME: Zeit die für 500m Ruderstrecke benötigt wird, wird mit Vollendung jedes Schlages aktualisiert.

  • Page 20: Konnektivität Für Konsole Und App

    Konnektivität für Konsole und APP Laden Sie die FluidRower App für IOS und Android herunter. . Download Link unten: IOS: https://itunes.apple.com/tw/app/fluidrower/ id1449683562?mt=8 Android: Halten Sie die Tasten UP und DOWN für 5 Sekunden zusammen, um Bluetooth zu starten . Offene APP und verbinden. https://drive.google.com/file/d/1uE1U5kXwawropkinD_hVAAWAOesDhnwH/view? usp=sharing Benötigt Herzfrequenz-Brustgurt, um Herzfrequenz-Funktion angezeigt werden .

  • Page 21: Kalibrierung

    Kalibrierung SCHRITT 1 Halten Sie die Tasten 「ZURÜCKSETZEN」und「RUHEN」5 Sekunden lang gedrückt. Es wird „ STUFE 1“ angezeigt SCHRITT 2 Drehen Sie den Einstellgriff auf STUFE 1. Halten Sie die Tasten「ZURÜCKSETZEN」. Der Monitor zeigt jetzt STUFE『2』. Dass die Kalibrierung für STUFE 1 abgeschlossen ist.

  • Page 22: Wartung

    Indem routinemäßige vorbeugende Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher FIRST DEGREE FITNESS-Geräte unterstützt. FIRST DEGREE FITNESS ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend.
  • Page 23 Troubleshooting Fehler Mögliche Ursache Lösung Die Farbe des Wassers Das Rudergerät ist direkter Stellen Sie das Rudergerät an einer anderen Stelle auf, an ändert sich oder es wird Sonneneinstrahlung der die Sonneneinstrahlung weniger stark ist. Führen Sie trübe. ausgesetzt oder das eine Wasseraufbereitung durch oder wechseln Sie das Wasser wurde nicht Wasser im Tank wie im Abschnitt „Wasseraufbereitung“...
  • Page 24 Elastischen FLUID-ROWER-Spanngurt austauschen 4. Entfernen Sie anschließend den Magnetring. Zum Lösen der 1. Entfernen Sie die Acrylglasabdeckung von der Rückseite des oberen Rahmens hinteren Hauptwellenschraube, die den Magnetring in Position hält, dürfen sich Hauptwelle und Flügelrad nicht mit der Schraube Ziehen Sie das Sensorkabel heraus, bevor Sie die Abdeckung vollständig entfernen drehen.
  • Page 25 Elastischen FLUID-ROWER-Spanngurt austauschen Entfernen von Magnetring und C-Clip können 7. Von der vorderen Rolle unten links zur Nach Sie auf den Spanngurt zugreifen. Entfernen Sie die vorderen Rolle oben links. Spanngurtrolle vom Schaft, ziehen Sie den Span- ngurt durch die Spanngurtrolle und entfernen Sie sie. Tipp: Achten Sie beim Aufwickeln darauf, dass Fädeln Sie den neuen Spanngurt ein und ziehen Sie, der Gurt leicht gespannt bleibt.
  • Page 26 Elastischen FLUID-ROWER-Spanngurt austauschen 12. Von der hinteren Rolle oben links zum 10. Von der rechten Rolle oben hinten zur rechten und Befestigungspunkt. Zurren Sie den Gurt linken Rolle unteren hinten. fest; damit ist der Spanngurt ordnungsgemäß aufgewickelt. Sie müssen nicht unbedingt einen Kabelbinder verwenden, da der Metallriegel als autonomer Befestigungspunkt ausgelegt ist.

  • Page 27: Garantie

    Die Seriennummer des Geräts muss korrekt bei First Degree Fitness Limited oder einem seiner autorisierten Vertreter registriert sein.  FIRST DEGREE FITNESS Limited behält sich das Recht vor, die Bauteile zu überprüfen, für die im Rahmen der Garantie Ersatz beansprucht wird. ...
  • Page 28 FIRST DEGREE FITNESS Europe Hoge Maat 3 3961 NC WIJK BIJ DUURSTEDE The Netherlands Phone: +31(0)307600670 Büro: mail@fluidrower.eu Service Unterstützung: service@fluidrower.eu Web: www.fluidrower.eu...
  • Page 29 USER GUIDE VX-2...
  • Page 31 Introduction Congratulations on your purchase of Rower. FIRST DEGREE FITNESS is proud to present the Rower as a full commercial use product featuring patented Adjustable Fluid Resistance. Follow all instructions carefully for correct assembly, Tank filling, water treatment, service and safety.
  • Page 32 Contents Safety ................... 5 Assembly ................7 Box 1 & 2 Contents ................ 8 Assembly Instructions ..............9 Operating Instructions ............16 Bluetooth Auto-Adjust Monitor ..........19 Monitor and APP Connectivity ..........20 Bluetooth Heart Rate Pairing ..........20 Calibration Procedure ............21 Maintenance ................

  • Page 33: Safety

    Safety Safety Information • Before using this product, it is essential to read this ENTIRE operation manual and ALL instructions. The Rower is intended for use solely in the manner described in this manual. • UNDERSTANDING EACH AND EVERY WARNING TO THE FULLEST IS IMPORTANT •...
  • Page 34 Inspection • DO NOT use or permit use of any equipment that is damaged and/or has worn or broken parts. For all FIRST DEGREE FITNESS equipment use only replacement parts supplied by FIRST DEGREE FITNESS. • Cables and belts pose an extreme liability if used when frayed. Always replace any cable or belt at first sign of wear (consult FIRST DEGREE FITNESS if uncertain).

  • Page 35: Assembly

    Assembly Product Specifications Product Class: SC Braking System: Speed Independent Product Net Weight: 49.5kg (109.13lb ) Product Gross Weight: 60.4kg (130.95lb ) Minimum Safe Operating Surface Area: 3250mm ( 127.95” ) Length x 2010mm ( 79.13” ) Width Dimensions: 2050mm ( 80.71” ) Length x 810mm ( 31.89” ) Width x 1005mm ( 39.57” ) Height Maximum User Weight: 150kg ( 330lb ) Compact Footprint: 2650mm x 1410mm or upright 1005mm x 810mm...

  • Page 36: Box 1 & 2 Contents

    Box 1 & 2 Contents Box 2 Contents Box 1 Contents Item Qty. Description Item Qty. Description Upper Main Frame Rear Leg Left/Right Seat Rail S-Bend Lower Main Frame Touch Up Paint Frame Tension Cable Siphon Footplate USER GUIDE Rower Seat D Cell Battery Hardware KIT 12 M6x20mm Bolt...

  • Page 37: Assembly Instructions

    Assembly Instructions STEP 1 Installing the Rower Monitor REQUIRED Remove M10x60 Bolt and M10 Dome Nut. M10x60 Bolt b) Attach the Rower Monitor to the Monitor Stalk using the M10 Dome Nut M10x60 Bolt and M10 Dome Nut. CAUTION Do not over tighten. The Monitor needs to be adjustable for different viewing angles.
  • Page 38 Assembly Instructions STEP 2 Attaching Upper/Lower Frame REQUIRED a) Open box and remove contents. Lie Upper Frame[1] on Upper Main Frame [1] it‟s back as shown here. In the Bolt pack, locate 2 x M10x140mm Bolts[18] and M10 Curved Washers[24] Lower Frame [3] along with M10x65mm Bolt[16] and M10 Washer[23].
  • Page 39 Assembly Instructions STEP 3 Attaching Footplate to Main Frame REQUIRED Using 2 x M10x170mm Bolts[19], 4 x M10 Washers[23] Main Frame [1] and 2 x M10 Nyloc Nuts[20], attach the Footplate[5] to Footplate [5] the Main Frame[1] of the Rower as shown. 2 x M10x170mm Bolts [19] Note: Tighten Bolts securely before moving on to next 2 x M10 Nyloc Nuts [20]...
  • Page 40 Assembly Instructions STEP 4 Attaching Seat Rails to Main Frame REQUIRED Install Left/Right Seat Rail[2] onto Footplate/Main Frame Left/Right Seat Rail [2] Assembly using 4 x M10x47.5mm Bolts[15] (no Washers) 4 x M6x20mm Bolts [13] and 4 x M6x20mm Bolts[13] with M6 Washers[21]. 4 x M10x47.5mm Bolts [15] 4 x M6 Washer [21] CAUTION...
  • Page 41 Assembly Instructions STEP 5 Assemble Rower Seat REQUIRED Install the Rower Seat[6] onto the Rower frame using 4 x M6x20mm Bolts[13] and 4 x M6 Washers[21] the Seat Rower Seat [6] indentation must be facing towards the rear of machine. 4 x M6x20mm Bolts [13] 4 x M6 Washers [21] M6x20mm Bolt...
  • Page 42 Assembly Instructions STEP 6 Install Rear Leg REQUIRED Mount the Rear Leg[7] onto the Seat Rails and secure Rear Leg [7] as shown. 4 x M6x20mm Bolts [13] 4 x M10x47.5mm Bolts [15] 4 x M6 Washers [21] Rear Leg 4 x M10 Washers [23] Install all M10x47.5mm Bolts[15] and M10 Washers [23] first from the outside to hold the Rear...
  • Page 43 Assembly Instructions STEP 7 Installing S-Bend and Frame Tensioning Bolt REQUIRED Frame Tension Cable[4] S-Bend [8] M10x40mm Bolt [14] M10x80mm Bolt [17] 2 x M10 Nyloc Nut [20] 4 x M10 Plastic Washers [22] 2 x M10 Washers [23] Carefully lower the Rower to its normal operating position to complete assembly with S-bend installation and Frame Tension Cable.

  • Page 44: Operating Instructions

    (rechargeable via USB) available as an option. We recommend this to any commercial facility, with multiple units, that has a need to drain and refill Tanks from time to time. To purchase, contact your nearest First Degree Fitness distributor or go to our website on www.firstdegreefitness.com for details.
  • Page 45 Operation Instructions CHANGING RESISTANCE LEVEL Changing resistance on your Rower is simple. The level of resistance is determined by the level indicator located on the front of the Tank. Level one indicates lightest resistance, level ten represents heaviest resistance. The Tank‟s variable fluid resistance technology ensures an instant catch and constant resistance throughout the movement.
  • Page 46 Operation Instructions Start Rowing There are six phases to completing a rowing stroke 1. Sit with straight legs and back, leaning forward slightly at the hips with arms out straight and hands level with the lower ribs. Swing back. 2. Legs and back straight, leaning slightly forward from the hips, arms out in front. Lean and slide forward.

  • Page 47: Bluetooth Auto-Adjust Monitor

    Bluetooth Auto-Adjust Monitor Auto Start: Commence exercise to activate. Reset all values: Press and hold RESET button for 3 seconds. Auto Power Down: Over 5 minutes. All values revert to zero after restart. 500M TIME: Time to row 500 meters. WATT: Unit of power updated per rowing stroke.

  • Page 48: Monitor And App Connectivity

    Monitor and APP Connectivity Download the FluidRower App for IOS and Android. Download Link below: IOS: https://itunes.apple.com/tw/app/fluidrower/ id1449683562?mt=8 Android: Hold UP and DOWN buttons together for 5 seconds to initiate Bluetooth function. Open APP and connect. Demo Video: https://drive.google.com/file/d/1uE1U5kXwawropkinD_hVAAWAOesDhnwH/view? Bluetooth Heart Rate Pairing NOTE: Heart Rate Chest Strap and Touch Heart Rate Handle is sold separately.

  • Page 49: Calibration Procedure

    Calibration Procedure Press and hold 「RESET」and「DOWN」for 5 seconds. Display will show “ Level 1 “ Turn handle to Level 1. Press Reset. Display will now show Level 2. Turn handle to Level 2. Press Reset. Display will now show Level 3. Repeat for 3,4,5,6,7,8,9,10.

  • Page 50: Maintenance

    First Degree Fitness is not responsible for performing regular inspection and maintenance actions for your machines. Instruct all personnel in equipment inspection and maintenance actions and also in accident reporting and recording. First Degree Fitness representatives are available to answer any questions that you may have. Item...

  • Page 51: Troubleshooting

    Troubleshooting Fault Probable Cause Solution Water changes Rower is in direct Change Rower location to reduce direct color or becomes sunlight or has not exposure to sunlight. Add water treatment cloudy. had water or change Tank water as directed in the treatment.

  • Page 52: Replacing The Rower Bungee Shock Cord

    Replacing the Rower Bungee Shock Cord 4. Next, remove the Magnetic Ring. To loosen 1. Remove the Perspex Cover from rear of upper frame. the Rear Mainshaft Bolt holding the magnetic ring in place, it is necessary to Disconnect sensor lead before keep the Mainshaft and impeller assembly removing cover completely.
  • Page 53 Replacing the Rower Bungee Shock Cord 5. After removing the Magnetic Ring 7. Lower left front to upper left front Pulley. and the C-Clip, the Bungee Cord will be accessible. Remove the Belt/ Hint: Keep a slight tension on the Bungee Pulley off the shaft, pull the Bungee Cord when threading through Bungee Cord through the Belt/Bungee...
  • Page 54 Replacing the Rower Bungee Shock Cord 12. Upper left rear Pulley to tie off point. 10. Upper rear right to lower rear right Finish the Bungee rewrap by tying and left rear Pulleys. off the Bungee. You may elect to not use a tie wrap as the metal tab is designed as a stand alone attachment point.

  • Page 55: International Warranty

    Metal Frame – 10 Year Limited Warranty First Degree Fitness will repair or replace the metal Main Frame of the Rower should it fail due to any defect in materials or workmanship within 10 years of the original purchase. Warranty does not apply to frame coating.
  • Page 56 NOUS CONTACTER Pour le soutien à la clientèle, veuillez visiter firstdegreefitness.com/support TAÏWAN T: +886 3 478 3306 764 Chung Shan South Rd Yangmei Taoyuan Taiwan R.O.C.
