Master WIB Radio Control 433 Quick Start Manual

via Sandro Pertini 3
30030 Martellago (VE) Italy
Il ricevitore WIB Radio Control 433 è l'elemento fondamentale del sistema WIB: ha il compito di ricevere il segnale radio, trasformarlo in segnale elettrico ed
inviarlo a tutti gli altri elementi ad esso collegati tramite la rete BUS. In questo modo si ha un unico ricevitore per tutto il sistema installato: ogni dispositivo riceverà
il segnale in modo sicuro ed efficace. L'antenna è da posizionare all'esterno della struttura in modo da limitare le interferenze create dal metallo. Il dispositivo è
compatibile con i telecomandi Master spa della serie 433.42 Mhz. Il prodotto è utilizzabile esclusivamente con sistemi WIB di Master spa. Un utilizzo del prodotto
diverso da quanto previsto è improprio e vietato e comporta l'annullamento della garanzia e di qualsiasi responsabilità del produttore. Il montaggio, l'installazione
e la manutenzione del prodotto devono essere effettuati esclusivamente da un tecnico qualificato.
01. CARATTERISTICHE TECNICHE
- Alimentazione
- Consumo
- Frequenza radio
02. AVVERTENZE
02.1 Avvertenze per la sicurezza
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto ● Tutte le operazioni di installazione, collegamento, di
programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale ● Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione
dell'impianto elettrico definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista ● Certe applicazioni richiedono il comando a
«uomo presente» e possono escludere l'utilizzo di comandi radio o necessitare di particolari sicurezze ● Per prevenire situazioni di potenziale pericolo, verificare
periodicamente le condizione operative della copertura.
02.2 Avvertenze per la installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto ● L'urto violento e l'utilizzo di utensili non adeguati, può causare la rottura di
parti esterne o interne del dispositivo ● È vietato forare o manomettere in alcun modo la centrale. Non modificare o sostituire parti senza l'autorizzazione del
costruttore ● Non manipolare la centrale prendendola per i cavi. Se i cavi sono danneggiati, il prodotto non può essere utilizzato. Il cavo di alimentazione non può
essere sostituito. Se il cavo è danneggiato l'apparecchio deve essere rottamato ● Il cavo di alimentazione del prodotto è adatto per essere installato
esclusivamente all'interno. Se l'installazione avviene all'esterno, posare il cavo in un tubo di protezione
02.3 Avvertenze per l'uso
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o
della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla
comprensione dei pericoli ad esso inerenti ● I bambini non devono giocare con l'apparecchio ● La pulizia e la manutenzione destinata ad essere effettuata
dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza
03. COLLEGAMENTI
Avvertenze per l'elettricista
Questo dispositivo è stato progettato per funzionare con una fonte di alimentazione stabile ● Effettuare i collegamenti in assenza di alimentazione ● Verificare
che la linea di alimentazione non dipenda da circuiti elettrici destinati all'illuminazione ● Prevedere a monte della rete di alimentazione dell'automazione un
dispositivo che assicuri la disconnessione completa onnipolare dalla rete, con una distanza di apertura dei contatti in ciascun polo di almeno 3 mm. Tali dispositivi
di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione e devono essere direttamente collegati ai
morsetti di alimentazione ● La sezione dei cavi di collegamento deve essere proporzionata alla lunghezza degli stessi ed all'assorbimento del carico
- Il dispositivo deve essere alimentato alla tensione di rete collegando il filo
deve avvenire all'interno di una scatola stagna.
- L'antenna in dotazione deve essere collegata al connettore SMA.
- Il cavo DATA OUT deve essere collegato ad un cavo DATA IN di un dispositivo WIB.
Neutro
Fase
Scatola stagna
RX
230V
data OUT
*
Dispositivo della serie WIB
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i materiali negli appositi contenitori, secondo le norme vigenti sul
territorio. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui
attentamente le norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio
operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando
di conseguenza la funzionalità dell'impianto.
All products and technical specifications given in this document are subject to variation without notice. Unless previously and specifically authorised by the manufacturer, the device must be used exclusively with the
transmitters produced by the manufacturer. The manufacturer shall not be liable for damage resulting from unsuitable, incorrect or unreasonable use. All rights reserved.
R
: 230 V 50Hz
: 0,5 W
: 433.42 MHz
230V
Master S.p.a. - via S. Pertini 3 Martellago (VE) - Italy

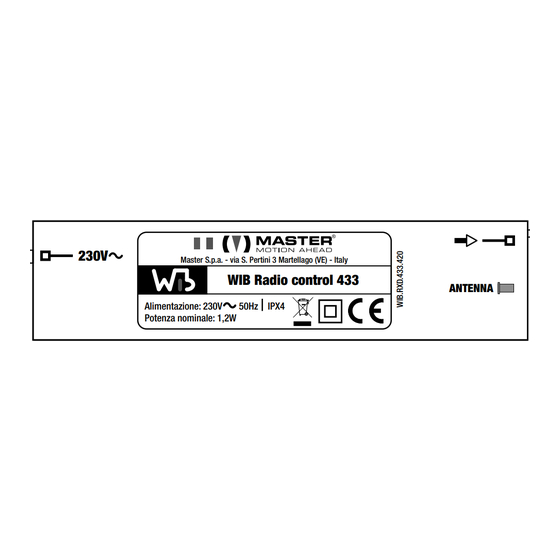

WIB Radio control 433
Alimentazione: 230V
Potenza nominale: 1,2W
1*
data IN data OUT
Radio Control 433
Ricevitore radio
MARRONE alla
50Hz IPX4
2*
data IN
FASE e il filo BLU al NEUTRO Il collegamento
DATA OUT
ANTENNA
data OUT data IN
rev01 27.05.2022
.
n*
data OUT
