Master WHITE DUO Manual

Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale, sono
contenute importanti informazioni riguardanti le modalità d'uso e la sicurezza della installazione. Il dispositivo è stato progettato per il controllo di due barre led
monocolore (LED1 e LED2) funzionanti alla tensione continua di 12/24 Vdc. Ogni altro uso al di fuori dal campo definito da Master S.p.A. è vietato e comporta, così
come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della garanzia Master S.p.A. L'installatore deve formare
l'utilizzatore finale all'uso dell'automazione e fornirgli il presente manuale per eventuali successive consultazioni.
CARATTERISTICHE TECNICHE
Alimentazione: da 12V
Potenza nominale: 300,5W
Potenza massima : 150W + 150W @ 24V
LED
Peso: 40 g
Tempo di lavoro: da 2 a 60min in modalità «spegnimento automatico»
1
AVVERTENZE
1.1 Avvertenze di SICUREZZA per l'UTENTE
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto ● Tutte le operazioni di installazione, collegamento,
di programmazione e di manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale ● Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo
è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
1.2 Avvertenze di SICUREZZA per l'INSTALLATORE
Il prodotto è progettato per essere inserito all'interno di scatole di derivazione. Il modulo non prevede alcuna protezione all'acqua e solo una protezione essenziale al contatto con parti
solide Verificare che la confezione sia integra e non abbia subito danni durante il trasporto L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o
interne del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
sottoposto a tensione di rete. E' vietato e pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato sostituire il prodotto Nel caso di più apparecchiature radio
nello stesso impianto, la distanza fra di loro non deve essere inferiore a 1,5 m
adeguatamente protetti ed in prossimità di fonti di calore
1.3 Avvertenze per l'USO
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti I
bambini non devono giocare con l'apparecchio
2

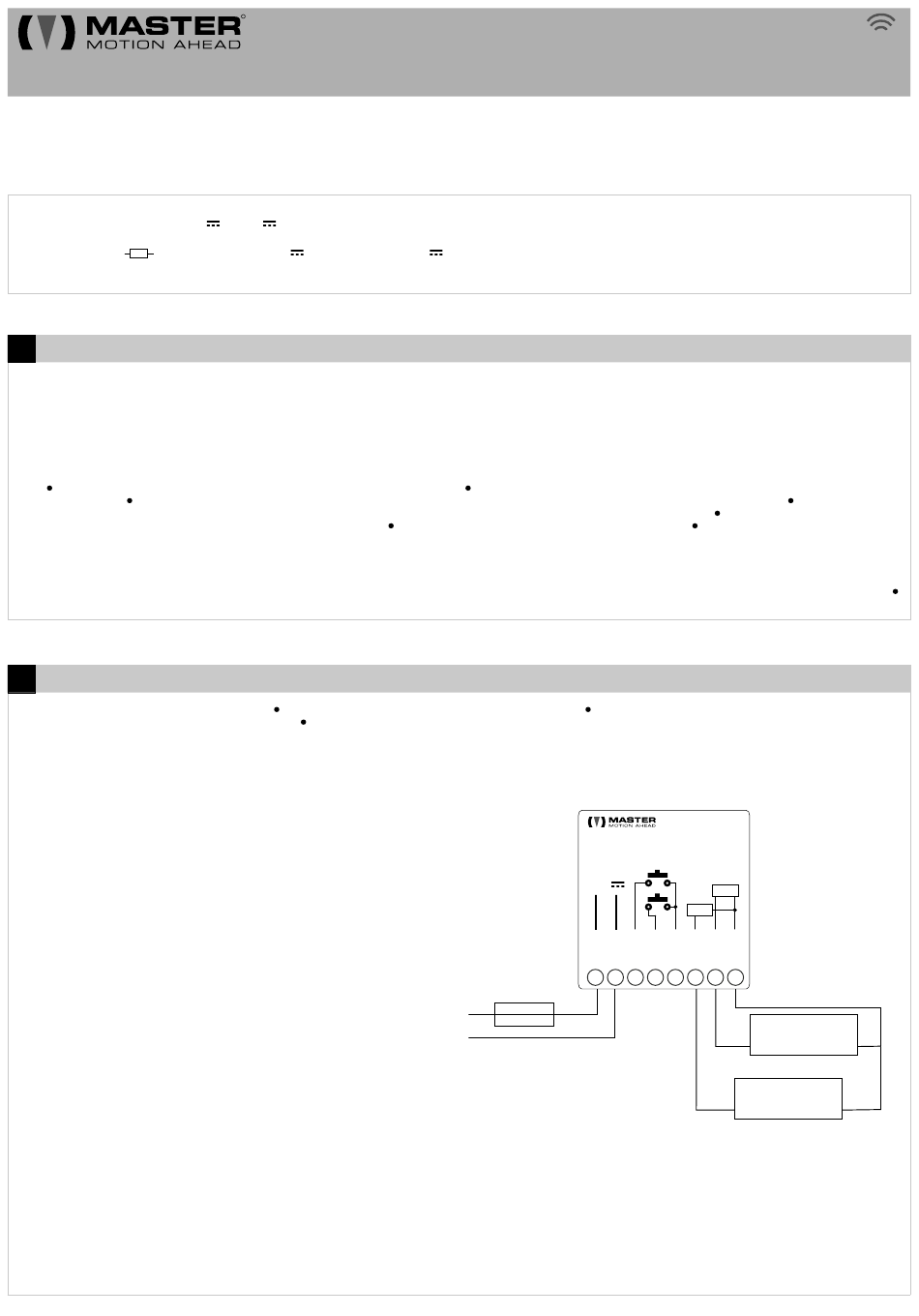

COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione Posizionare il prodotto all'interno di una scatola di derivazione
alla lunghezza degli stessi ed all'assorbimento del carico
mantenuta
2.1 ALIMENTAZIONE
Il modulo può essere alimentato da una tensione minima di 12 Vdc ad una massima di 24 Vdc. La tensione di alimentazione deve essere applicata ai morsetti
e 2(+) . La mancata osservanza della polarità può danneggiare il modulo in modo irreversibile. Sulla linea di alimentazione applica un fusibile dimensionato
opportunamente in base al carico applicato al dispositivo.
2.2 COLLEGAMENTO DELLE BARRE LED
La barra LED1 deve essere collegata ai morsetti
(positivo). La barra LED2 deve essere collegata ai morsetti
(negativo) e 8 (positivo). Per ciascun modulo può essere collegato
un carico massimo pari a 300W (max 150W per uscita) a 24Vdc e
150W (max 75W per uscita) a 12Vdc.
2.3 COLLEGAMENTO DEI PULSANTI DI COMANDO
I pulsanti di comando (opzionali) sono a contatto pulito, devono
essere collegati ai morsetti 3, 4, 5
momentanee, non utilizzare deviatori a posizione mantenuta. Più
pulsanti di comando possono essere collegati alla centrale
attraverso una connessione in parallelo. Per la modalità di
funzionamento dei pulsanti consulta la sezione
di questo manuale.
2.3.1 Interfacciamento con centrali domotiche
Le uscite di comando della centrale domotica devono essere collegate agli ingressi pulsante del dispositivo sostituendo di fatto i pulsanti di comando manuale.
Rispettare le seguenti regole:
a) L'attuatore della centrale domotica deve essere collegato al posto dei pulsanti via filo.
b) L'attuatore della centrale domotica NON DEVE effettuare misure di assorbimento di corrente.
c) Tra le possibili logiche di funzionamento dei pulsanti (vedi sezione
dell'attuatore.
d) Ove possibile, programmare l'attuatore in modo tale da renderlo il più conforme possibile alla logica di funzionamento dei pulsanti selezionata.
Al momento della stampa di questo documento, non sono note particolari problematiche relative alla connessione tra prodotti MASTER e centrali domotiche
(qualora si rispettino le regole di cui sopra). Tuttavia MASTER declina ogni responsabilità riguardante la mancata compatibilità (anche parziale) con qualsivoglia
centrale domotica. Se la centrale domotica utilizza protocolli KNX o simili, contattare il fornitore della centrale domotica informandolo delle regole sopra riportate.
R
WHITE DUO
ricevitore radio per 2 barre
a 24V
/ 75W + 75 W @ 12V
A A
Utilizzare pulsanti di comando a posizioni momentanee (a "uomo presente")
7 (negativo) e 8
6
(opzionali)
e devono essere a posizioni
6 "Comandi via filo"
LED monocolore
Carico:
Temperatura di esercizio:
Frequenza:
Codici radio memorizzabili: 40
Portata (stime):
Non installare il prodotto in prossimità di superfici metalliche
Alimentazione
12-24 Vdc
Fusibile 13A
-
+
6 Comandi via filo " "), selezionare quella più vicina alle caratteristiche di funzionamento
01
LED monocolore
–20°C - +55°C
433.42 MHz
100m in campo aperto, 20m all'interno
È vietato installare il modulo in luoghi non
La sezione dei cavi di collegamento deve essere proporzionata
, NON utilizzare deviatori a posizione
White Duo
24V
Led1
Led2
- + -
+
P2 P1 L2 L1
1 2 3 4 5 6 7 8
- BARRA LED 1
-
BARRA LED 2
433,42 MHz
rev00_16/10/2023
Il cavo dell'antenna è
1 (-)
+
+
