Master ORIMEC Manual

Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il
dispositivo è stato progettato per il comando di un motore tubolare, con finecorsa meccanico ed alimentato alla tensione di rete, per la movimentazione d
con lame orientabili. Ogni altro uso al di fuori dal campo definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in
questo manuale, l'annullamento della responsabilità e della garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli
il presente manuale per eventuali successive consultazioni.
CARATTERISTICHE TECNICHE
Alimentazione: 230V~ 50Hz
Potenza nominale: 600,5W
Potenza massima: 600W
Peso: 40 g
Tempo di lavoro: max 90 secondi
1
AVVERTENZE
1.1 Avvertenze di SICUREZZA per l'UTENTE
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo è
riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizioni operative dell'avvolgibile.
1.2 Avvertenze di SICUREZZA per l'INSTALLATORE
Il prodotto è progettato per essere inserito all'interno di scatole di derivazione. Il modulo non prevede alcuna protezione all'acqua e solo una protezione essenziale al contatto con parti
solide Verificare che la confezione sia integra e non abbia subito danni durante il trasporto L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o
●
interne del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
●
devono essere a vista dell'applicazione ma distante dalle parti in movimento e ad una altezza di almeno 1,5m dal pavimento
vietato e pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato sostituire il prodotto
distanza fra di loro non deve essere inferiore a 1,5 m
avvolgitore a motore alimentato
1.3 Avvertenze per l'USO
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza,
a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare l'automazione durante il
movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando Non
azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione. Se il dispositivo di comando è di tipo automatico, scollegare il motore dalla linea di alimentazione.
2
COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione Posizionare il prodotto all'interno di una scatola di derivazione Verificare che la linea di alimentazione non dipenda da circuiti
elettrici destinati all'illuminazione
dispositivo che assicuri la disconnessione completa onnipolare dalla rete, con una distanza di apertura dei contatti in ciascun polo di almeno 3 mm. Tale dispositivo deve essere installato
conformemente alle regole di installazione e deve essere direttamente collegato ai morsetti di alimentazione
lunghezza degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm
230V Il cavo per il pulsante accessorio deve essere un cavo in doppio isolamento adatto ad applicazioni in Classe II con le stesse caratteristiche del cavo di alimentazione (cavo
●
H05RN-F 3x0.75) Utilizzare pulsanti di comando a posizioni momentanee (a "uomo presente")
●
connessi alla tensione di rete e quindi devono essere adeguatamente isolati e protetti.
2.1 ALIMENTAZIONE
Il modulo deve essere alimentato alla tensione 230V~.
alimentazione deve essere applicata ai morsetti 1 (FASE) e 2 (NEUTRO).

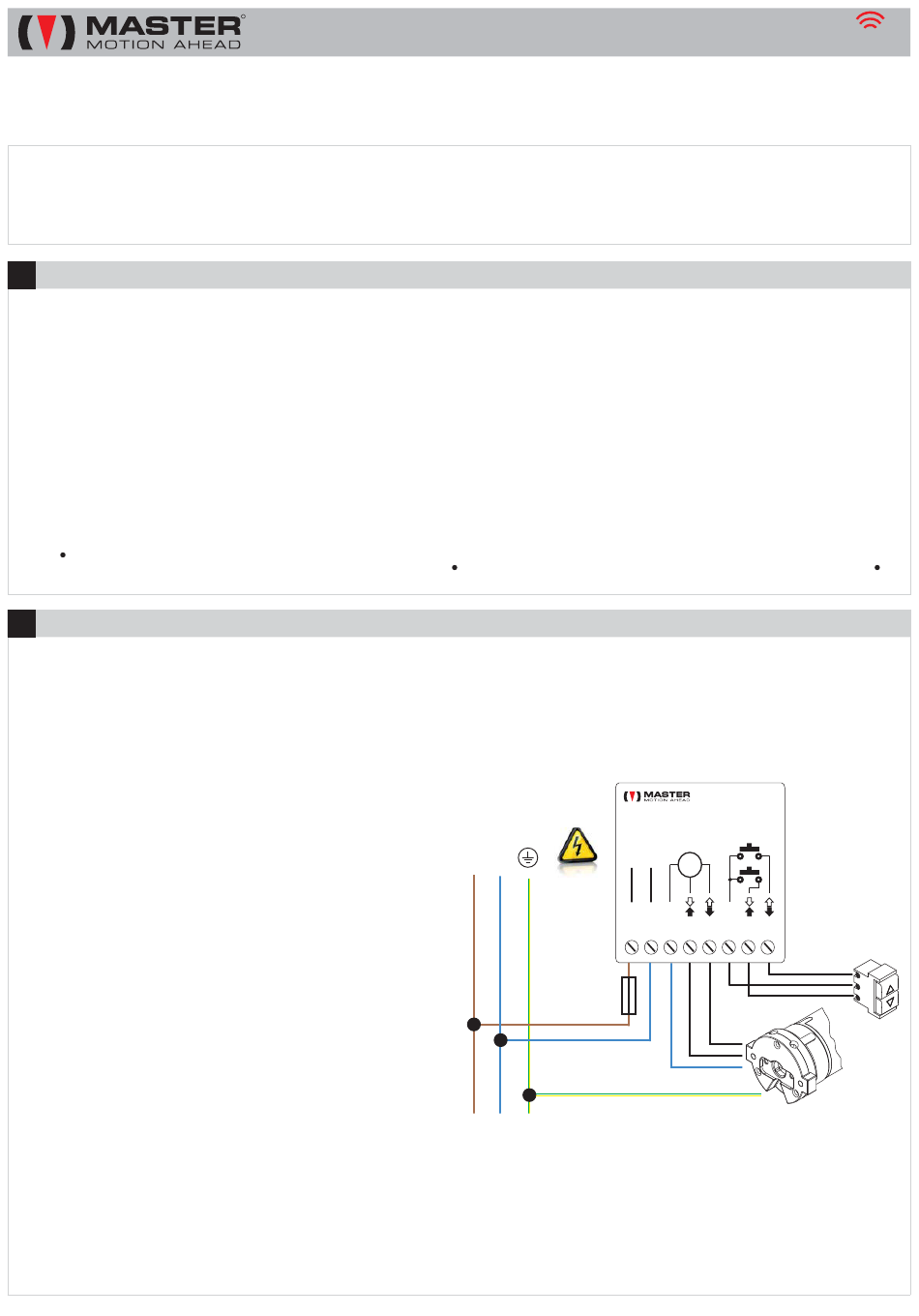

2.2 COLLEGAMENTO DEL MOTORE
Attenzione: Regolare i finecorsa meccanici del motore PRIMA di
collegare il motore al dispositivo (il finecorsa inferiore deve essere
regolato nella posizione "lame aperte").
Il motore deve essere un motore tubolare con finecorsa meccanici alimentato
a 230V~, dotato di protettore termico. Gli avvolgimenti del motore devono
essere collegati ai morsetti 4
collegato al morsetto . 3 È vietato collegare più di un motore direttamente
alla centrale.
2.3 COLLEGAMENTO DEI PULSANTI DI COMANDO
Gli eventuali pulsanti di comando devono essere collegati ai morsetti
filo comune dei pulsanti deve essere collegato al morsetto .
comando sono sottoposti alla tensione di rete e quindi devono essere
adeguatamente isolati e protetti.
posizioni momentanee, non utilizzare deviatori a posizione mantenuta. Più
pulsanti di comando possono essere collegati alla centrale attraverso una
connessione in parallelo. I pulsanti possono lavorare in modalità "Impulso",
"Uomo presente", "Uomo presente PRO" oppure "Fast". Per ulteriori
informazioni riguardanti la modalità di funzionamento dei pulsanti e per il
collegamento alle centrali domotiche si rimanda alla sezione 5 di questo
documento.
2.3.1 Interfacciamento con centrali domotiche
Le uscite di comando della centrale domotica devono essere collegate agli ingressi pulsante del dispositivo sostituendo di fatto i pulsanti di comando manuale.
Rispettare le seguenti regole:
a) L'attuatore della centrale domotica deve essere collegato al posto dei pulsanti via filo.
b) L'attuatore della centrale domotica NON DEVE effettuare misure di assorbimento di corrente.
c) Tra le possibili logiche di funzionamento dei pulsanti (vedi sezione 5 "Pulsanti di comando"), selezionare quella più vicina alle caratteristiche di funzionamento
dell'attuatore.
d) Ove possibile, programmare l'attuatore in modo tale da renderlo il più conforme possibile alla logica di funzionamento dei pulsanti selezionata.
Al momento della stampa di questo documento, non sono note particolari problematiche relative alla connessione tra prodotti MASTER e centrali domotiche
(qualora si rispettino le regole di cui sopra). Tuttavia MASTER declina ogni responsabilità riguardante la mancata compatibilità (anche parziale) con qualsivoglia
centrale domotica. Se la centrale domotica utilizza protocolli KNX o simili, contattare il fornitore della centrale domotica informandolo delle regole sopra riportate.
R
ORIMEC
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
●
Non installare il prodotto in prossimità di superfici metalliche
●
A A
●
Collegare sempre il motore all'impianto di messa a terra (giallo/verde)
●
ed , il filo comune del motore deve essere 5
(opzionali)
I pulsanti di comando devono essere a
ricevitore radio per motori con FC meccanici
montati su avvolgibili orientabili
Carico:
Temperatura di esercizio:
Frequenza:
Codici radio memorizzabili: 40
Portata (stime):
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
●
●
I pulsanti di comando devono essere in classe 2
●
, NON utilizzare deviatori a posizione mantenuta
La tensione di
L N
7 e , il 8
6 I pulsanti di
01
Motore tubolare 230V~ con finecorsa meccanici
–20°C / +55°C
433.42 MHz
100m in campo aperto, 20m all'interno di edifici
Il cavo dell'antenna è sottoposto a tensione di rete. E'
●
Nel caso di più apparecchiature radio nello stesso impianto, la
●
Per la vostra sicurezza, è vietato operare in prossimità del rullo
●
●
Prevedere a monte della rete di alimentazione dell'automazione un
●
La sezione dei cavi di collegamento deve essere proporzionata alla
●
230V~
max 7A
50Hz
M
L N N1
1 2 3 4 5 6 7 8
fusibile
max 3.15A
comune
433,42 MHz
