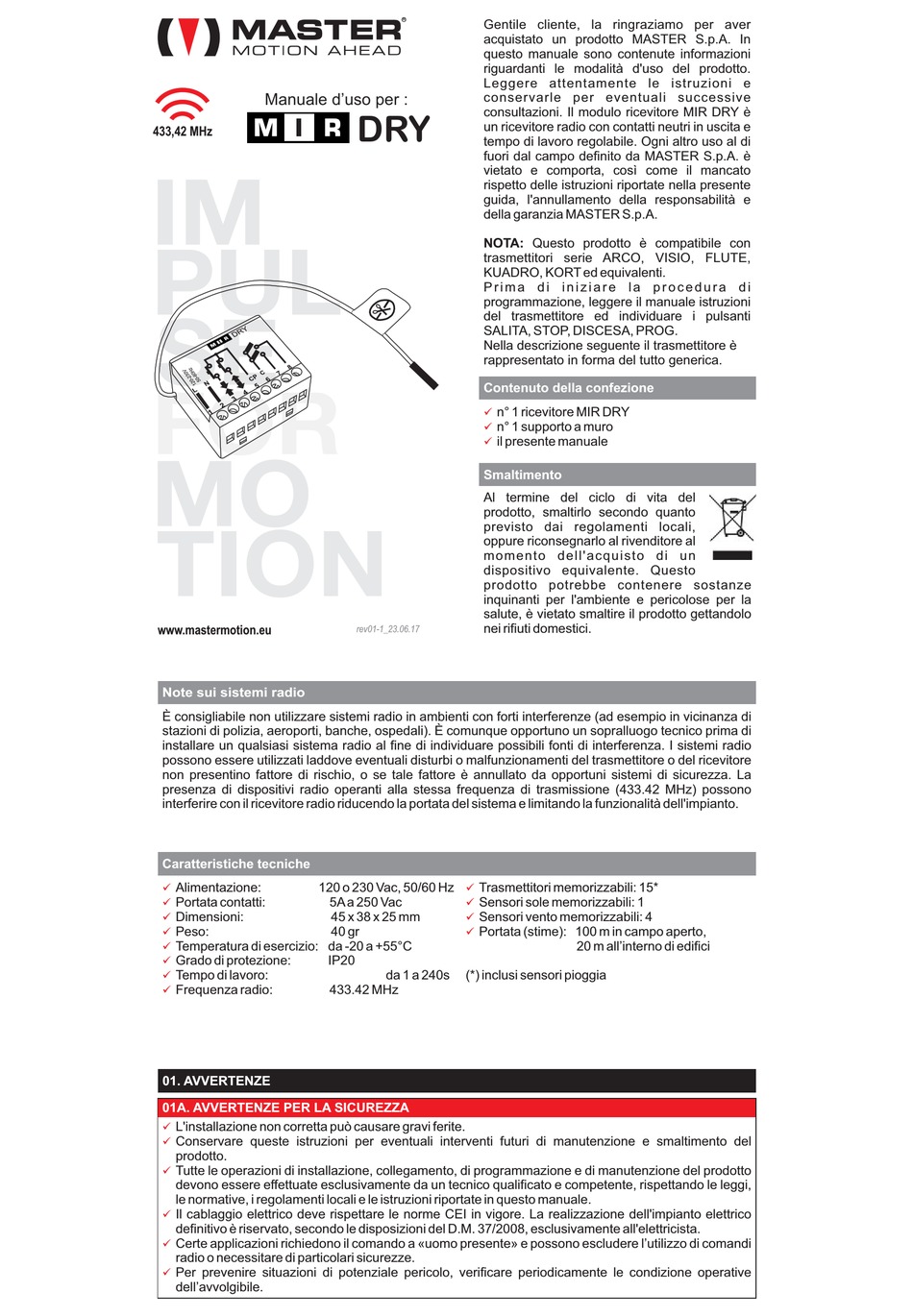

Master MIR DRY User Manual

Manuale d'uso per :
433,42 MHz
www.mastermotion.eu
Note sui sistemi radio
È consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di
stazioni di polizia, aeroporti, banche, ospedali). È comunque opportuno un sopralluogo tecnico prima di
installare un qualsiasi sistema radio al fine di individuare possibili fonti di interferenza. I sistemi radio
possono essere utilizzati laddove eventuali disturbi o malfunzionamenti del trasmettitore o del ricevitore
non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La
presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433.42 MHz) possono
interferire con il ricevitore radio riducendo la portata del sistema e limitando la funzionalità dell'impianto.
Caratteristiche tecniche
ü
Alimentazione: 120 o 230 Vac, 50/60 Hz
ü
Portata contatti:
ü
Dimensioni:
ü
Peso:
ü
Temperatura di esercizio: da -20 a +55°C
ü
Grado di protezione:
ü
Tempo di lavoro:
ü
Frequenza radio:
01. AVVERTENZE
01A. AVVERTENZE PER LA SICUREZZA
ü
L'installazione non corretta può causare gravi ferite.
ü
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del
prodotto.
ü
Tutte le operazioni di installazione, collegamento, di programmazione e di manutenzione del prodotto
devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi,
le normative, i regolamenti locali e le istruzioni riportate in questo manuale.
ü
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico
definitivo è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista.
ü
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di comandi
radio o necessitare di particolari sicurezze.
ü
Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative
dell'avvolgibile.
R
Gentile cliente, la ringraziamo per aver
acquistato un prodotto MASTER S.p.A. In
questo manuale sono contenute informazioni
riguardanti le modalità d'uso del prodotto.
Leggere attentamente le istruzioni e
conservarle per eventuali successive
consultazioni. Il modulo ricevitore MIR DRY è
DRY
un ricevitore radio con contatti neutri in uscita e
tempo di lavoro regolabile. Ogni altro uso al di
fuori dal campo definito da MASTER S.p.A. è
vietato e comporta, così come il mancato
rispetto delle istruzioni riportate nella presente
guida, l'annullamento della responsabilità e
della garanzia MASTER S.p.A.
NOTA: Questo prodotto è compatibile con
trasmettitori serie ARCO, VISIO, FLUTE,
KUADRO, KORT ed equivalenti.
P r i m a d i i n i z i a r e l a p r o c e d u r a d i
programmazione, leggere il manuale istruzioni
del trasmettitore ed individuare i pulsanti
SALITA, STOP, DISCESA, PROG.
Nella descrizione seguente il trasmettitore è
rappresentato in forma del tutto generica.
Contenuto della confezione
ü
n° 1 ricevitore MIR DRY
ü
n° 1 supporto a muro
ü
il presente manuale
Smaltimento
Al termine del ciclo di vita del
prodotto, smaltirlo secondo quanto
previsto dai regolamenti locali,
oppure riconsegnarlo al rivenditore al
momento dell'acquisto di un
dispositivo equivalente. Questo
prodotto potrebbe contenere sostanze
inquinanti per l'ambiente e pericolose per la
salute, è vietato smaltire il prodotto gettandolo
rev01-1_23.06.17
nei rifiuti domestici.
ü
Trasmettitori memorizzabili: 15*
ü
5A a 250 Vac Sensori sole memorizzabili: 1
ü
45 x 38 x 25 mm Sensori vento memorizzabili: 4
ü
40 gr Portata (stime): 100 m in campo aperto,
IP20
da 1 a 240s (*) inclusi sensori pioggia
433.42 MHz
20 m all'interno di edifici
