Master SLY Instruction Manual

Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato
progettato per il comando di motori tubolari con finecorsa meccanici alimentati alla tensione di rete per la movimentazione di tende da sole, tapparelle e simili. Ogni altro uso al di fuori
dal campo definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della
garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli il presente manuale d'uso e manutenzione per eventuali successive
consultazioni.
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i materiali negli appositi contenitori, secondo le norme vigenti sul
territorio. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui attentamente le
norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Caratteristiche tecniche
Alimentazione: 120 o 230 Vac, 50/60 Hz
Portata contatti: 10A a 250 Vac
Dimensioni: 200 x 45 x 25 mm
Temperatura di esercizio: –20°C / +55 °C
Grado di protezione: IP65
Tempo di lavoro: automatico (max 3 minuti)
Frequenza: 433.42 Mhz
Codici radio memorizzabili: 40 (inclusi sensori pioggia)
Sensori vento memorizzabili: 4
Sensori sole memorizzabili: 1
Portata (stime): 100m in campo aperto, 20m all'interno di edifici
01. AVVERTENZE
01.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale
è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze
01.2 Avvertenze per l'installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
essere a vista dell'applicazione ma distante dalle parti in movimento e ad una altezza di almeno 1,5m dal pavimento
pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato sostituire il prodotto
loro non deve essere inferiore a 1,5 m
●
movimento Per la vostra sicurezza, è vietato operare in prossimità del rullo avvolgitore a motore alimentato.
01.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di
conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni
●
riguardanti l'uso del prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare
l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
●
dispositivi di comando Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Se il dispositivo di comando è di tipo automatico,
scollegare il motore dalla linea di alimentazione
02. COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione
deve essere inserito un dispositivo magnetotermico o differenziale. Sulla linea di alimentazione deve essere inserito un dispositivo di sezionamento con categoria di sovratensione III,
cioè distanza tra i contatti di almeno 3,5 mm
adeguata al carico, ad esempio un fusibile di valore massimo 3,15 A
del carico, ed in ogni caso non inferiore ad 1,5 mm
●
mantenuta I pulsanti di comando sono connessi alla tensione di rete e quindi devono essere adeguatamente isolati e protetti
02.1 Alimentazione
Il modulo può essere alimentato alla tensione 230 Vac oppure 120
Vac. La tensione di alimentazione deve essere applicata ai fili
MARRONE (L) BLU (N) del cavo a 5 poli e
il filo di messa a terra.
02.2 Collegamento del motore
Collegare il motore con finecorsa meccanici secondo quanto illustrato
in figura 1 o in figura 2 a seconda della versione. È vietato collegare più
di un motore direttamente alla centrale. Nella versione senza
connettore, collegare i fili come descritto in figura 1. Nella versione con
connettore, il cavo in uscita da SLY è già cablato con la parte femmina
del connettore. Inclusa nella confezione c'è la controparte (maschio) da
collegare al filo in ingresso al motore. Collegare il comune nella
posizione 1 e i fili delle manovre nelle posizioni 2 e 3. E' obbligatorio
collegare il filo di messa a terra.

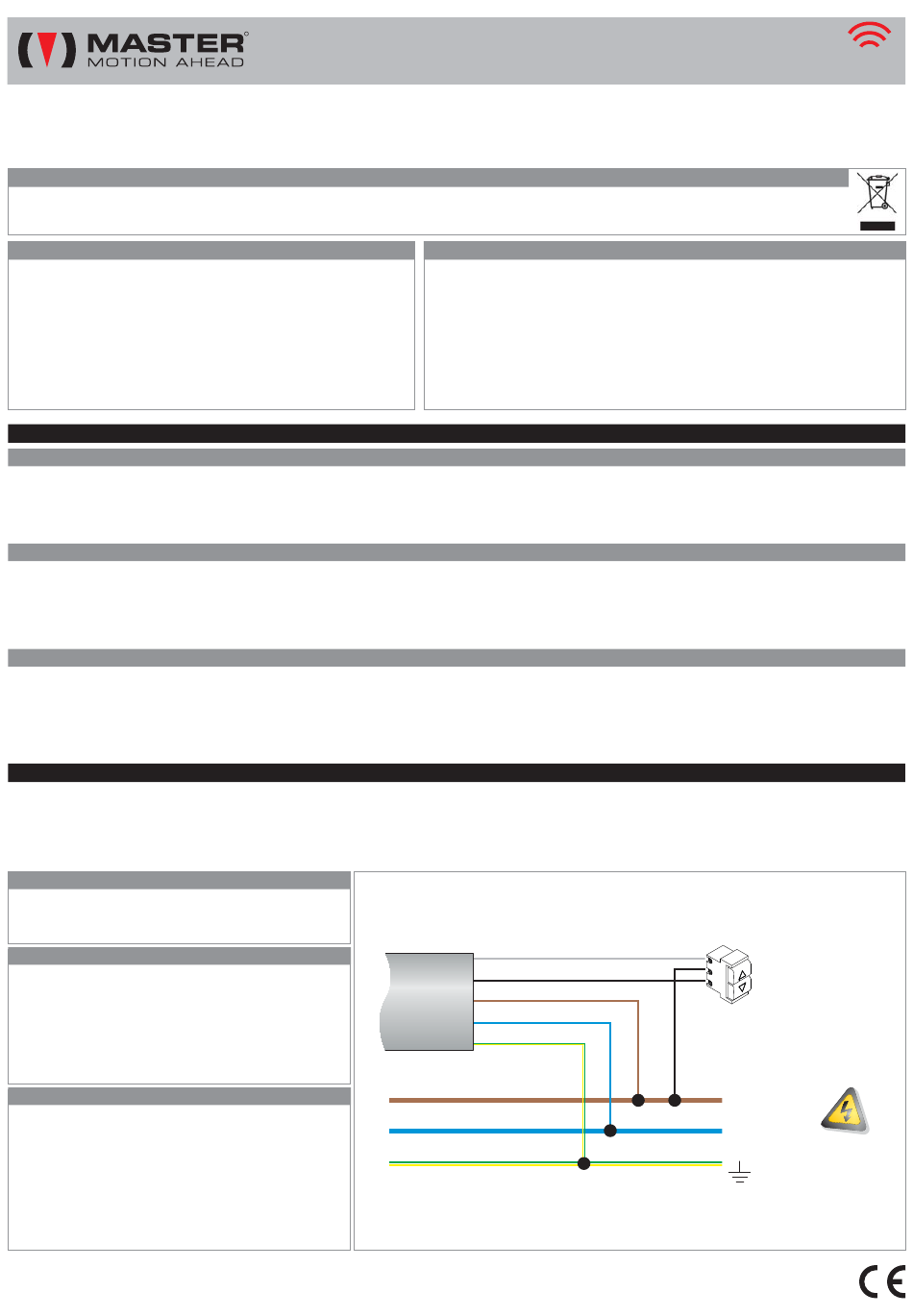

02.3 Collegamento dei pulsanti di comando (opzionali)
I pulsanti di comando devono essere collegati ai fili
del cavo a 5 poli, il filo comune dei pulsanti deve essere collegato alla
fase. I pulsanti di comando devono essere a
non utilizzare deviatori a posizione mantenuta. Più pulsanti di comando
possono essere collegati al modulo attraverso una connessione in
parallelo. I pulsanti di comando possono funzionare in modalità
"impulso" (impostazione di fabbrica) oppure in modalità "uomo
presente". Nella sezione 7 "Funzione LOGICA PULSANTI" sono
riportate tutte le informazioni riguardanti il funzionamento dei pulsanti di
comando. I pulsanti di comando sono sottoposti alla tensione di rete e
quindi dovranno essere adeguatamente isolati e protetti.
All rights reserved. Tutti i prodotti e le specifiche tecniche citati in questo documento sono soggetti a variazioni senza preavviso. Il costruttore non può essere considerato responsabile per eventuali
danni derivanti da usi impropri, erronei o irragionevoli.
SLY
R
ricevitore radio per motori meccanici
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo
●
Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizione operative dell'avvolgibile
●
Non installare il prodotto in prossimità di superfici metalliche
●
Verificare che la linea di alimentazione non dipenda da circuiti elettrici destinati all'illuminazione
●
Il prodotto non prevede alcuna protezione contro sovraccarichi o cortocircuiti. Prevedere sulla linea di alimentazione una protezione
●
La sezione dei cavi di collegamento deve essere proporzionata alla lunghezza degli stessi ed all'assorbimento
●
Utilizzare pulsanti di comando a posizioni momentanee (a "uomo presente")
. E' obbligatorio collegare
GRIGIO e NERO
posizioni momentanee ,
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in
vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di individuare possibili
fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale
fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio operanti
alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio
del dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di
conseguenza la funzionalità dell'impianto.
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
●
L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o interne
●
Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra di
●
Posizionare i pulsanti in vista dell'avvolgibile ma lontano dalle sue parti in
Cavo SLY marrone
5 poli
blu
giallo/verde
●
●
Il cavo dell'antenna è sottoposto a tensione di rete. E' vietato e
●
Non permettere ai bambini di giocare con l'apparecchio e con i
●
, NON utilizzare deviatori a posizione
grigio
nero
L (fase)
N (neutro)
433,42 MHz
rev01.1 27/06/2017
●
Tutte le operazioni di
I pulsanti di comando devono
Nella linea di alimentazione
Comando manuale
(opzionale)
Utilizzare solo pulsanti
a posizioni momentanee
ALIMENTAZIONE
DI RETE
