Master MIR r2 Manual

Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il
dispositivo è stato progettato per il comando di un motore tubolare, con finecorsa meccanico ed alimentato alla tensione di rete, per la movimentazione d
tende da sole e simili. Ogni altro uso al di fuori dal campo definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in
questo manuale, l'annullamento della responsabilità e della garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli
il presente manuale per eventuali successive consultazioni.
CARATTERISTICHE TECNICHE
Alimentazione: 230V~ 50Hz
Potenza nominale: 600,5W
Potenza massima : 600W 230V~
M
Peso: 40 g
Tempo di lavoro: Automatico
1
AVVERTENZE
1.1 Avvertenze di SICUREZZA per l'UTENTE
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo è
riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizioni operative dell'avvolgibile.
1.2 Avvertenze di SICUREZZA per l'INSTALLATORE
Il prodotto è progettato per essere inserito all'interno di scatole di derivazione. Il modulo non prevede alcuna protezione all'acqua e solo una protezione essenziale al contatto con parti
solide Verificare che la confezione sia integra e non abbia subito danni durante il trasporto L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o
interne del dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
devono essere a vista dell'applicazione ma distante dalle parti in movimento e ad una altezza di almeno 1,5m dal pavimento
vietato e pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato sostituire il prodotto
distanza fra di loro non deve essere inferiore a 1,5 m
avvolgitore a motore alimentato
1.3 Avvertenze per l'USO
L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti I
bambini non devono giocare con l'apparecchio
Controllare l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento Non permettere ai bambini di giocare con i dispositivi di
comando Non azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione. Se il dispositivo di comando è di tipo automatico, scollegare il motore dalla linea di
alimentazione.
2

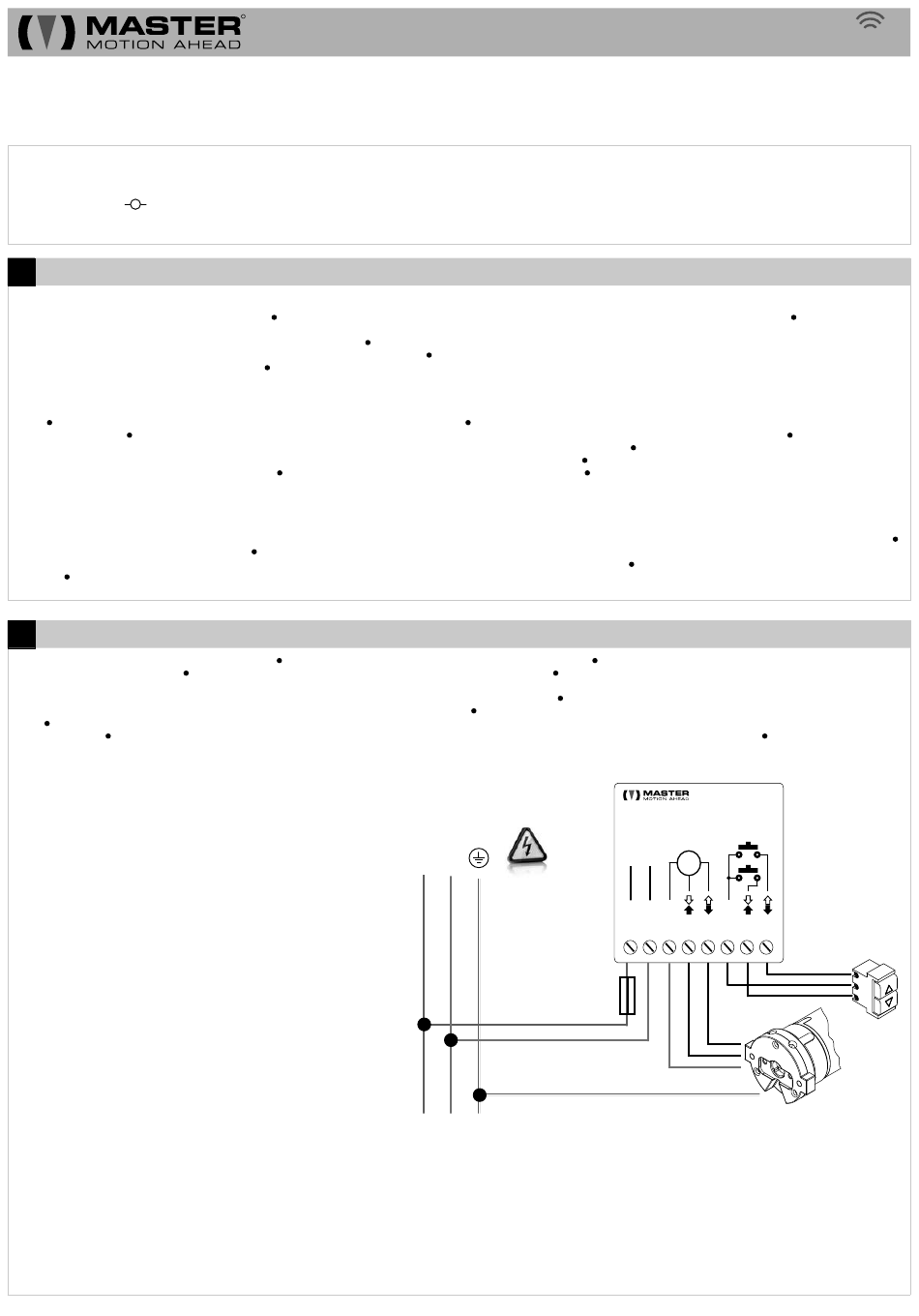

COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione Posizionare il prodotto all'interno di una scatola di derivazione Verificare che la linea di alimentazione non dipenda da circuiti
elettrici destinati all'illuminazione
dispositivo che assicuri la disconnessione completa onnipolare dalla rete, con una distanza di apertura dei contatti in ciascun polo di almeno 3 mm. Tale dispositivo deve essere installato
conformemente alle regole di installazione e deve essere direttamente collegato ai morsetti di alimentazione
lunghezza degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm
230V Il cavo per il pulsante accessorio deve essere un cavo in doppio isolamento adatto ad applicazioni in Classe II con le stesse caratteristiche del cavo di alimentazione (cavo
H05RN-F 3x0.75) Utilizzare pulsanti di comando a posizioni momentanee (a "uomo presente")
connessi alla tensione di rete e quindi devono essere adeguatamente isolati e protetti.
2.1 ALIMENTAZIONE
Il modulo deve essere alimentato alla tensione 230V~. La tensione
deve essere applicata ai morsetti 1 (FASE) e 2 (NEUTRO).
2.2 COLLEGAMENTO DEL MOTORE
Il motore deve essere un motore tubolare con finecorsa meccanici
alimentato a 230V~, dotato di protettore termico. Gli avvolgimenti del
motore devono essere collegati ai morsetti ed , il filo comune del
motore deve essere collegato al morsetto .
di un motore direttamente alla centrale.
2.3 COLLEGAMENTO DEI PULSANTI DI COMANDO
Gli eventuali pulsanti di comando devono essere collegati ai morsetti
7 8 e , il filo comune dei pulsanti deve essere collegato al morsetto .
pulsanti di comando sono sottoposti alla tensione di rete e
quindi devono essere adeguatamente isolati e protetti.
di comando devono essere a
utilizzare deviatori a posizione mantenuta. Più pulsanti di comando
possono essere collegati alla centrale attraverso una connessione in
parallelo. I pulsanti possono lavorare in modalità "Impulso", "Uomo
presente", "Uomo presente PRO" oppure "Fast". Per ulteriori
informazioni riguardanti la modalità di funzionamento dei pulsanti e
per il collegamento alle centrali domotiche si rimanda alla sezione 7
di questo documento.
2.3.1 Interfacciamento con centrali domotiche
Le uscite di comando della centrale domotica devono essere collegate agli ingressi pulsante del dispositivo sostituendo di fatto i pulsanti di comando manuale.
Rispettare le seguenti regole:
a) L'attuatore della centrale domotica deve essere collegato al posto dei pulsanti via filo.
b) L'attuatore della centrale domotica NON DEVE effettuare misure di assorbimento di corrente.
c) Tra le possibili logiche di funzionamento dei pulsanti (vedi sezione 7 "Pulsanti di comando"), selezionare quella più vicina alle caratteristiche di funzionamento
dell'attuatore.
d) Ove possibile, programmare l'attuatore in modo tale da renderlo il più conforme possibile alla logica di funzionamento dei pulsanti selezionata.
Al momento della stampa di questo documento, non sono note particolari problematiche relative alla connessione tra prodotti MASTER e centrali domotiche
(qualora si rispettino le regole di cui sopra). Tuttavia MASTER declina ogni responsabilità riguardante la mancata compatibilità (anche parziale) con qualsivoglia
centrale domotica. Se la centrale domotica utilizza protocolli KNX o simili, contattare il fornitore della centrale domotica informandolo delle regole sopra riportate.
R
MIR r2
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
Non installare il prodotto in prossimità di superfici metalliche
Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile.
A A
Collegare sempre il motore all'impianto di messa a terra (giallo/verde)
4 5
3 È vietato collegare più
(opzionali)
I pulsanti
posizioni momentanee,
ricevitore radio per 1 motore
con finecorsa meccanici
Carico:
Temperatura di esercizio:
Frequenza:
Codici radio memorizzabili: 40
Portata (stime):
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
I pulsanti di comando devono essere in classe 2
, NON utilizzare deviatori a posizione mantenuta
L N
6 I
max 3.15A
non
01
Motore tubolare 230V~ con finecorsa meccanici
–20°C - +55°C
433.42 MHz
100m in campo aperto, 20m all'interno di edifici
Il cavo dell'antenna è sottoposto a tensione di rete. E'
Nel caso di più apparecchiature radio nello stesso impianto, la
Per la vostra sicurezza, è vietato operare in prossimità del rullo
Prevedere a monte della rete di alimentazione dell'automazione un
La sezione dei cavi di collegamento deve essere proporzionata alla
MIR R2
230V~
max 7A
50Hz
M
L N N1 L1
1 2 3 4 5 6 7 8
fusibile
comune
433,42 MHz
rev01_31/10/2023
i tapparelle,
Tutte le operazioni di
I pulsanti di comando
, idonei per lavorare alla tensione di
I pulsanti di comando sono
