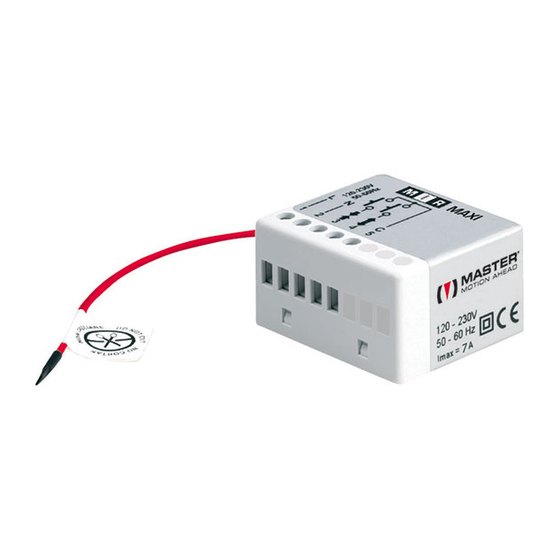

Master MIR MAXI User Manual

Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato progettato
per il comando di motori tubolari, con finecorsa meccanici, alimentati alla tensione di rete per la movimentazione di tende da sole, tapparelle e simili. Ogni altro uso al di fuori dal campo
definito da Master S.p.A. è vietato e comporta, così come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della garanzia Master
S.p.A. L'installatore deve formare l'utilizzatore finale all'uso dell'automazione e fornirgli il presente manuale per eventuali successive consultazioni.
Rispettiamo l'ambiente
Al termine del ciclo di vita del prodotto smaltisci i materiali negli
appositi contenitori, secondo le norme vigenti sul territorio.
Questo prodotto potrebbe contenere sostanze inquinanti per
l'ambiente e pericolose per la salute. E' severamente vietato e
pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Caratteristiche tecniche
Alimentazione: 120 o 230 Vac, 50/60 Hz
Portata contatti: 7A a 250 Vac
Dimensioni: 45 x 38 x 25 mm
Peso: 40 gr
01. AVVERTENZE
01.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale
riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
comandi radio o necessitare di particolari sicurezze
01.2 Avvertenze per l'installazione
Verificare che la confezione sia integra e non abbia subito danni durante il trasporto
●
dispositivo È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire parti senza l'autorizzazione del costruttore
tensione di rete. E' vietato e pericoloso manomettere il cavo dell'antenna. Se il cavo dell'antenna è danneggiato sostituire il prodotto
impianto, la distanza fra di loro non deve essere inferiore a 1,5 m
del rullo avvolgitore a motore alimentato.
01.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza,
a meno che esse non abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
●
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento dell'avvolgibile. Controllare l'automazione durante il
movimento e mantenere le persone a distanza di sicurezza, fino al termine del movimento
azionare l'avvolgibile quando si stanno effettuando operazioni di manutenzione. Se il dispositivo di comando è di tipo automatico, scollegare il motore dalla linea di alimentazione.

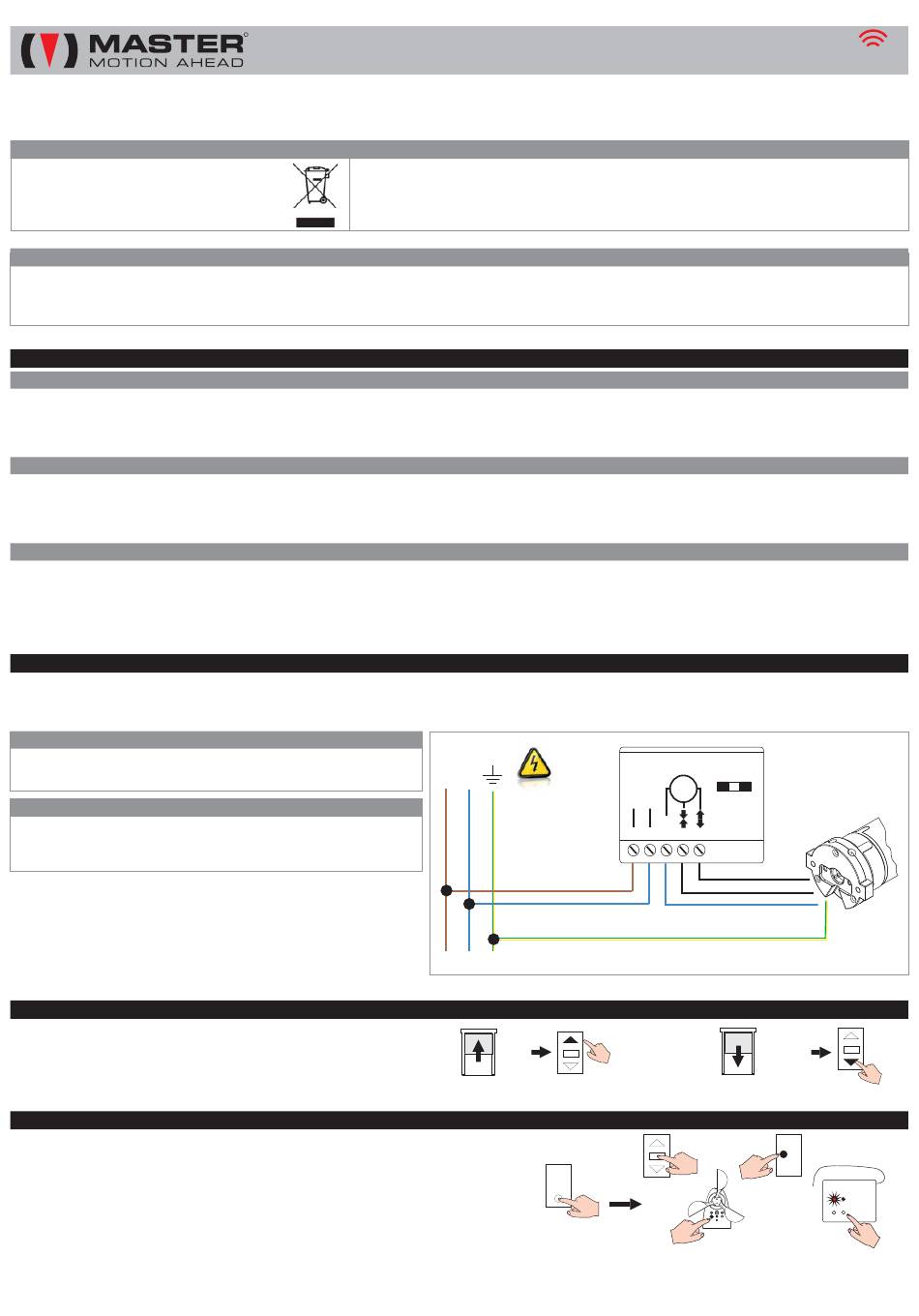

02. COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione
all'impianto di messa a terra (giallo/verde)
inserito un dispositivo di sezionamento con categoria di sovratensione III, cioè distanza tra i contatti di almeno 3,5 mm
alla lunghezza degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm
02.1 Alimentazione
Il modulo può essere alimentato alla tensione 230 Vac oppure 120 Vac. La tensione
di alimentazione deve essere applicata portando la FASE al morsetto 1 e il
NEUTRO al morsetto 2.
02.2 Collegamento del motore
Gli avvolgimenti del motore devono essere collegati ai morsetti e , il filo comune
del motore deve essere collegato al morsetto .
motore direttamente alla centrale. Nel caso fosse necessario comandare con
una centrale più motori utilizzare le apposite schede di espansione.
03. PRIMA INSTALLAZIONE
01. Alimenta il dispositivo. Il motore effettua 1 breve movimento.
02. Entro 15 secondi:
Se il movimento è in salita, premi
Se il movimento è in discesa, premi
03. Il motore effettua un movimento in salita. Installazione terminata!!
04. MEMORIZZARE - CANCELLARE UN DISPOSITIVO RADIO
01. Porta il motore in posizione intermedia.
02. Premi PROG di un trasmettitore già in memoria per 5 secondi. Il motore effettua 2 movimenti in salita.
03. Entro 15 secondi, per memorizzare/cancellare:
un telecomando: premi STOP del telecomando da memorizzare/cancellare
un sensore: premi «1» del sensore da memorizzare/cancellare
un sensore pioggia: premi «2» del sensore da memorizzare/cancellare
04. 1 movimento su: dispositivo memorizzato!!
1 movimento giù: dispositivo cancellato!!
2 movimenti giù: errore!!
NOTE: punto 03. nei sensori a batteria può essere necessario mantenere il pulsante premuto fino a 10 secondi.
punto 04. viene segnalato «errore» se il codice radio non previene in tempo utile, se la memoria è piena, se si tenta di cancellare l'unico trasmettitore in memoria, se si
tenta di memorizzare più di 1 sensore sole o più di 4 sensori vento.
R
MIR MAXI
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in vicinanza di stazioni di polizia, porti,
aeroporti, banche, etc). E' comunque opportuno un sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di
individuare possibili fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o malfunzionamenti del
trasmettitore o del ricevitore non presentino fattore di rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza. La
presenza di dispositivi radio operanti alla stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del
dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di conseguenza la funzionalità dell'impianto.
Temperatura di esercizio:
Tempo di lavoro:
Frequenza:
Codici radio memorizzabili:
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
●
●
Per prevenire situazioni di potenziale pericolo, verificare periodicamente le condizioni operative dell'avvolgibile.
●
Non installare il prodotto in prossimità di superfici metalliche
●
Verificare che la linea di alimentazione non dipenda da circuiti elettrici destinati all'illuminazione
●
Nella linea di alimentazione deve essere inserito un dispositivo magnetotermico o differenziale. Sulla linea di alimentazione deve essere
4 5
3 È vietato collegare più di un
SU del trasmettitore.
GIU del trasmettitore.
ricevitore radio per motori meccanici
–20°C / +55°C
120 s
433.42 MHz
15 (inclusi sensori pioggia)
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo è
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
●
L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura di parti esterne o interne del
●
Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
L N
1xSU
(5 secondi)
Sensori vento memorizzabili: 4
Sensori sole memorizzabili:
Portata (stime):
●
Nel caso di più apparecchiature radio nello stesso
●
Per la vostra sicurezza, è vietato operare in prossimità
●
La sezione dei cavi di collegamento deve essere proporzionata
MAX 7A
~
230V
120-230V
M
M
50-60Hz
MAXI
L N
C
1 2 3 4 5
comune motore
oppure
SU
STOP
PROG
P1
433,42 MHz
rev00.1_26/06/2017
1
100m in campo aperto,
20m all'interno di edifici
●
Tutte le operazioni di
●
Il cavo dell'antenna è sottoposto a
●
Non
●
Collegare sempre il motore
I R
1xGIU'
GIU'
P1
P2
