PEAKnx Controlmini Getting Started page 5

Unterputzmontage
Schäden am Panel vermeiden!
Das Panel darf nur im Querformat und parallel zur Wand eingebaut werden, um eine Be-
■
lüftung des Computers im Panel durch Konvektion zu gewährleisten.
Vorbereitung
Hinweis: Wir empfehlen das Panel eigens abzusichern, da dieses in seltenen Fällen komplett


vom Stromnetz genommen werden muss.
Notwendiges Zubehör für die Installation des Panels:
Frontglas (PNX12-10002)
■
Unterputzdose (PNX12-10004) oder Aufputzrahmen (PNX12-10005)
■
Netzteil 24 V DC für die Hutschiene (PNX12-10010)
■
oder
Netzteil 24 V DC für die Unterputzdose (PNX12-10011)
■
Unterputzmontage
Tipp: Die Einbauhöhe über dem Boden orientiert sich an der Größe des primären

Benutzers. Wir empfehlen, dass die Oberkante des Panels sich ungefähr auf Augenhöhe
befindet. Ein etwas tiefer gesetzter Bildschirm beugt einer Ermüdung der Arme während der
Bedienung vor.

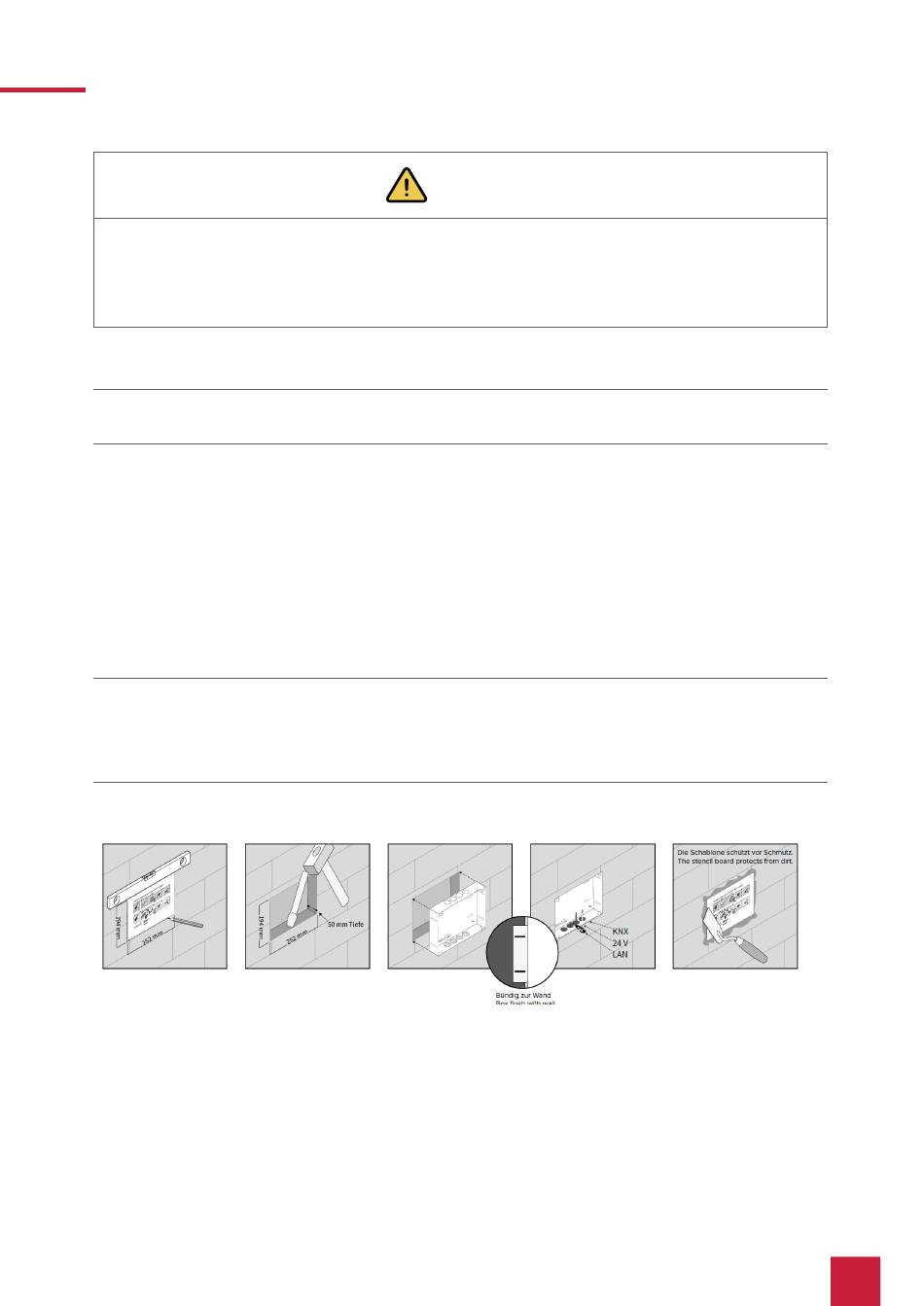

Einbau in Mauerwerk
Stellen Sie eine Aussparung von H x B x T: 194 x 252 x 50 mm in der Wand her. Nutzen Sie
■
dazu die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der Wand sein.
Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
■
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des Kabels
zu vermeiden.
Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
■
Achtung
5
