Exsys EX-6683 Manual

EX-6683
HARDWARE INSTALLATION :
Because the designs of computers are different, only general installation instructions are
given. Please refer your computer's reference manual whenever in doubt.
1. Connect the FireWire cable to the FireWire Connector of the Ex-6683.
2. Plug the included power supply into the 12V Connector of the EX-6683.
3. Now connect the other end from the FireWire cable to the port at your PC.
DRIVER INSTALLATION :
Windows
After the hardware installation Windows will recognize the EX-6683 automatically. A
driver is not necessary because the EX-6683 will be connected to a host controller. If
there are any Problems with the installation please check the driver from your host
controller.
CHECK INSTALLED DRIVER:
Because this device doesn't use any driver it is not necessary to check the installation.
CLEANING :
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
5
English EX-6683
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Stei n bach
www.exsys.de
English
Manuale
Vers. 1.1/ 04.05.13

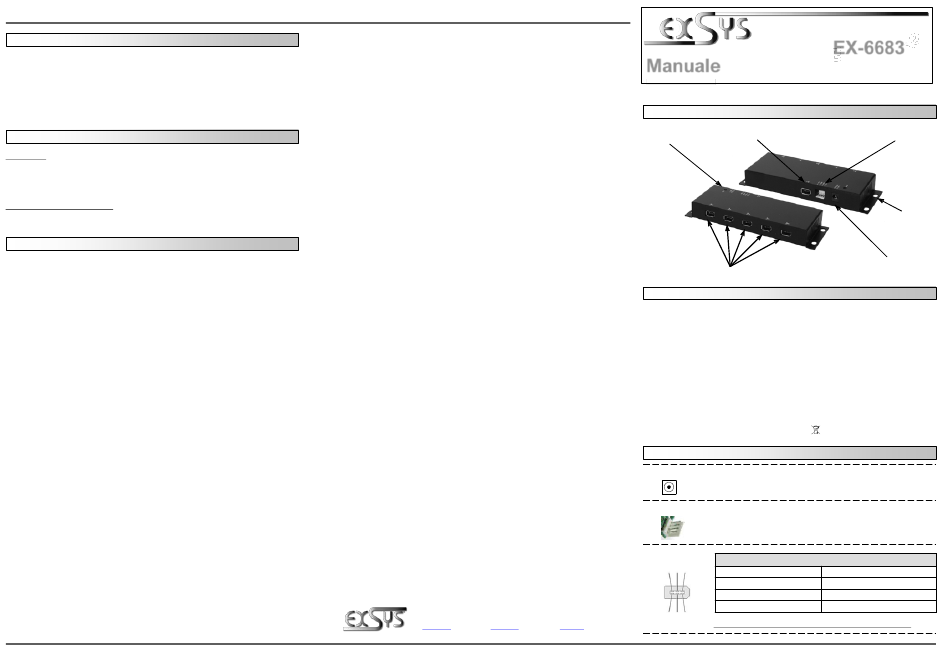

STRUTTURA
LED di funzionamento
IEEE1394 1-5
DESCRIZIONE & DATI TECNICI
L'EX-6683 è un HUB IEEE1394a per un massimo di 5 dispositivi. È dotato di 5 porte per i
dispositivi e di 1 porta per il collegamento al PC. Supporta tutte le connessioni FireWire.
L'alimentazione esterna tramite adattatore di rete o alimentatore per PC garantisce
un'alimentazione affidabile. Il Bus seriale FireWire supporta in modo ottimale le
prestazioni del veloce chipset TI. L'EX-6683 garantisce così una trasmissione sicura dei
dati e prestazioni eccellenti, fino a 400 Mbit al secondo! Non è possibile impostare
manualmente gli indirizzi di I/O e gli interrupt, poiché le impostazioni vengono effettuate
automaticamente dal sistema (BIOS) e dal sistema operativo durante l'installazione.
Compatibilità:
Sistema Operativo:
Attacchi:
Contenuto:
Certificato:
ATTACCHI & IMPOSTAZIONE DEI PONTICELLI
Jack DC 12 Volt:
Alimentazione 4 Pin:
IEEE1394 1-6:
Sw itzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Italia Srl
Dübendorfstrasse 17 Via Belvedere, 45/B
8602 W angen 22100 Como
www.exsys.ch www.exsys.it
6
EX-6683
Presa IEEE1394 per la connessione al PC
Connessione di alimentazione a 4 pin
5 x presa esterna IEEE1394a per dispositivi
IEEE 1394a & IEEE1394b
WIN 9.x/ ME/ 2000/ XP/ Server 200x/ Vista/ 7/ 8/10/11 MAC/ Linux
6 x IEEE1394a , 1 x 4 Pin maschio, 1 Jack DC x 12V/A
EX-6683, Manuale, Alimentatore, Cavo FireWire
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
ATTENZIONE !!!
Da utilizzare solo con l'alimentatore in dotazione!!!
Attenzione!!! Non utilizzare mai l'hub all'esterno!
Collegamento solo per installazione interna e collegamento
all'alimentazione del PC dopo aver consultato il nostro supporto!!!
Presa 1394 6 Pin FireWire:
2 4 6
Pin Segnale Pin
1 Power 4
2 GND 5
3 TPB- 6
1 3 5
Attenzione! Non inserire mai la spina al contrario o con la forza.
1
Guida di
montaggio
Presa a 12V per
alimentatore
esterno
Segnale
TPB+
TPA-
TPA+
