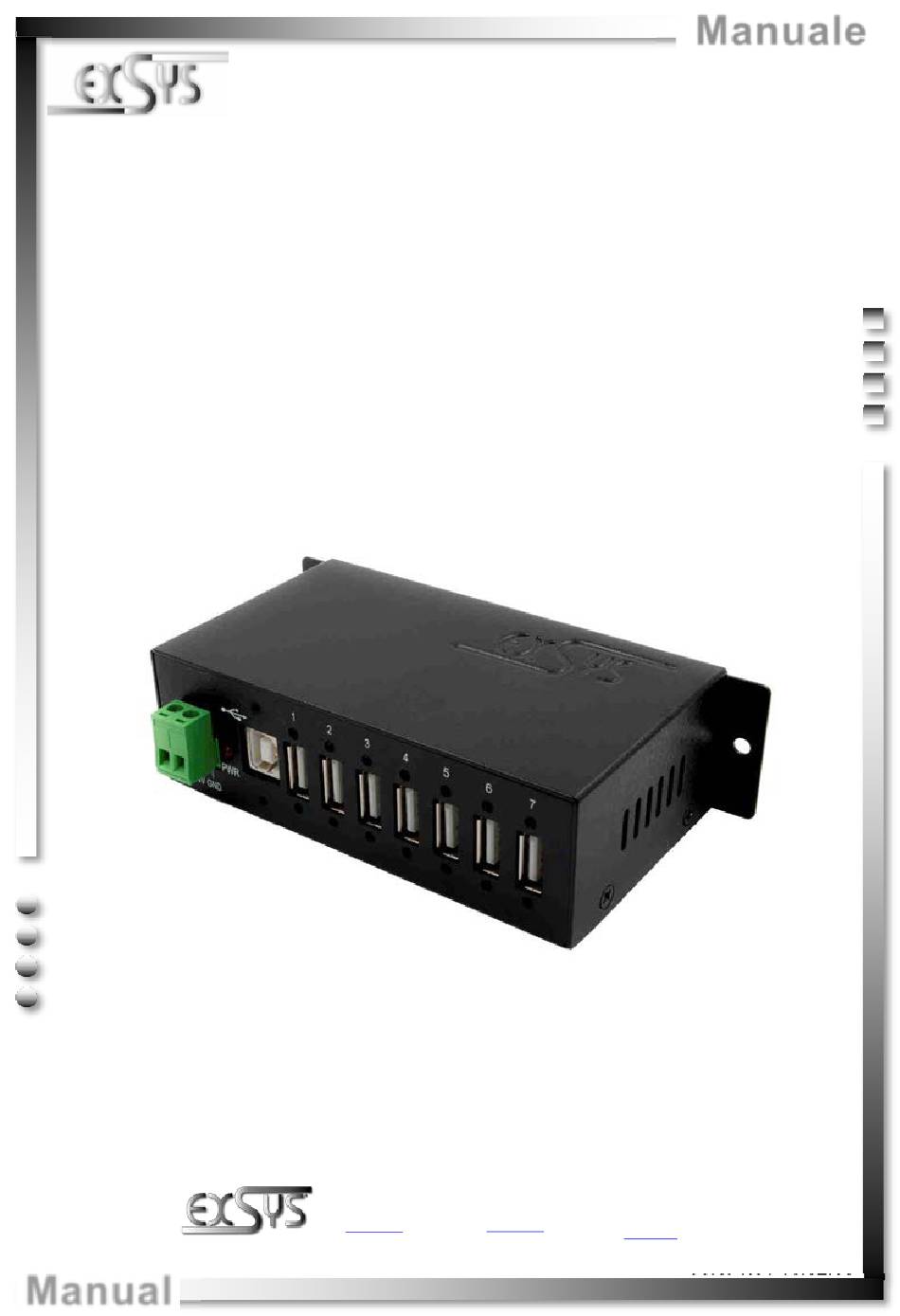

EX-1177HMVS
HUB USB 2.0 a 7 porte in struttura
metallica, (guida DIN) con protezione
da sovratensione ESD da 15 KV
7 Port USB 2.0 Metal HUB (DIN-Rail)
Manual
with 15KV ESD Surge Protection
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Switzerland:
Italy:
EXSYS Vertriebs GmbH
EXSYS ITALIA Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 W angen
22100 Como (CO)
www.exsys.ch
www.exsys.it
Manuale
Vers. 1.0 / 16.02.18
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Exsys EX-1177HMVS
Summary of Contents for Exsys EX-1177HMVS
- Page 1 ESD da 15 KV 7 Port USB 2.0 Metal HUB (DIN-Rail) with 15KV ESD Surge Protection Switzerland: Germany: Italy: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS ITALIA Srl Dübendorfstrasse 17 Industriestrasse 8 Via Belvedere, 45/B 8602 W angen...
-
Page 2: Table Of Contents
Pulizia Dati tecnici Disegno tecnico Index Description Extent of Delivery Layout, Connections & Jumper Settings 9-10 Layout Connections 9-10 Jumper Settings Hardware Installation Driver Installation Cleaning Technical Information Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione L'EX-1177HMVS è un HUB USB 2.0 in struttura metallica per un massimo di 7 periferiche. L‘Hub è dotato di 7 porte e 1 porta per il collegamento al PC. Supporta tutte le porte USB dalla 1.1 alla 3.1. Ogni connessione sull'EX-1177HMVS può anche essere avvitata. -
Page 4: Struttura, Attacchi E Impostazioni Dei Ponticelli
ATTENZIONE !!! Non collegare mai l'alimentazione (+) a terra GND, questo potrebbe distruggere il tuo hardware!!! GND (Ground) +7V - 24V USB 2.0 Type-A: USB 2.0 Type-A Segnale Segnale DATA+ DATA- © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Impostazioni Ponticelli
3.3 Impostazioni ponticelli L'EX-1177HMVS viene fornito con l'impostazione di auto alimentazione. Tuttavia, è possibile alimentare l'EX-1177HMVS tramite Bus. Per fare ciò, devi prima aprire l'alloggiamento con le quattro viti sui lati. Ora bisogna impostare il ponticello JP1 da DIS (Disabilita) a ENA (Abilita). Vedere la figura seguente. -
Page 6: Installazione Hardware
Si prega di osservare le seguenti istruzioni per l’installazione. Poiché esistono diverse differenze tra i PC, possiamo fornirvi solamente delle istruzioni in generale per l'installazione della EX-1177HMVS. Se qualcosa non vi è chiaro, fare riferimento al manuale d’istruzioni per l'uso del proprio computer. -
Page 7: Dati Tecnici
Da -20° a 85° Celsius Temp. conservazione: Dal 5% al 95% Umidità Rel. : Da +7 a +24 Volt Alimentazione: 132,50 x 74,28 x 36,20 mm Dimensione: 500g Peso: 8. Disegno Tecnico © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 8: Description
EX-1177HMVS 1. Description The EX-1177HMVS is a plug & play high-speed USB 2.0 metal hub for 7 USB devices. The EX-1177HMVS provides 7 ports for USB devices and 1 uplink port for PC. It sup- ports all USB connections from 1.1 to 3.1. Each port of the EX-1177HMVS is additional- ly screw lock. -
Page 9: Layout, Connections & Jumper Settings
+7V - 24V T-Block: +7 ~24V ATTENTION!!! GND (Ground) Never connect power to GND, it will destroy +7V - 24V your Hardware!!! USB 2.0 A-Port: USB 2.0 A-Port Signal Signal DATA+ DATA- © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Jumper Settings
The EX-1177HMVS comes with the setting Self-Power. You also have the possibility the EX-1177HMVS to supply with Bus-Power. For this you open the case with the four screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Page 11: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit 5% to 95% Rel. Humidity: +7 to +24 Volt Power: 132,50 x 74,28 x 36,20 mm Size: Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
