Mirolin WEDGE WE6638L/R Manual

DIRECTIVES D'INSTALLATION ET MANUEL DU PROPRIÉTAIRE
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
VEUILLEZ INSCRIRE LE NUMÉRO DE SÉRIE_____________ DE VOTRE BASE DE DOUCHE
IMPORTANT: La base de douche en acrylique
et soigneusement emballées pour l'expédition. Vous devriez
vérifier votre appareil et, en cas de problèmes, communiquer
avec votre marchand avant l'installation.
Protéger la base de douche et les accessoires contre les dom-
mages et la saleté en laissant en place la feuille protectrice de
polyéthylène jusqu'à ce que l'installation et les autres travaux
de contruction est terminés.
Note: Enlever le film protecteur entourant la bride lors de
l'installation avant mise en place des carreaux et panneaux de
gypse.
PRÉPARATION
Préparer l'installation d'une base de douche en coin comme
indiqué a l'illustration 1.
Reportez-vous au tableau ci-dessous pour la référence
dimensionnelle:
" F " La distance entre le plancher et le centre du bloc est
égale à la hauteur de la bride de base
WEDGE - BASE DE DOUCHE EN ACRYLIQUE &
COMBINAISONS DE PORTE
Combiner les base de douche et porte de la manière
suivante:
BASE PORTE
WE6638L/R WE 47PS L/R - La porte à panneau en
verre
DIMENSIONS DU PRODUIT
MODEL
A
WE6638L/R
po
65 ½
mm
1664 965
CROQUIS
B
C

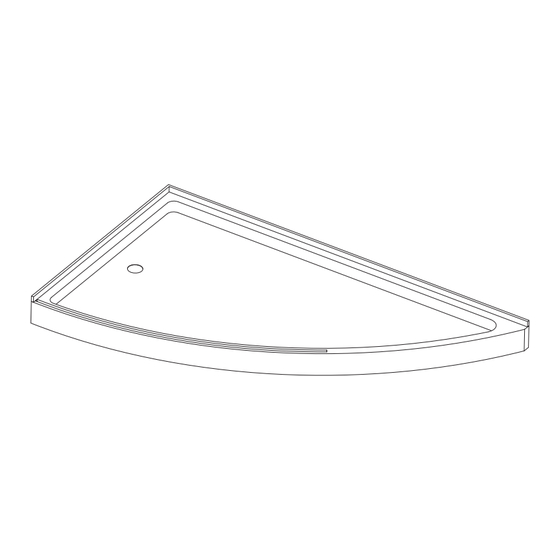

- Présentation de la Base
ILLUSTRATION 2
©
Copyright 2010 Mirolin Ind.
BASE DE DOUCHE EN ACRYLIQUE
GARDER CE MANUEL POUR RÉFÉRENCE
a été
:
B C D E
38 6 3/8 18 3/4 4
161 476 102
A
D
Le Copyright comprend tout le contenu de ce document
WEDGE
inspectées
ILLUSTRATION 1
WE6638L/R
F
F
5
127
VUE LATÉRALE
VUE AVANT
mirolin.com
-
INSTALLATION EN COIN
D
B
C
A
F
.
E
