Sutton™ Series - Tub/Shower
Série Sutton
- Baignoire/douche
MC
Please record product serial number.
Veuillez entrer le numéro de série du produit.

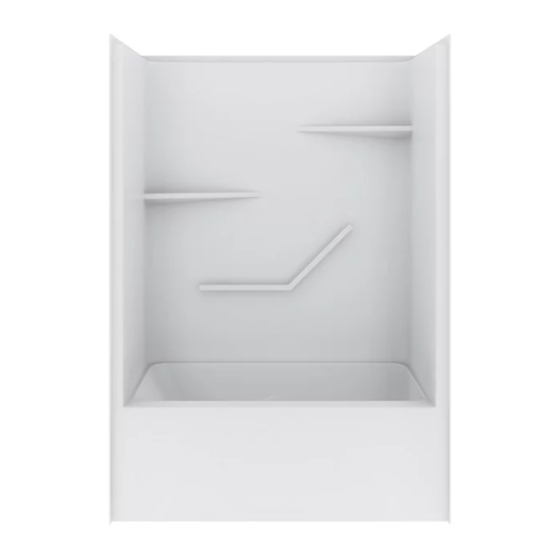

SUTTON™ - TWO PIECE TUB/SHOWER:
SUTTON
- BAIGNOIRE/DOUCHE DEUX PIÈCES :
MC
TSS52L/R
Average
Weight
Series
Model
Poids moyen
Série
Modèle
Lb
TSS52L/R
170
Sutton™
• Before beginning, read all instructions with particular
attention to safety information and to ensure you have all
parts, tools and protective equipment needed to safely install
your unit.
• Please do not contact store for replacement parts.
•
Please contact 1-800-MIROLIN (314-6546) for assistance.
mirolin.com
INSTALLATION GUIDE
GUIDE D'INSTALLATION
GENERAL SPECIFICATIONS
SPÉCIFICATIONS GÉNÉRALES
Maximum
Capacity
Capacité
maximum
Inch
US-
Kg
Liters
gal
(po)
77
61
230
60 x 33 x 80
STOP
Save manual for future reference.
Sauvegarder le manuel pour référence ultérieure.
S N
Maximum Water
Size
Depth Drain
Taille
Profondeur
maximale de l'eau
Inch
mm
(po)
1524 x 838 x 2032
13
• Avant de commencer, lisez toutes les instructions en
accordant une attention particulière aux consignes de sécurité
et en vous assurant que vous disposez de toutes les pièces,
outils et équipements de protection nécessaires pour installer
votre unité en toute sécurité.
• Veuillez ne pas contacter le magasin pour les pièces de
rechange.
• Veuillez composer le 1-800-MIROLIN (314-6546) pour obtenir
de l'aide.
217219, Rev. A
Drain Opening
(diameter)
Diamètre du drain
(diamètre)
Inch
mm
mm
(po)
330
2
51
ARRÊTEZ
Drain to Floor
Clearance
Dégagement du
drain au plancher
Inch
mm
(po)
3
76
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Mirolin SUTTON Series
Summary of Contents for Mirolin SUTTON Series
- Page 1 • Veuillez ne pas contacter le magasin pour les pièces de • Please contact 1-800-MIROLIN (314-6546) for assistance. rechange. • Veuillez composer le 1-800-MIROLIN (314-6546) pour obtenir de l’aide. Save manual for future reference. Sauvegarder le manuel pour référence ultérieure.
- Page 2 Your User-Friendly Online Mirolin Resource Centre. Votre centre de ressources Mirolin en ligne convivial. DOWNLOADS TÉLÉCHARGEMENTS Downloadable product specifications and installation instructions for all Spécifications de produit téléchargeables et instructions d’installation pour products. tous les produits. MAINTENANCE & WARRANTY ENTRETIEN ET GARANTIE Detailed product maintenance and warranty information at your fingertips.
- Page 3 Assurez-vous que l’unité n’est pas shipment. Ensure the unit is free of any damage, and if any issues are found do not proceed with the install and contact Mirolin. Protect the endommagée, et si vous découvrez un problème ne l’installez pas et communiquez avec Mirolin.
- Page 4 • En cas d’espace limité, la profondeur minimale requise pour installer l’unité est de 33.5 po (851 mm). Figure 1 80" (2032 mm) 16.125" 8.375" (410 mm) (213 mm) 34" (864 mm) 60.25" (1530 mm) Page 4 - 10 mirolin.com 217219, Rev. A...
- Page 5 1. Relâcher les 7 écluse loquets qui fixent les parois de la douche à la baignoire. Figure 3 Latch Lock, Bandless Joint Loquet de verrouillage, Joint sans bande Latch Lock Front View Side View Loquet Lock Vue de devant Vue de côté Release latch Relâcher les loquets Page 5 - 10 mirolin.com 217219, Rev. A...
- Page 6 1. Tirer le film de plastique protecteur vers l’arrière autour du joint avant de ré- assembler. 2. Réassemblez la baignoire-douche et remettez en place es 7 loquets relâchés aux étapes 2 - 3. AVIS Vérifier le niveau avant de fixer l’unité dans l’alcôve Page 6 - 10 mirolin.com 217219, Rev. A...
- Page 7 NE PAS UTILISER des produits tels que de l’acétone (dissolvant de vernis à Wall baignoire ongles), une solution de nettoyage à sec, un diluant de laque, de l’essence, de Montant l’huile de pin, etc. mural Screw Nailing Flange Drywall Bride de Cloison sèche nialing Page 7 - 10 mirolin.com 217219, Rev. A...
-
Page 8: Maintenance
Acetone (including nail polish remover) Acétone (y compris le dissolvant de vernis à ongles) Dry Cleaning Solutions Solutions de nettoyage Lacquer Thinners Diluants à laque Gasoline Essence Pine Oil Huile de pin Solvents Solvants Page 8 - 10 mirolin.com 217219, Rev. A... -
Page 9: Limited Warranty
LIMITED WARRANTY Mirolin® bathing products are warranted to the original consumer DO NOT USE CERTAIN CLEANING PRODUCTS purchaser or commercial purchaser, as applicable, to be free from Cleaning products containing the following chemicals can cause this defects in material and workmanship for the applicable period specifi ed... -
Page 10: Garantie Limitée
Une réclamation sous garantie peut être effectuée, et des pièces de rechange peuvent être obtenues en composant le 1-800-MIROLIN (1-800-647-6546) ou en communiquant avec nous par la poste, par courriel ou en ligne comme suit (veuillez indiquer votre numéro de modèle, numéro de série et date d’achat) :...
