Mirolin Empire KD53L/R Installation Instructions And Owner's Manual

Empire Series - Tub/Shower
TM
Série Empire
MC
DIRECTIVES D'INSTALLATION ET MANUEL DU PROPRIÉTAIRE
Please record product serial number.
Veuillez entrer le numéro de série du produit.

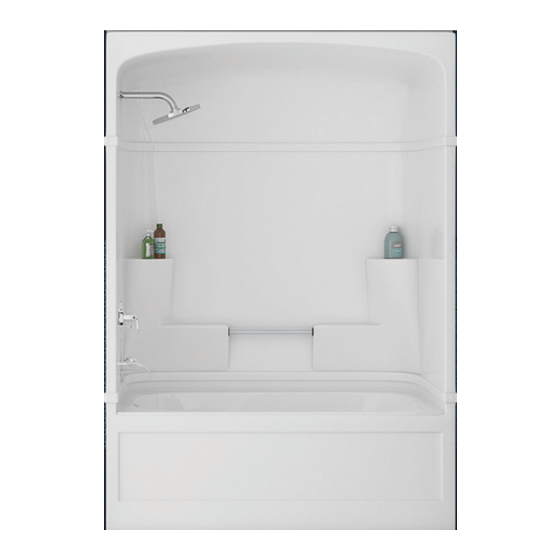

MULTI PIECE TUB/SHOWER MODEL NO.:
BAIGNOIRE-DOUCHE MULTI-PIÈCES MODÈLE N° :
KD53L/R
Average
Weight
Series Model
Poids moyen
Série Modèle
lb
Empire TM KD53L/R 160
• Before beginning, read all instructions with particular
attention to safety information and to ensure you have all
parts, tools and protective equipment needed to safely install
your unit.
• Please do not contact store for replacement parts.
• Please contact 1-800-MIROLIN (314-6546) for assistance.
mirolin.com
- Baignoire/douche
INSTALLATION INSTRUCTIONS AND OWNER'S MANUAL
GENERAL SPECIFICATIONS
SPÉCIFICATIONS GÉNÉRALES
Maximum
Capacity
Capacité
maximum
kg USgal Liters
73 55.2 209 59½ x 31 x 85½ 1511 x 787 x 2172
STOP
Sauvegarder le manuel pour référence ultérieure.
S N
Size
Taille
maximale de l'eau
inch
mm
(po)
• Avant de commencer, lisez toutes les instructions en
accordant une attention particulière aux consignes de sécurité
et en vous assurant que vous disposez de toutes les pièces,
outils et équipements de protection nécessaires pour installer
votre unité en toute sécurité.
• Veuillez ne pas contacter le magasin pour les pièces de
rechange.
• Veuillez composer le 1-800-MIROLIN (314-6546) pour obtenir
de l'aide.
Save manual for future reference.
217205, Rev. A
Maximum Water Drain Opening
Depth Drain (diameter)
Profondeur Diamètre du drain
(diamètre)
inch inch
mm
(po) (po)
13 330 2
ARRÊTEZ
Drain to Floor
Clearance
Dégagement du
drain au plancher
inch
mm mm
(po)
51 2¾ 70
