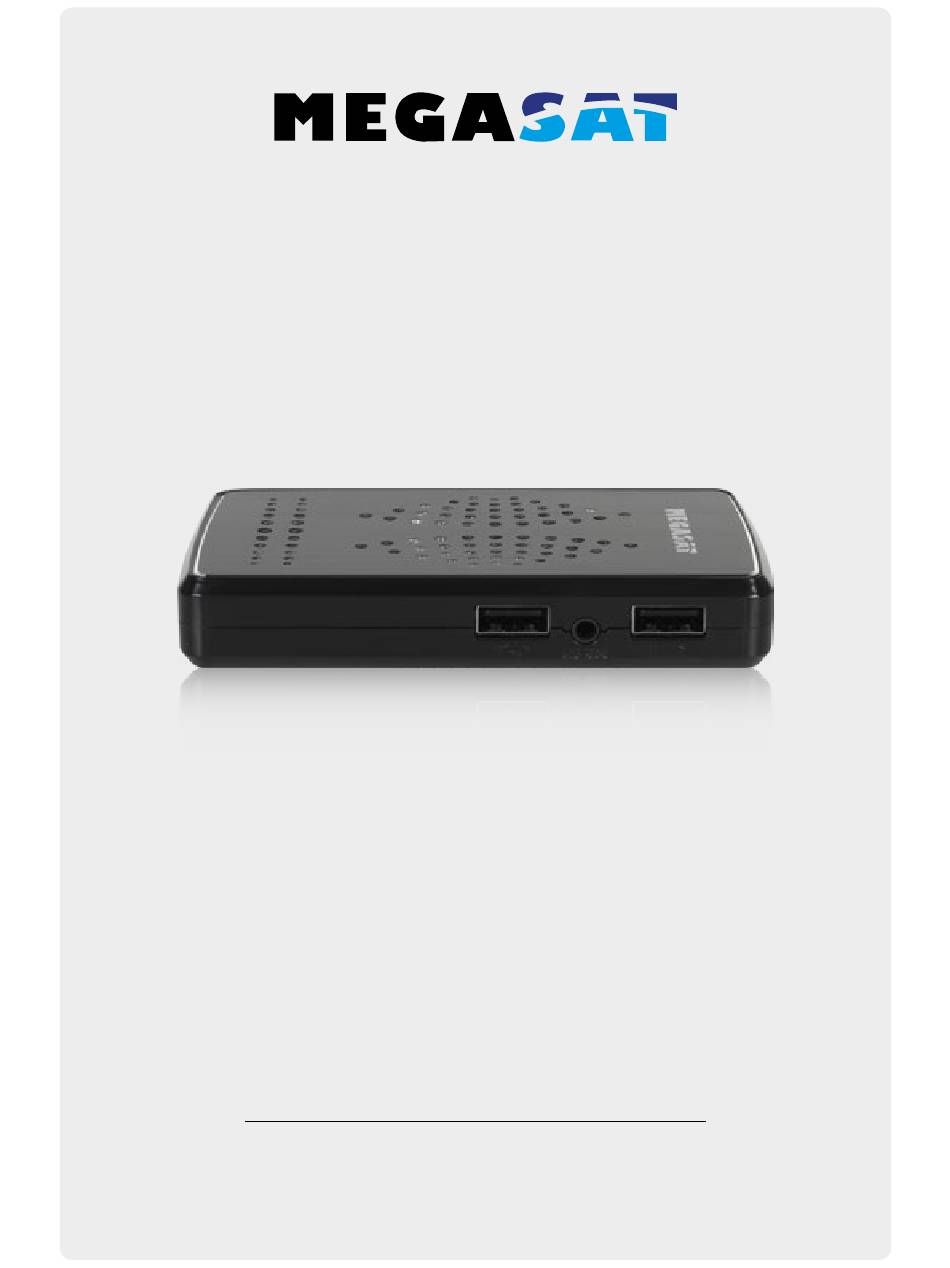

  • Page 1 HD Stick 310 V2 Bedienungsanleitung...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz, DC 12 V 1A. Sicherheitshinweise ......................

  • Page 3: Referenz

    • 2x USB 2.0 Anschluss (Medienwiedergabe) • AV Ausgang (3,5 mm Klinke) 3,5 mm 1.2 Lieferumfang LNB Eingang Video / Audio Netzanschluss • Megasat HD Stick 310 V2 2.3 Infrarotsensor • Fernbedienung • Batterien • Infrarotsensor • 230/12 Volt Netzteil • Halterung •...

  • Page 4: Anschließen Des Receivers

    2. Bezeichnungen und Tastenbelegung 3. Anschließen des Receivers 2.4 Fernbedienung 3.1 Anschließen des Receivers Bereich 1 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, POWER Ein-/Ausschalten des Gerätes (Standby) oder mehrere LNBs über einem DiSEqC Schalter MUTE Stummschalten des Tones Nummernblock (0~9) Programmwechsel / Zifferneingabe oder Multischalter.

  • Page 5: Hauptmenü

    4. Hauptmenü 4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den SPERREN (Rote Taste) Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen. Drücken Sie die rote Taste um den Sperren-Modus zu aktivieren. Wählen Sie nun einen Sender aus den Sie sperren möchten und bestätigen Sie mit OK.

  • Page 6: Installation

    4. Hauptmenü 4. Hauptmenü Bei USALS oder DiSEqC 1.3 erscheinen am unteren Bildschirmrand weitere Einstellmög- 4.2 Installation lichkeiten. Nutzen Sie hierzu die entsprechenden Farbtasten um in die detailierten Mo- toreinstellungen zu gelangen. Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen. Wechseln Sie mit den t u Tasten zu „Installation“...
  • Page 7 4. Hauptmenü 4. Hauptmenü Unicable System: Programmsuche: Unter dem Menüpunkt LNB Typ, können Sie die Einstellungen für Einkabelsysteme (Unica- Mit der blauen Taste können Sie einen Satelliten nach Programmen absuchen. Hier kön- ble, Unicable 2, SCD2, JESS) vornehmen. Der Receiver ist für unterschiedliche Unicable Sys- nen Sie wählen zwischen Einzelsatellitensuche und Multisatellitensuche.

  • Page 8: System

    4. Hauptmenü 4. Hauptmenü 4. Timer Einstellung 4.3 System Hier können Sie einen oder mehrere Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit au- In diesem Menüpunkt können grundlegende Einstellungen vorgenommen werden. tomatisch auf diesen Kanal.

  • Page 9: Zubehör

    4. Hauptmenü 4. Hauptmenü 5. USB Backup 4.4 Zubehör Hier können Sie Ihre eigene Programmliste auf einen USB Stick abspeichert und zu ei- nem späteren Zetpunkt ggf. wiederherstellen. In diesem Menüpunkt finden Sie weitere nützliche Einstellungen. Folgende Untermenüs stehen zur Verfügung: 6.
  • Page 10 4. Hauptmenü 4. Hauptmenü 3. Videos Titel sortieren: Sie können alle Titel der Wiedergabeliste sortieren, indem Sie die „ROTE“ Taste drücken. Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navi- Wählen Sie zwischen „Name A-Z“, Name „Z-A“ oder die urprüngliche sortierung wieder- gieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Videos abge- herstellen (Werkseinstellung).

  • Page 11: Zusätzliche Information

    5. Zusätzliche Informationen 5. Zusätzliche Informationen 5.1 Fehlerbehebung 5.2 Technische Daten Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- Tuner & Demodulator quelle zu ermitteln. Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-Type, IEC 169-24, weiblich Problem Mögliche Ursachen Was müssen Sie tun?
  • Page 12 Konformitätsinformation Notizen Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet: Megasat HD Stick 310 V2 (Artikel-Nr. 0200997) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor: Megasat Werke GmbH Industriestraße 4a...
  • Page 13 HD Stick 310 V2 User manual Version: 1.0 (Oktober 2017) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Page 14 Content Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is AC 100~240 V, 50/60Hz, DC 12 V 1A.

  • Page 15: Referenz

    • AV output (3.5mm jack) 3,5 mm 1.2 Delivery LNB input Video / Audio Power supply • Megasat HD Stick 310 V2 • Remote control • Batteries 2.3 Infrared sensor • Infrared sensor • 230/12 V power supply • Bracket •...

  • Page 16: Connecting The Set-Top Box

    2. Names and key assignment 3. Connecting the set-top box 2.4 Remote control 3.1 Connecting the set-top box Zone 1 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, POWER Turn on/off the unit (Standby) or more LNBs through a DiSEqC switch or multiswitch.

  • Page 17: Main Menu

    4. Main Menu 4. Main Menu After connecting to any other required components, turn on the set-top box. Press the LOCK (Red button) MENU button to enter the menu. Press the red button to activate the lock mode. Now select a channel you want to lock and press OK to confirm.

  • Page 18: Installation

    4. Main Menu 4. Main Menu In USALS or DiSEqC 1.3 appear at the bottom of the screen additional settings. Take ad- 4.2 Installation vantage of this, the corresponding colored button to access the detailed engine settings. Press the MENU button to enter the main menu. Go with the t u buttons to „Installati- USALS settings on“...
  • Page 19 4. Main Menu 4. Main Menu Unicable System: Program search: In the menu item LNB Type, you can make the settings for single-cable systems (Unicable, With the blue button you can scan a satellite for programs. Here you can choose bet- Unicable 2, SCD2, JESS).

  • Page 20: System

    4. Main Menu 4. Main Menu 4. Timer Settings 4.3 System Here you can set one or more timers to start to determine the time your selected pro- gram. The set-top box will automatically switch to the selected time on this channel. In this menu item basic settings can be made.

  • Page 21: Accessories

    4. Main Menu 4. Main Menu 5. USB backup 4.4 Accesories Here you can store your created program list on a USB Stick and restore them at a later date if necessary. In this menu you will find more useful settings. The following submenus are available: 6.
  • Page 22 4. Main Menu 4. Main Menu 3. Videos Sort tracks: You can sort all tracks in the playlist by pressing the „RED“ button. Select between „Name On the left side of the screen you will see the contents of your USB storage device. Navi- A-Z“, „Name Z-A“...

  • Page 23: Additional Information

    5. Additional Information 5. Additional Information 5.1 Troubleshooting 5.2 Specifications You might meet abnormal working of this STB with various reasons. Check the following Tuner & Demodulator which may help you. Frequency range 950 MHz to 2150 MHz Input connector F-Type, IEC 169-24, female Problem Possible causes...
  • Page 24 Conformity information Notes Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council 2014/30/EU and 2014/35/EU: Megasat HD Stick 310 V2 (Article-No. 0200997) The Declaration of Conformity for these products is located at the company: Megasat Werke GmbH Industriestraße 4a...
  • Page 25 Version: 1.0 (October 2017) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
