Megasat Satfinder SF-210 Quick Start Manual

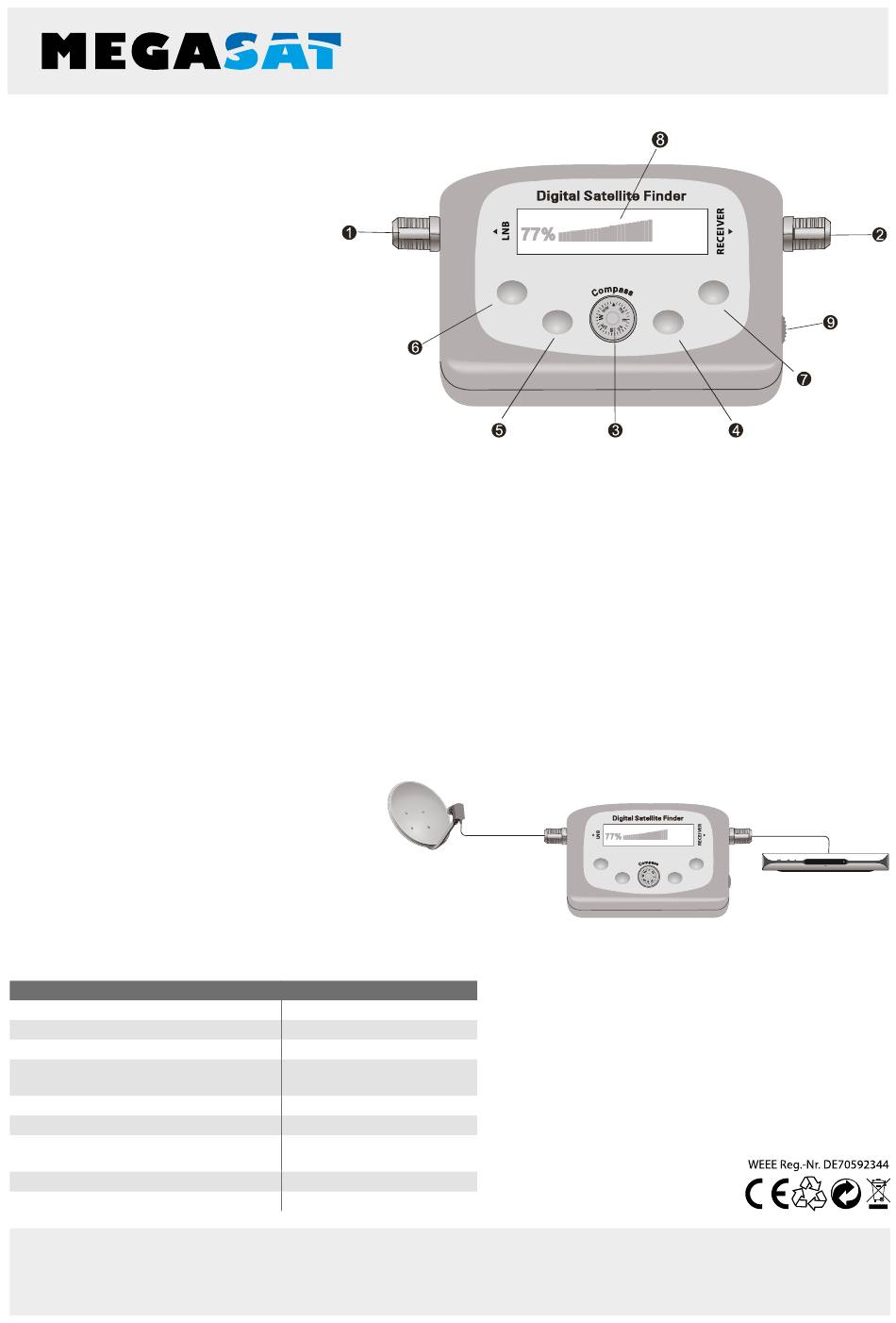

Steuerung / Funktion
1. LNB Anschluss (zum LNB)
2. Receiver Anschluss (zum Receiver)
3. Kompass
4. Buzzer (Signalton An/Aus)
5. Light (Hintergrundbeleuchtung An/Aus)
6. ATT - (Dämpfung erhöhen in 4Schritten)
7. ATT + (Dämpfung verringern in 4Schritten)
8. LCD Display
9. Dämpfungseinstellung
Anschließen und Bedienen
1. Schließen Sie das kurze Adapter Kabel an das LNB und am Satfinder an den Anschluss „LNB ".
2. Schließen Sie Ihr Koaxialkabel an den Receiver und am Satfinder an den Anschluss „REC"
3. Schalten Sie den Satellitenempfänger (Receiver) an. Die Anzeige des Satfinder sollte ca. auf der Position „0-10" stehen. Mit dem
Stellrad (9) können Sie die grobe Dämpfung einstellen.
4. Stellen Sie an der Antenne den Höhenwinkel ein. (Der Winkel ist abhängig vom Satelliten und Ihrem Standort. Für Astra1
(19,2° Ost) liegt der Winkel in Deutschland je nach Position bei ca. 22-30°.
5. Drehen Sie die Antenne langsam nach links oder rechts, bis die Skala des Satfinder ausschlägt. Schlägt die Pegelanzeige bis zum
Anschlag aus, passen Sie die Einstellung mit der ATT Taste an.
6. Bewegen Sie die Antenne nun langsam nach links oder rechts, bis Sie den höchsten Wert erreicht haben. Ebenfalls bewegen
Sie die Antenne nach oben und unten bis Sie den höchsten Wert erreicht haben. Um das Ausrichten auch bei schlechter Sicht
zum Satfinder zu ermöglichen, gibt das Gerät gleichzeitig auch einen Signalton aus. Je höher der Ton um so besser das Signal.
(Abhängig vom Einstellen des Dämpfungsreglers) Ziehen Sie die Schrauben der Antenne vorsichtig und gleichmäßig fest.
7. Schalten Sie den Receiver aus und entfernen Sie das Zusatzkabel und den Satfinder. Schließen Sie Ihre Koaxialleitung wieder
an das LNB an. Ihre Antenne ist jetzt optimal ausgerichtet. Mit Hilfe des Fernsehers, können Sie alle Einstellungen überprüfen.
Hinweis
1. Wenn Sie LNB´s mit mehr als 60 dB Verstärkung
verwenden und die Anzeige immer vollen Aus-
schlag hat, verwenden Sie bitte ein Dämpfungs-
glied mit ca. 5dB.
2. Wenn kein Sat-Receiver zur Verfügung steht, kön-
nen Sie den Satfinder auch über ein 13-18 Volt DC
Netzteil am Receiver Eingang betreiben.
Technische Daten
Pegelanzeige (in Prozent)
Hintergrundbeleuchtung
Dämpfungsregler zur Feinjustierung
Buzzer Funktion
Integrierter Kompass
DC Stromversorgung
Durchschleifung der
LNB Versorgungsspannung
Eingangssignal min.
Eingangssignal max.
Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv
=
Version: 1.3 (Mai 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Akustisch und digital
ja (ein-/ausschaltbar)
ja (doppelt)
akkustisches Signal bei
gefundenem Satelliten
ja
vom Receiver
13-18 V DC
-40 dBm
-10 dBm

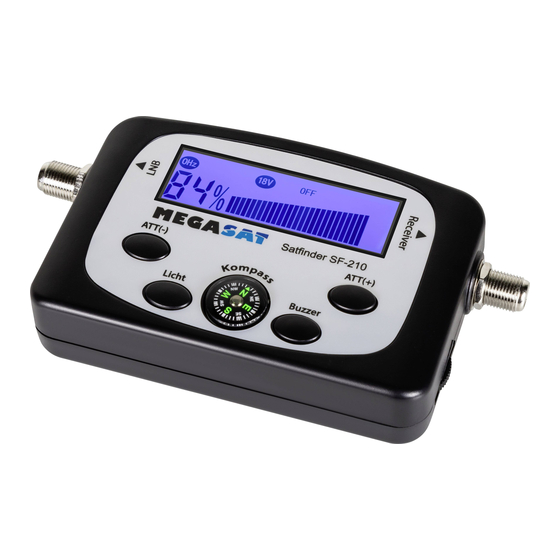

Satfinder SF-210
ATT (-)
Licht Buzzer
ATT (-)
Licht
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich fol-
gendes Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmun-
gen der Richtlinie EMV 2014/30/EU befindet:
Satfinder SF-210 (Art-Nr. 1200577)
Die Konformitätserklärung zu diesen Produkten liegt der
Firma vor:
Megasat Werke GmbH
Industriestraße 4a
D-97618 Niederlauer
ATT (-) ATT (+)
Licht Buzzer
ATT (+)
ATT (+)
Buzzer
