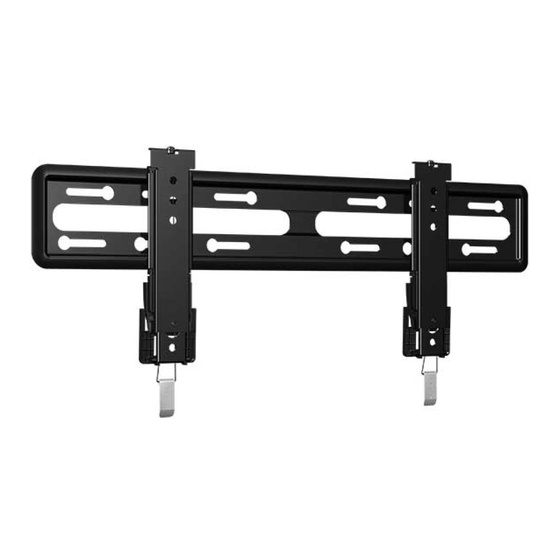

- Page 1 THANK YOU FOR CHOOSING SANUS VIELEN DANK, DASS SIE SANUS GEWÄHLT HABEN MERCI D'AVOIR CHOISI SANUS GRACIAS POR ELEGIR SANUS VLL 5 Instruction Manual...
-
Page 2: We're Here To Help
Texto en español, página 20 Deutscher Text Seiten 24 Svensk text sida 28 中文文本，第32页 Texte français page 22 Nederlandse tekst op pagina 26 Русский текст: стр. 30 日本のテキスト、34ペジ WE’RE HERE TO HELP Recommended placement Want to watch a video that Get it right the first time. - Page 3 IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE Before getting started, let’s make sure this mount is perfect for you! Does your TV weigh No — Perfect! more than 79.3 kg 79.3 kg Yes —...
- Page 4 STEP 1 Attach Bracket to TV Parts and Hardware for STEP 1 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
- Page 5 1-1 Select TV Screws 1-2 Spacers If your TV included inset spacers or wall mount adapters, see Troubleshooting on PAGE 18...
- Page 6 1-3 Attach TV Brackets Screw and washer 02 03 04 Spacer, screw and washer 05 06 08 09 IMPORTANT: For ease of access, straps should be level with the bottom of the TV.
- Page 7 STEP 2 Attach Wall Plate to Wall For wood stud installations, follow STEP 2A on PAGE 8 For concrete installations, follow STEP 2B on PAGE 11 Parts and Hardware for STEP 2 WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged.
- Page 8 STEP 2A Wood Stud Option Min. 1 1/2 in. (38 mm) Min. 3 1/2 in. (89 mm) Min. 16 in. (406 mm) Max. 5/8 in. (16 mm)
- Page 9 2 ¾ in. (70 mm) 7/32 in. (5.5 mm)
- Page 10 CAUTION: Avoid potential personal injury or property damage! All four lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate . Ensure the wall plate is securely fastened to the wall before continuing on to the next step. Go to STEP 3 on PAGE 13...
- Page 11 STEP 2B Solid Concrete or Concrete Block Option CAUTION: Avoid potential personal injuries and property damage! Mount the wall plate directly onto the concrete surface. Min. Min. 8 in. 8 in. (203 mm) (203 mm) Min. Min. 16 in. 8 in. (406 mm) (203 mm) 3 in.
- Page 12 CAUTION: Avoid potential personal injury or property damage! All four lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate . Ensure the wall plate is securely fastened to the wall before continuing on to the next step.
-
Page 13: Step 3 Attach Tv To Wall Plate
STEP 3 Attach TV to Wall Plate CAUTION: Avoid potential personal injury or property damage! Always make sure your TV brackets are in the locked position so the TV is securely fastened to the wall plate... -
Page 14: Manage Cables
Manage Cables 11 11 CAUTION: Avoid potential personal injury or property damage! To prevent breaking the locking latch: always pull and hold the release cords down while pulling the TV away from the wall. CAUTION: TV is not secured to the wall when it is in the kick stand position. Assistance is recommended for this step. - Page 15 Adjustments LEVEL...
- Page 16 TV LATERAL SHIFT...
- Page 17 REMOVING THE TV CAUTION: To prevent breaking the locking latch: always pull and hold the release cords down while pulling the TV away from the wall.
-
Page 18: Troubleshooting
Troubleshooting If you are uncertain about your hardware selection, contact TV supplied spacers TV supplied spacers TV Supplied Customer Service at US: +1 (800) 359-5520 Spacers (EMEA: +31 (0) 495 580 852; UK: +44 (0) 800-056-2853). TV Supplied Spacer TV Supplied Spacer Espaciador suministrado con el televisor Espaciador suministrado con el televisor Entretoise fournie avec le téléviseur... - Page 19 Dimensions in. [mm] TV INTERFACE 23.62 600.0 11.81 300.0 WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 24.00 609.6 16.00 406.4 1.57 40.0 4.45 113.0 6.30 5.00 160.0 127.0 1.32 2.47 11.30 33.5 62.8 2.82 287.0 13.33 71.7 6.23°...
- Page 20 ESPAÑOL INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted. ¿Su televisor pesa No — ¡Perfecto! más de 79,3 kg (175 libras), 79,3 kg Sí...
- Page 21 ESPAÑOL PASO 1 Acoplar el soporte al televisor Ver PÁGINA Piezas y elementos de montaje para el PASO 1 ADVERTENCIA: Este producto contiene piezas pequeñas que podrían causar asfixia si se tragasen. Antes de comenzar a ensamblar la unidad, verifique que todas las piezas estén incluidas y en buen estado. En caso de que falten piezas o alguna esté...
- Page 22 FRANÇAIS INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT Avant de commencer, assurons-nous que ce support vous convient parfaitement! Votre téléviseur pèse-t-il plus Non — Parfait! 79,3 kg de 79,3 kg (175 Oui —...
- Page 23 FRANÇAIS ÉTAPE 1 Fixez le support de montage au téléviseur Voir à la PAGE Pièces et quincaillerie pour l'ÉTAPE 1 AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d’ é touffement. Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’ e lles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le Service à...
- Page 24 DEUTSCH WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist! Wiegt Ihr Nein – Perfekt! Fernseher inkl. 79,3 kg Zubehör mehr als Ja –...
-
Page 25: Fehlerbehebung Abmessungen
DEUTSCH SCHRITT 1 Befestigen der Anschlussplatte am Fernseher Siehe SEITE Teile und Befestigungsmaterialien für SCHRITT 1 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich bitte an den Kundendienst. - Page 26 NEDERLANDS ISTRUZIONI DI SICUREZZA IMPORTANTI – CONSERVARE QUESTE ISTRUZIONI – LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE QUESTO PRODOTTO Voordat u aan de slag gaat, moet u controleren of deze bevestiging geschikt is voor u! Weegt uw tv meer dan 79,3 kg Nee: perfect! 79,3 kg (175 lbs) inclusief...
- Page 27 NEDERLANDS STAP 1 De beugel aan de tv bevestigen zie PAGINA Onderdelen en materialen voor STAP 1 WAARSCHUWING! Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer voor de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice.
- Page 28 SVENSKA VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT Innan du sätter igång ska vi se till att den här upphängningen är perfekt för dig! Väger din TV mer Nej – Perfekt! än 79,3 kg (175 79,3 kg lbs) inklusive Ja –...
- Page 29 SVENSKA STEG 1 Montera fäste på TV Se SIDAN Delar och monteringstillbehör för STEG 1 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att inga delar fattas eller är skadade. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst.
- Page 30 РУССКИЙ ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Перед установкой убедитесь, что данное крепление идеально вам подходит! Ваш телевизор весит более 79,3 кг (175 Нет — превосходно! фунтов), включая 79,3 кг Да...
- Page 31 РУССКИЙ ШАГ 1 Закрепление кронштейна на телевизоре см. СТРАНИЦУ Комплектующие и крепежные элементы для ШАГА 1 ПРЕДУПРЕЖДЕНИЕ. В изделии есть мелкие детали, которые могут стать причиной удушения при попадании в дыхательные пути. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какие-либо детали отсутствуют...
- Page 32 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 中文 在开始安装之前，我们首先来确认此支架是否适合您！ 否 — 适合！ 您的电视机 的重量 是否 是 — 此支架不兼容。 79,3 公斤 访问 MountFinder.Sanus.com 或致电 美国: +1 (800) 359-5520 (EMEA:+31 (0) 495 580 852;英 超过 (175 国：+44 (0) 800 056 2853）查找兼容的支架。 磅 墙是什么材料 有木墙柱 实心混凝土或...
- Page 33 中文 步骤 1 安装电视 机托架 第 4 页 步骤1的材料和组件 警告：此产品包含若吞咽可能引致窒息危险的小部件。在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或 受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！ 1-1 选择电视机螺钉 (第 5 页). 1-2 确定电视机所需的隔圈 (第 5 页). 1-3 安装电视机托架组件 (第 6 页). 重要说明：为便于操作，皮带应与电视底部保持水平。 步骤 2 将壁板安装到墙壁上 第 7 页 对于木质安装，请遵循第8页的步骤2A。对于混凝土安装，请遵循第11页的步骤2B 步骤2的材料和组件 警告：此产品包含若吞咽可能引致窒息危险的小部件。在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或 受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！ 步骤 2A 安装在木框架墙上的选项 警告。避免潜在的人身伤害或财产损失！必须牢固拧紧所有四个方头螺栓...
- Page 34 日本語 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください 作業を始める前に、この取り付け方法が適しているかどうかを確認します。 テレビ は、右の重 量制限を 超えて い いいえ、超えていません。—この方法で取り付けられます。はい、超えています。—この取り付け方法は適し 79,3 kg ますか？ ていません。 MountFinder.Sanus.comをご覧になるか、 米国: +1 (800) 359-5520 (EMEA: +31 (0) 495 580 852、+44 (0) 800 056 2853（英国）に適切な取り付け方法について問い合わ せてください。 (175 ポンド 木製スタ コンクリートま テレビを掛ける壁の 鋼製スタ ッドと石 たはコンクリー...
- Page 35 日本語 手順1 テレビに壁掛けブラケットを取り付ける 4 ページ ステップ1のパーツとアクセサリ。 警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してくだ さい。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 1-1 テレビを留めるネジを選ぶ ページ). 1-2 テレビに合ったスペーサーを選ぶ ページ). 1-3 テレビに壁掛けブラケットを取り付ける ページ). 重要：ストラップは、簡単にアクセスできるようにテレビの底面と同じ高さにする必要があります。 手順2 壁面にウォールプレートを取り付ける 7 ページ 木材への取り付けについては、8ページのステップ2Aに従ってください。コンクリートへの取り付けについては、11ページのステップ2Bに従ってください。 ステップ2のパーツとアクセサリ。 警告：本製品には、誤って飲み込むと窒息する危険性のある、小さな部品が含まれています。組み立て始める前に、部品がすべて揃っており、破損していないことを確認してくだ さい。足りない部品や破損している部品がある場合は、販売店に返品せずに、カスタマーサービスまでご連絡ください。破損した部品は絶対に使用しないでください。 木製フレームの壁に設置するオプション 手順2A 注意：怪我や物的 害の可能性を避けてください！ 4つのラグボルト はすべて、壁プレート の不要な きを防ぐためにしっかりと める必要があります。次のステップに む 前に、壁プレートが壁にしっかりと固定されていることをーーしてください。 13ページのステップ3に みます。 コンクリート/コンクリートブロック壁取り付けオプション 手順2B 注意：人身事故や物的...
- Page 36 EMEA: +31 (0) 495 580 852 Legrand AV Inc. and its a iliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand AV makes no claim that the information contained herein covers all details, conditions, or variations.
