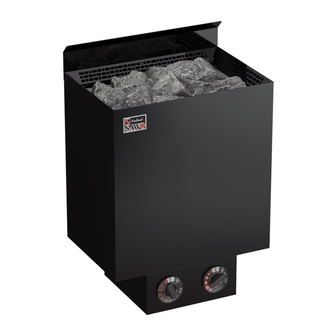

NORDEX HEATER
NRN-45NB
NRN-60NB
NRN-45NB-BL
NRN-60NB-BL
NRN-45NS
NRN-60NS
NRN-45NS-BL
NRN-60NS-BL
Wir gratulieren Ihnen zum Kauf eines
SAWOTEC Saunaofens. Bitte lesen Sie die
Bedienungsanleitung vor der Benutzung
des Saunaofens sorgfältig durch.
Seriennummer
Serial Number
ELEKTRISCHER SAUNAOFEN | ELECTRIC SAUNA HEATER
BEDIENUNGSANLEITUNG
NRN-80NB
NRN-80NB-BL
NRN-80NS
NRN-80NS-BL
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
Not for use in the USA, Canada and Mexico.
DEUTSCH | ENGLISH
NRN-90NB
NRN-90NB-BL
NRN-90NS
NRN-90NS-BL
Congratulations on your purchase of
SAWOTEC sauna heater!
Please read the manual carefully before
using the heater.
MANUAL
AVAILABLE AS:
•
TRENDLINE
Heizelemente
Heating Elements
Öffnung der Reset-
Taste
Reset Button Hole
Zeitschalter
Timer
Thermostat
Thermostat
Advertisement
Table of Contents
Related Manuals for Sawotec NORDEX NRN-45NB
Summary of Contents for Sawotec NORDEX NRN-45NB
- Page 1 NRN-60NS-BL NRN-80NS-BL NRN-90NS-BL Wir gratulieren Ihnen zum Kauf eines Congratulations on your purchase of SAWOTEC Saunaofens. Bitte lesen Sie die SAWOTEC sauna heater! Bedienungsanleitung vor der Benutzung Please read the manual carefully before des Saunaofens sorgfältig durch. using the heater.
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS Sicherheitshinweise ................4 Für Anwender: ...............4 Für Techniker: ................6 Installation des Heizgeräts ..............8 Anschlußplan ................10 Veränderung des Einbausteuergeräts ..........11 Sauna Steine ................12 Befüllen des Saunaofens mit Saunasteinen ........12 Einstellungen ................14 Termostat ................14 Zeitschalter ................14 Fühlerposition (NS-Modelle) ............ - Page 3 TABLE OF CONTENTS Safety instructions ................5 For user: ................5 For technicians: ..............7 Heater Installation ................9 Electrical diagram ................. 10 Repositioning of the Built-In Control Unit ........11 Heater Stones ................13 Loading stones into the heater ............13 Control Settings ................14 Thermostat ................
-
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte beachten Sie die folgenden Sicherheitsvorkehrungen, bevor Sie die Sauna benutzen bzw. wenn der Ofen installiert wird. Für Benutzer: • Dieses Produkt ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie unzureichender Erfahrung und Kenntnis bestimmt, es sei denn, es wird unter genauer Beaufsichtigung einer verantwortlichen Person verwendet, die über Kenntnisse und Erfahrung verfügt, oder der/die Benutzer wurde/wurden von einer solchen Person... -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS Please take note of these safety precautions before using the sauna or when installing the heater. For user: • This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person. -
Page 6: Für Techniker
Für Techniker: • Verdrahtung und Reparaturen müssen von einem qualifizierten Elektriker durchgeführt werden. • Halten Sie bei der Montage des Ofens die Mindestsicherheitsabstände ein. Siehe Seite 8. • Der elektronische Fühler und das elektronische Heizsystem sollten so montiert werden, dass sie nicht durch einströmende Luft gestört werden. Bei Verwendung einer separaten Steuerung müssen Regeleinheit und Bedienfeld außerhalb der Saunakabine montiert werden. -
Page 7: For Technicians
For technicians: • Wiring and repairs must be done by a certified electrician. • Follow the Minimum Safety Distances when mounting the heater. See page 8 • The electronic sensor and electronic heating system should be mounted in a way so that incoming air will not interfere with it. -
Page 8: Installation Des Heizgeräts
INSTALLATION DES OFENS Es wird empfohlen, den Ofen an der Wand zu platzieren, die der Tür am nächsten ist. Die durch die Tür erzeugte Luftzirkulation sollte mit der vom Ofen erzeugten Warmluft zusammenwirken. Beachten Sie aus Sicherheits- und Komfortgründen die angegebenen Mindestsicherheitsabstände (siehe Abb. -
Page 9: Heater Installation
HEATER INSTALLATION It is recommended that the heater be placed on the wall nearest to the door. The air circulation created by the door should work together with the hot air generated by the heater. For safety and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic volumes (See page 26). -
Page 10: Anschlußplan
ELEKTRISCHER ANSCHLUSSPLAN ELECTRICAL DIAGRAM Abb. 3 Fig. 3 NRN-45NB NRN-45NS NRN-60NB NRN-60NS NRN-80NB NRN-80NS NRN-90NB NRN-90NS 3 PHASEN 3 PHASEN 3 PHASE 3 PHASE ZEITSCHALTUHR THERMOSTAT TIMER THERMOSTAT a1 a a1 a 400V 3N~ a1 a 50/60Hz N U V W FÜHLER SENSOR 380-415V 3N~... -
Page 11: Veränderung Des Einbausteuergeräts
NEUPOSITIONIERUNG DER EINGEBAUTEN REGELEINHEIT Neupositionierung der Regeleinheit zu den Seiten hin ausgerichtet (rechts, links oder Mitte). Entfernen Sie die Schrauben von der unteren Abdeckung. Lösen Sie die Schrauben zur Befestigung des Schaltkastens (Abb. 4A). Nehmen Sie den Schaltkasten von der Heizstabhalterung. Drehen Sie den Schaltkasten vorsichtig in die gewünschte Position (Abb. -
Page 12: Sauna Steine
OFENSTEINE Der Hauptzweck der Steine im Ofen besteht darin, genügend Energie zu speichern, damit das auf die Steine gegebene Wasser effizient verdampft wird und so die richtige Luftfeuchtigkeit in der Saunakabine erhalten bleibt. Die Steine müssen mindestens einmal pro Jahr oder alle 500 Stunden entfernt werden, je nachdem, was zuerst eintritt. Alle Steinbruchstücke müssen aus dem Ofen entfernt und durch neue Steine ersetzt werden (siehe Beschreibung im Handbuch des Ofens). -
Page 13: Heater Stones
HEATER STONES The main purpose of the stones in the heater unit is to store enough energy to efficiently vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room. The stones must be removed at least once a year or every 500 hours which ever occurs first. -
Page 14: Einstellungen
EINSTELLUNGEN DER STEUERUNG THERMOSTAT Thermostat Stellen Sie die Temperatur der Sauna durch einfaches Drehen des Thermostat Bedienknopfes ein. Der Thermostat unterstützt automatisch die gewählte Temperatur. Im Falle einer Überhitzung des Ofens schaltet der Sicherheitsfühler den Ofen automatisch ab, auch wenn die Zeitschaltuhr eingeschaltet ist. -
Page 15: Fühlerposition (Ns-Modelle)
INSTALLATION DES OFENFÜHLERS SENSOR LOCATION Sensor Location NS heaters Wall Mounted Heater Sensor Location NB heaters WANDMONTIERTER OFEN Fühler Fühler Fühler Sensor Regulating Sensor Safety Sensor DRAUFSICHT SEITENANSICHT FÜHLERPOSITION (NS-MODELLE) Side View Top View Achten Sie darauf, dass Sie den Temperaturfühler mit Installation des Lufteinlasses der Sicherung oberhalb des Ofens gemäß... -
Page 16: Isolierung
ISOLIERUNG Die Sauna muss an den Wänden, der Decke und der Tür ordnungsgemäß isoliert sein. Ein Quadratmeter (m²) nicht isolierter Fläche erhöht das Raumvolumen bei der Ermittlung des Leistungsbedarfs des Ofens um ca. 1,2 m³. Siehe Seite 26. Stellen Sie sicher, dass die Saunakabine über einen angemessenen Feuchtigkeitsschutz verfügt. -
Page 17: Insulation
INSULATION The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the power requirement of the heater. See page 26. Ensure that moisture proofing is appropriate in sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 18: Aufheizen Der Saunakabine
AUFHEIZEN DER SAUNAKABINE VORSICHT! Beim ersten Aufheizen kann es zu Rauch- und Geruchsbildung kommen. Auf neuen Heizstäben befinden sich Betriebsstoffe aus dem Fertigungsprozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei entsteht Rauch und ein unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies gegebenenfalls Ihrer Gesundheit. -
Page 19: Heating Of The Sauna
HEATING OF THE SAUNA CAUTION! Smoke and odor formation when heating up for the first time. Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. -
Page 20: Wartung Der Sauna
WARTUNG DER SAUNA NACH JEDEM SAUNAGANG: Es wird empfohlen, während des Saunagangs Handtücher für die Bänke zu verwenden, um eine Verunreinigung der Saunabänke zu verhindern. Lassen Sie den Ofen nach dem Saunagang für 30 Minuten eingeschaltet, damit die Sauna schneller trocknet. Öffnen Sie danach die Lüftungsöffnungen oder die Saunatür. -
Page 21: Sauna Maintenance
SAUNA MAINTENANCE AFTER EVERY SAUNA SESSION: It is recommended to use bench towels during sauna session to prevent sauna benches getting dirty. After sauna session, leave heater on for 30 minutes so sauna will dry faster. After that, open air vents or sauna door. Empty pail from water AT LEAST 1 -4 TIMES PER YEAR: Remove heater stones. -
Page 22: Fehlersuche
FEHLERSUCHE Wenn sich der Ofen nicht oder die Saunakabine nur langsam aufheizt: NB-MODELLE: • Ist die Zeitschaltuhr auf den Betriebsbereich eingestellt? • Ist die Zeitschaltuhr eingeschaltet? Ist der Knopf der Zeitschaltuhr blockiert? (Der Abstand zwischen Knopf und Ofengehäuse muss 1–2 mm betragen.) Falls erforderlich, ziehen Sie den Knopf einige Millimeter heraus. -
Page 23: Diagnostic Table
DIAGNOSTIC TABLE If heater is not heating up or sauna room is heating up slowly: NB-MODELS: • Is timer set to the operating range? • Is the timer On? Is timer knob stuck? (Suitable gab is 1 - 2mm between knob and heater body) If necessary, pull out the knob couple of millimeters. -
Page 24: Ersatzteile Für Nordex-Ofen
ERSATZTEILE FÜR NORDEX-OFEN NRN-Reflektorblech Heizstab Heat Shield Sheet Wandbefestigungsblech NRN Mid-Reflection Sheet Heizstabverriegelung mit O-Ringen Klemmleiste Kabelhalterung Thermostatschalter Schalter der Zeitschaltuhr NRN-Kabelkasten Temperaturknopf Knopf der Zeitschaltuhr Kontrollleuchte der Zeitschaltuhr NRN Bottom Cover NRM-Verkabelungssatz 4,5 - 9,0 kW NORDEX HEATER SPARE PARTS NRN Reflection Sheet Heating Element Heat Shield Sheet... - Page 25 HP60-002 HP93-020 HP93-019 (Black) HP02-004 - H.E. SCA150 (1,5kW) HP02-005 - H.E. SCA200 (2,0kW) HP02-007 - H.E. SCA266 (2,66kW) HP02-008 - H.E. SCA300 (3,0kW) HP06-004 HP06-005 HP60-003 HP01-022-A2 (NS) HP01-022-A1 (NB) Eingebaute Regeleinheit Built-in Control Unit HP01-021 HP01-013 HP01-011 HP60-006 (NB) HP06-019-1 (NS) HP06-010 HP06-022...
-
Page 26: Technische Daten
HEIZSTÄBE HEATING ELEMENTS Abb. 8 Fig. 8 SCA150 SCA200 SCP200 SCA266 SCA300 TECHNISCHE DATEN TECHNICAL DATA GRÖSSE SICHE- OFEN- HEIZSTAB SAUNAKABINE VERSORGUNGS- KABELSTÄRKE STEINE STEUE- DES OFENS RUNG MODELL SPANNUNG RUNG LÄNGE BREITE HÖHE HEATING ELEMENT SAUNA ROOM SIZE OF HEATER SIZE OF CONTROL FUSE... - Page 27 PX 4 Alle Angaben können ohne Vorankündigung geändert werden. Subject to change without notice.
