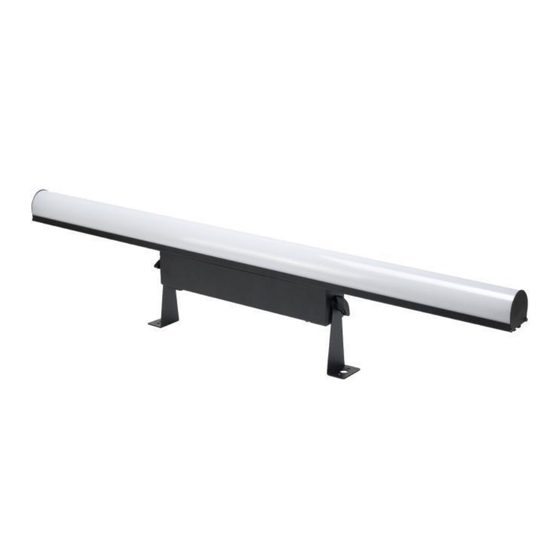

BoomToneDJ NEON BAR User Manual
  1. Manuals
  2. Brands
  3. BoomToneDJ Manuals
  4. Lighting Equipment
  5. NEON BAR
  6. User manual

BoomToneDJ NEON BAR User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
-NEON BAR-
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NEON BAR and is the answer not in the manual?

Questions and answers

Related Manuals for BoomToneDJ NEON BAR

Summary of Contents for BoomToneDJ NEON BAR

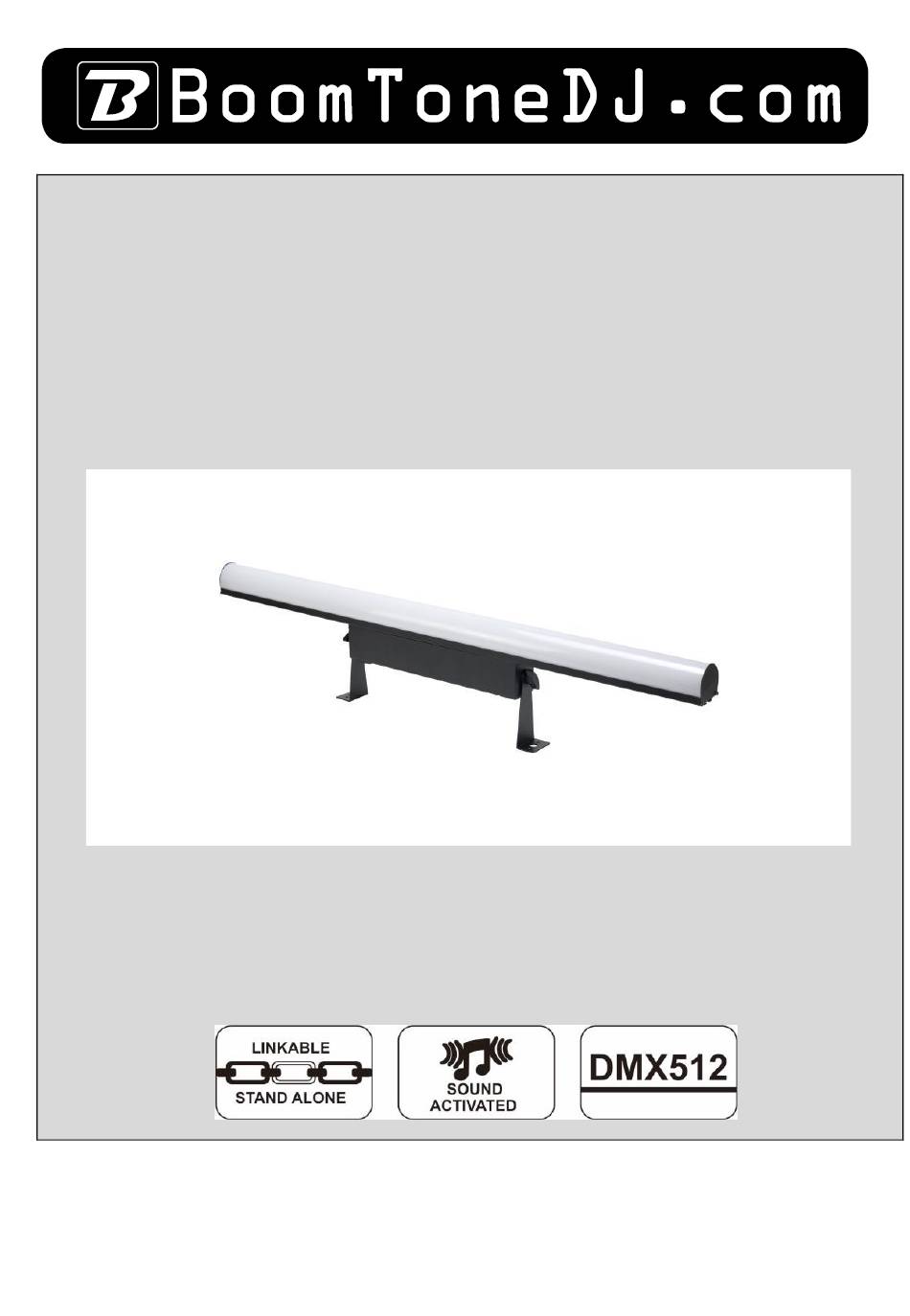

  • Page 1 -NEON BAR-...
  • Page 2 MODE D’EMPLOI – USER MANUAL Français 1- Instructions de sécurité Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. WARNING  Conservez ce manuel pour une future consultation. Si vous revendez cet appareil, veillez à transmettre également ce manuel d’utilisation au nouvel acquéreur.
  • Page 3 produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.  L’appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
  • Page 4 3-Modes de Fonctionnement Sélection du Mode de fonctionnement Affichage Valeur Fonction A001 Code d'adresse DMX512 8CH 1-512 D001 1-512 Code d'adresse DMX512 14 canaux Allumer/éteindre DMX ADYE ADYE/ADNO Au01 Changer de couleur Changement saccadé FF90 00-99 EE90 Changement en dégradé 00-99 CC90 Effet Pulse...

  • Page 5: Channel Function

    Protocole DMX 1 (A001) : Channel Function Description Gradation totale Gradation linéaire de 0 à 100 Gradation R Gradation du rouge, de l'obscurité à la luminosité Gradation V Gradation verte, de l'obscurité à la luminosité Gradation B Gradation bleue, de l'obscurité à la luminosité Stroboscope total Fonction 1...
  • Page 6 166-195 rouge bleu 196-225 vert bleu 226-255 rouge vert bleu 0-45 éteint 46-75 rouge 76-105 vert Troisième 106-135 bleu groupe 136-165 rouge vert 166-195 rouge bleu 196-225 vert bleu 226-255 rouge vert bleu 0-45 éteint 46-75 rouge 76-105 vert Quatrième 106-135 bleu groupe 136-165 rouge vert...
  • Page 7 196-225 vert bleu 226-255 rouge vert bleu 0-45 éteint 46-75 rouge 76-105 vert Sixième 106-135 bleu groupe 136-165 rouge vert 166-195 rouge bleu 196-225 vert bleu 226-255 rouge vert bleu 0-45 éteint 46-75 rouge 76-105 vert Septième 106-135 bleu CH10 groupe 136-165 rouge vert 166-195 rouge bleu...

  • Page 8: Dépannage

     Si vous utilisez un contrôleur équipé d’une sortie DMX en XLR 5 points, vous devez vous procurer un adaptateur XLR 5 points/3 points.  Sur le dernier appareil de la chaine DMX, il est conseillé d’utiliser un « bouchon DMX ». (une résistance de 120 Ohms 1/4W entre le pin 2(DMX-) et le pin 3(DMX+) placée dans un connecteur DMX mâle).

  • Page 9: Entretien

    6- Entretien Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important. Il est possible qu’un nettoyage des optiques par l’intérieur soit également nécessaire.
  • Page 10 USER MANUAL French 2- Safety instructions Before using your equipment, we recommend that you read all the instructions in this manual. WARNING  Keep this manual for future reference. If you resell this unit, please pass on this manual to the new owner. ...
  • Page 11 2- Technical specifications  Power supply ：AC100-240V 50/60Hz  Fuse：F3A/250V  Multicolor LED bar  Light sources: 124 LED 5050 3in1 RGB  DMX：8/14 channels  Numerous automatic programs  Power supply via IEC male connector  Max. power consumption: 40W ...
  • Page 12 F000 Stroboscope 000-255 Welding Strobe sound mode Soud/Sund Sund Sound mode Soud/Sund R255 000-255 G255 Green 000-255 B255 Blue 000-255 Eu01 Multifunction (single control function) 01-22 SP99 Multifunction speed control 00-99 A. DMX mode This mode allows you to control your fixture with a DMX controller. Each device must be "addressed"...
  • Page 13 Channel Function Description Total dimming 0-100% linear dimming, from dark to brightness Total stroboscope Dimmer 0-19 turn off 20-127 first line dimming 128-235 second line dimming 236-255 both line brightness 0-45 off 46-75 red 76-105 green 106-135 blue First group 136-165 red green 166-195 red blue 196-225 green blue...
  • Page 14 group 46-75 red 76-105 green 106-135 blue 136-165 red green 166-195 red blue 196-225 green blue 226-255 red green blue 0-45 off 46-75 red 76-105 green 106-135 blue Sixth group 136-165 red green 166-195 red blue 196-225 green blue 226-255 red green blue 0-45 off 46-75 red 76-105 green...

  • Page 15: Troubleshooting

    4. DMX mode (DMX connection)  If you're using a controller with an XLR 5-pin DMX output, you'll need an XLR 5-pin/3- pin adapter.  On the last device in the DMX chain, we recommend using a "DMX plug". (a 120 Ohm 1/4W resistor between pin 2 (DMX-) and pin 3 (DMX+), placed in a male DMX connector).

  • Page 16: Maintenance

    Unplug before servicing!  Use a clean cloth with very little glass cleaner. Always dry cleaned areas thoroughly. Le soussigné, MSC Distribution, déclare que l’équipement du type NEON BAR et de marque BoomtoneDJ est conforme aux directives en vigueur EN 2014/30/EU, EN 2011/65/EU, EN 2014/35/EU.
