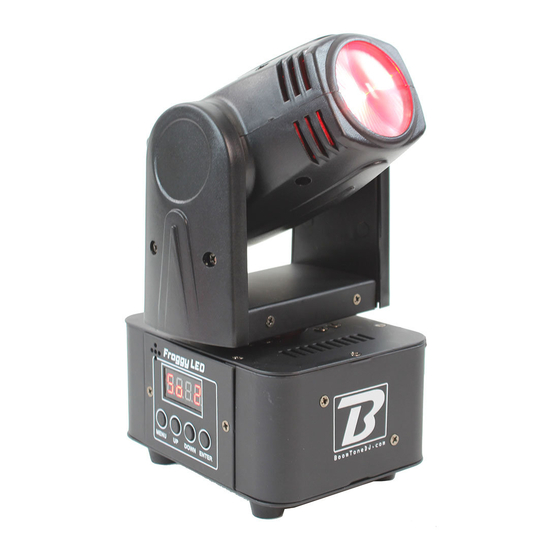

-Froggy LED RGBW-
-10W CREE LED RGBW-
MODE D'EMPLOI – USER MANUAL
1

Advertisement

Table of Contents
loading

Related Manuals for BoomToneDJ Froggy LED RGBW

Summary of Contents for BoomToneDJ Froggy LED RGBW

  • Page 1 -Froggy LED RGBW- -10W CREE LED RGBW- MODE D’EMPLOI – USER MANUAL...

  • Page 2: Instructions De Sécurité

    Ne pas regarder directement le faisceau lumineux.  Cet appareil Froggy LED RGBW doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil doit être vissé au crochet et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.

  • Page 3: Caractéristiques Techniques

    2- Caractéristiques techniques  1 LED CREE de 10W RGBW très haute luminosité.  Couleurs R(rouge), G(vert), B(bleu), Blanc(W)  L’appareil s’anime au rythme de la musique grâce au micro intégré  Effet stroboscope à vitesse variable.  3 modes de fonctionnement : Automatique, musical, DMX512 6 ou 11 canaux ...
  • Page 4 4-Menu de contrôle MENU Fonction A001 A512 Adresse DMX en mode 11 canaux D001 D512 Adresse DMX en mode 6 canaux TILT ON/OFF TILT inversé oui/non ON/OFF PAN inversé oui/non De01 De01 à 09 Choix du mode automatique de 1 à 9 SoUn So01à...

  • Page 5: Dépannage

    Dépannage Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil Froggy LED RGBW : A. L’appareil ne fonctionne pas du tout. 1. Vérifiez le cordon d’alimentation et le fusible. 2. Assurez-vous que votre prise soit bien alimentée. C. Ne réagit pas au son 1) Vérifiez le bon le mode...

  • Page 6: Safety Instructions

    English 1- Safety Instructions Please read the instructions carefully which include important information about the installation, operation and maintenance. WARNING  Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that he also receives this instruction booklet. ...

  • Page 7: Technical Specifications

    2- Technical Specifications  Dynamic effects Beam color :r, g, b, w  Beam color temperature: CTO, 7600K  Electronic dimming: 0-100% linear dimming  Strobe and pulse effects: 1-12 times/second, flicker free  Speed color-wheel: rotation effect and random color ...
  • Page 8 3-Control Modes 3 different modes available: 1. Auto (9 programs) 2. Sound (9 programs) 3. DMX: 6 or 11 channels 4-Menu MENU Fonction A001 A512 DMX address 11 channels mode D001 D512 DMX address 6 channels mode TILT ON/OFF TILT inversion YES/NO ON/OFF PAN inversion YES/NO De01...
  • Page 9 6 channels Fonction Contrôle de la fonction Dimmer 0-255:Dimming 0%-100% Strobe 0-255:Strobe from slow to fast Green Blue White Attention: How to set master-slave without connecting to DMX 1. The Sound Master-slave : Link all fixtures. Don’t connect the DMX Controller, set the address to A001, choose one fixture as Master, and set the one to Sound model(so 1,so 2).
  • Page 10 Troubleshooting : Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting:  A.The fixture does not work, no light o Check the connection of power and main fuse. o Measure the mains voltage on the main connector. ...
