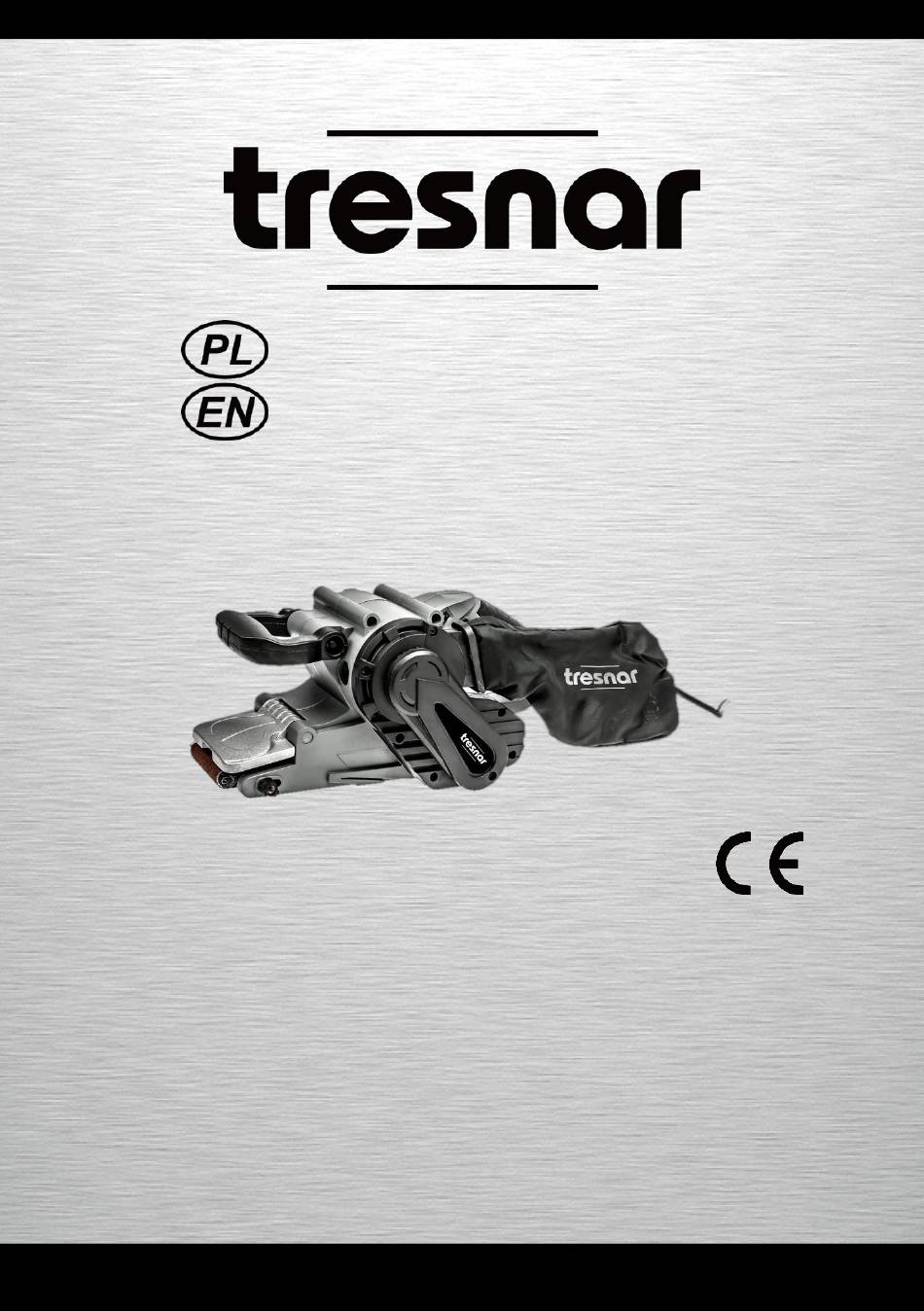

- Page 1 SZLIFIERKA TAŚMOWA BELT SANDER TBS-1010 Oryginalna Instrukcja Obsługi Instruction Manual nr kat. 4536...
-
Page 3: Oryginalna Instrukcja Obsługi
TBS-800 4536 Oryginalna Instrukcja Obsługi PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA ELEKTRONARZĘDZIA UWAGA! NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA Parametry techniczne Napięcie: 230V~/50Hz Pobór mocy: 1010W Rozmiar taśmy ściernej: 76x533 mm Prędkość bez obciążenia: 120-380 m/min Waga: 3,3 kg Poziom ciśnienia akustycznego LpA: 89,7 dB(A) - Page 4 TBS-800 4536 sieci (przewodowej) lub bezprzewodowego zasilanego z akumulatora. Miejsce pracy Miejsce pracy powinno być czyste i dobrze oświetlone. Bałagan na stole warsztatowym oraz niedostateczne oświetlenie sprzyjają wypadkom. Nie włączać urządzenia w otoczeniu wybuchowej atmosfery, np. w pobliżu łatwopalnych cieczy lub gazów, albo przy zapyleniu. Elektronarzędzia wytwarzają iskry, które mogą...
- Page 5 TBS-800 4536 pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas korzystania z elektronarzędzi może spowodować poważne obrażenia ciała. Używaj osobistego wyposażenia ochronnego. Zawsze noś ochronę oczu. Sprzęt ochronny, taki jak maski przeciwpyłowe, antypoślizgowe obuwie ochronne, kask ochronny lub ochrona słuchu stosowane w odpowiednich warunkach, zmniejszy obrażenia ciała.
- Page 6 TBS-800 4536 dzieci oraz innych nieprzeszkolonych osób. Elektronarzędzia w rękach niedoświadczonych osób są niebezpieczne. Konieczna jest należyta konserwacja urządzenia. Sprawdzić pod kątem niewspółosiowości lub zamocowania ruchomych części, pęknięcia części i wszelkich innych czynników, które mogą wpłynąć na pracę elektronarzędzia. W przypadku uszkodzenia, urządzenie należy naprawić...
-
Page 7: Szczególne Zasady Bezpieczeństwa
TBS-800 4536 Oznaczenie zgodności z normami bezpieczeństwa z dyrektywami Unii Europejskiej Produkt II klasy SZCZEGÓLNE ZASADY BEZPIECZEŃSTWA 1.Przed rozpoczęciem szlifowania, z obrabianego elementu należy usunąć wszystkie obce przedmioty, takie jak gwoździe czy śruby. 2.W miejscu pracy nie może być jakichkolwiek szmat, tkanin, przewodów, sznurów, itp. 3.Przed odłożeniem szlifierki należy ją... - Page 8 TBS-800 4536 Fot. 1 MONTAŻ Montaż worka pyłowego Niniejsze urządzenie wyposażone jest w króciec wydmuchowy oraz worek pyłowy. Zalecamy zawsze stosować worek pyłowy oraz maskę przeciwpyłową posiadającą aprobatę techniczną. Założyć worek pyłowy na króciec wydmuchu pyłu (patrz Fot. 2). Fot. 2 Włączanie i wyłączanie Podpiąć...
- Page 9 TBS-800 4536 Fot. 4 Centrowanie taśmy ściernej Przed rozpoczęciem pracy należy sprawdzić, czy taśma ścierna przesuwa się centralnie po rolkach. Wycentrowana taśma nie zsuwa się z rolek. Ustawić urządzenie z taśmą skierowaną do góry (patrz Fot. 5). Uruchomić szlifierkę i obserwować ruch taśmy. Jeżeli taśma będzie zsuwać...
- Page 10 TBS-800 4536 obrabianej powierzchni, ponieważ może to spowodować zerwanie paska napędowego. Szlifierkę należy przesuwać do przodu z równą prędkości. W przeciwnym razie, powierzchnia nie zostanie równomiernie wykończona. Po zakończeniu szlifowania zdjąć szlifierkę z obrabianego elementu i zwolnić przycisk włącznika. Przed odłożeniem szlifierki na stół, należy poczekać...
- Page 11 TBS-800 4536 Fot.9 Założyć taśmę ścierną na rolki (patrz Fot. 9). Taśma nie może stykać się krawędzią obudowy szlifierki a strzałki wydrukowane na wewnętrznej stronie taśmy muszą być zgodne z kierunkiem jej obrotów. Zwolnić dźwignię napinającą taśmy. UWAGA: Należy zachować ostrożność, ponieważ dźwignia znajduje się pod naprężeniem sprężyny.
-
Page 12: Ochrona Środowiska
TBS-800 4536 Położyć szlifierkę na stole roboczym i przy użyciu śrubokręta wykręcić nasadkę gniazda szczotki węglowej. (patrz Fot. 10). Wyjąć z gniazda starą szczotkę. Następnie włożyć w to samo miejsce nową szczotkę (patrz Fot. 11). Wykonać to samo z drugą szczotką węglową. Na końcu założyć nasadkę gniazda szczotki. - Page 13 TBS-800 4536 Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy w krajach Unii Europejskiej W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji. Pozbywanie się...
- Page 14 Nowa Wieś Rzeczna, 83-200 Starogard Gdański, Polska Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta . Przedmiot deklaracji : 4666 / SZLIFIERKA TAŚMOWA / TBS-1010 / TRESNAR Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego : dyrektywą...
- Page 15 TBS-800 4536 KARTA GWARANCYJNA SZLIFIERKA TAŚMOWA NAZWA URZĄDZENIA TBS-1010 NUMER 4666 KATALOGOWY SERIAL NR: NAPRAWY GWARANCYJNE DATA ZGŁOSZENIA DATA NAPRAWY DATA ZGŁOSZENIA DATA NAPRAWY ZAKRES ZAKRES NAPRAWY: NAPRAWY: PIECZĄTKA I PODPIS PIECZĄTKA I PODPIS DATA ZGŁOSZENIA DATA NAPRAWY DATA ZGŁOSZENIA...
-
Page 16: Warunki Gwarancji
SPÓŁKA KOMANDYTOWA UL. RZECZNA 1, NOWA WIEŚ RZECZNA 83-200 STAROGARD GDAŃSKI tel: 058 / 56 300 80 do 82 www.tresnar-tools.com “EGA Spółka z o.o.” Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel/fax:+48 58 56 300 80 ww.ega.com.pl... -
Page 17: General Power Tool Safety Warnings
TBS-800 4536 Translation of the original instruction manual Technical data Voltage: 230V~/50Hz Rated input: 1010W Belt size: 76x533 mm Belt no load speed: 120-380m/min Weight: 3,3kg Sound pressure level LpA: 89,7 dB (A) KpA: 3 dB (A) Sound power during operation LwA: 100,7 dB (A) KpA: 3 dB (A) The size of mechanical vibrations in the working environment operating on the upper limbs Drilling steel: ah = 5,075 m / s2;... - Page 18 TBS-800 4536 1) Work area a) Keep work area clean and well lit. Cluttered and dark areas invite accidents. b) Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
- Page 19 TBS-800 4536 f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used.
- Page 20 TBS-800 4536 Specific safety rules 1.Make sure that the foreign objects such as nails and screws have been removed from the work before commencing sanding. 2.Rags, cloths, cord, string and the like should never be left around the work area. 3.Always switch off before the sander is put down.
- Page 21 TBS-800 4536 Fig.2 Switching on and off Connect the plug to the power supply. To start the machine, squeeze the ON/OFF trigger switch; To stop the machine, release the ON/OFF trigger switch.(Fig.3). Warning! The sander is designed for dry sanding only and under no circumstances should it be used for wet sanding.
- Page 22 TBS-800 4536 Fig.4 Centralizing the sanding belt Check that the sanding belt is running centrally before using .Centralizing the belt is necessary to stop the belt running off the rollers. Turn the machine with the belt facing the operator (Fig.5).Start the Sander and observe how the sanding belt is running. If the sanding belt is seen to move along the rollers in either direction, it will require centralizing before use.
- Page 23 TBS-800 4536 Replacing the sanding belts Locate the belt tension lever (Fig.7)and pull outwards. Take care as the lever is under tension and may spring back to the closed position. Continue pulling the lever outwards until it locks in the position shown in Fig.7. Fig.7 Note: The Sanding belt has directional arrows printed on the inside of the belt (Fig.8).
- Page 24 TBS-800 4536 Fig.9 Note: Caution is required as the lever is under spring tension. Make sure the lever closes fully. With the new sanding belt fitted it must be checked to ensure that it is running centrally on the rollers (see section Centralizing the Sanding Belt). Maintenance Warning: Always ensure that the tool is switched off and the plug is removed from the power point before making any adjustments or maintenance procedures.
- Page 25 TBS-800 4536 Fig.10 Fig.11 Accessory 1.Sanding belt (fitted) ---------------------------------------------------------------------------------------1pc 2.Dust bag -----------------------------------------------------------------------------------------------------1pc 3.Auxiliary handle (fitted) ----------------------------------------------------------------------------------1pc 4.Carbon brush ---------------------------------------------------------------------------------------------1pair 5.Instruction manual ----------------------------------------------------------------------------------------1pc RECYCLING Electrical and electronic equipment waste (WEEE) might contain dangerous materials which can have a negative impact on the environment and human health if not collected separately.
- Page 27 TBS-800 4536 “EGA Spółka z o.o.” Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel/fax:+48 58 56 300 80 www.ega.com.pl...
- Page 28 TBS-800 4536 “EGA" Spółka z o.o. Spółka Komandytowa ul. Rzeczna 1, Nowa Wieś Rzeczna 83-200 Starogard Gdański tel,fax:+48 58 56 300 80 www,egatools.com...
