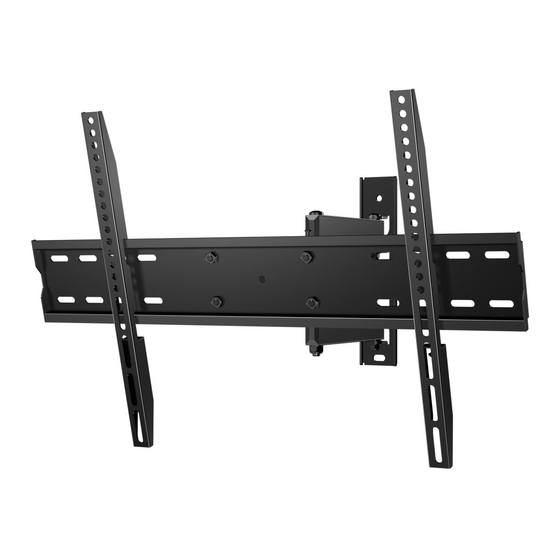

Secura QLF314-B7 Instruction Manual

Full motion tv mount

Hide thumbs

Table of Contents

Quick Links

Download this manual

QLF314-B 2

QLF314-B 7

FULL MOTION TV MOUNT

INSTRUCTION MANUAL

Texto en español, página 16

Texte français page 19

Deutscher Text Seiten 22

Nederlandse tekst op pagina 25

Svensk text sida 28

Русский текст: стр. 31

日本のテキスト、34ペジ

中文文本，第37页

Need help?

Do you have a question about the QLF314-B7 and is the answer not in the manual?

Questions and answers

Summary of Contents for Secura QLF314-B7

Page 1 WE’RE HERE TO HELP Want to watch a video that shows how easy this is? Watch it now at: www.san.us/3035 QLF314-B 2 Get it right the first time. HeightFinder™ shows you QLF314-B 7 where to drill. FULL MOTION TV MOUNT Use it now: SANUS.com/3046 INSTRUCTION MANUAL...
Page 2: Important Safety Instructions
This mount is NOT compatible. 80 lbs. Use with products heavier than the maximum weights weigh MORE than Visit secura-av.com or US: +1 (888) 434-0381 call (36.2 kg) indicated may result in collapse of the mount and its 80 lbs.
Page 3: Wall Plate
Dimensions TV INTERFACE 24.43 620.4 3.94 100.0 16.14 16.93 430.0 410.0 1.02 26.0 WALL PLATE TOP VIEW - EXTENDED SIDE VIEW - EXTENDED 2.17 1.18 55.0 30.0 0.35 9.0 THRU 15° 10° 10.39 8.80 264.0 25 ° TO 45° 223.5 14.19 360.4 2.6°...
Page 4: Supplied Parts And Hardware
Supplied Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
Page 5 STEP 2 Parts and Hardware Lag Bolt (qty. 2) 5/16 x 2¾ in. Wall Plate Template (qty. 1) Washer (Lag Bolt) (qty. 2) 5/16 in. For concrete installations ONLY CAUTION : Do not use in drywall or wood Concrete Anchor (qty.
Page 6: Step 1 Attach Brackets To Tv
STEP 1 Attach Brackets to TV 1.1 Select TV Screw Diameter 1.2 Select TV Screw Length and Spacers Only one screw size fits your TV. NO SPACER SPACER NEEDED • Flat Back TV • Flat Back TV • Rounded or with Irregular Back TV Extra Space Needed...
Page 7 1. 3 Attach TV Brackets to Your TV Level and center your TV brackets over your TV's mounting hole pattern, and install using the screw combination you selected. CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. Tighten the screws only enough to secure the TV bracket to the TV.
Page 8: Wood Stud Installation
Attach Wall Plate STEP 2A Wood Stud Installation CAUTION: Avoid potential personal injury or property damage! ● Drywall covering the wall, must not exceed 5/8 in. (16 mm) ● Minimum wood stud size: nominal 2 x 4 in. (51 x 102 mm) actual 1½ x 3½ in. (38 x 89 mm) ●...
Page 9 CAUTION: Avoid potential injuries or property damage! Improper use could reduce the holding power of the lag bolts Do not over-tighten the lag bolts NOTE: If needed, you can make small level adjustments to the wall plate by loosening the bottom lag bolt and shifting the wall plate until level.
Page 10 Attach Wall Plate STEP 2B Solid Concrete or Concrete Block Option CAUTION: Avoid potential personal injury or property damage! ● Mount the wall plate assembly directly onto the concrete surface ● Minimum solid concrete thickness: 8 in. (203 mm) ● Minimum concrete block size: 8 x 8 x 16 in.
Page 11 CAUTION: Avoid potential injuries or property damage! Improper use could reduce the holding power of the lag bolts Do not over-tighten the lag bolts NOTE: If needed, you can make small level adjustments to the wall plate by loosening the bottom lag bolt and shifting the wall plate until level.
Page 12: Step 3 Attach Tv To Wall Plate
STEP 3 Attach TV to Wall Plate HEAVY! You may need assistance with this step. CAUTION: Avoid potential personal injuries and property damage! TV brackets must be centered AND span the faceplate of wall plate assembly...
Page 13 IMPORTANT: You may need to back out locking screws to allow the TV brackets to rest flat against the wall plate assembly CAUTION: Avoid potential personal injury or property damage! Locking screws must be tightened BEHIND wall plate assembly to secure the TV in place .
Page 14: Tilt Adjustment
TV Adjustments TILT ADJUSTMENT LEVEL ADJUSTMENT Remove the TV before adjusting. To adjust the tilt level of your TV, loosen the tilt adjustment knob , adjust the Loosen the bottom lag bolt , adjust wall plate assembly , then TV to the desired tilt angle and retighten the tilt adjustment knob tighten the bottom lag bolt NOTE: Once your TV is in place, tighten the tilt adjustment knob CAUTION:...
Page 15: Removing The Tv
REMOVING THE TV HEAVY! You may need assistance with this step.
Page 16 ¿Su televisor pesa más de 36,2 kg (80 lb) incluidos los accesorios? No: ¡Perfecto! 36,2 kg Sí: Esta montura NO es compatible. Visite secura-av.com o llame al número P: +31 (0) 495 580 852 • Reino Unido: +44 (0) 800 056 2853 para encontrar una (80 lb) montura compatible.
Page 17 ESPAÑOL PASO 1 Conectar los soportes al televisor Consulte la página 6 1.1 Seleccione el diámetro de los tornillos del televisor Solo se adapta a su televisor un tamaño de tornillo. 1.2 Seleccione la longitud de los tornillos y los espaciadores del televisor SIN ESPACIADOR •...
Page 18 ESPAÑOL PASO 2B Fijar la placa de pared a la pared - Opción de hormigón macizo o bloques de hormigón Consulte la página 10 PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. ● Monte el conjunto de placa de pared directamente sobre la superficie de hormigón.
Page 19 Non — Parfait ! 36,2 kg OUI — Ce support n'est PAS compatible. Rendez-vous sur secura-av.com ou appelez le P: +31 (0) 495 580 852 • RU: +44 (0) 800 056 2853 pour trouver un support compatible. (80lb) De quoi est Cloison sèche à...
Page 20 FRANÇAIS ÉTAPE 1 Fixation des supports au téléviseur Voir à la page 6 1.1 Sélectionnez le diamètre des vis pour le téléviseur Votre téléviseur ne prend en charge qu’une seule taille de vis. 1.2 Sélectionnez la longueur des vis et les entretoises pour le téléviseur SANS ENTRETOISE •...
Page 21 FRANÇAIS ÉTAPE 2B Fixation de la plaque murale - Option béton solide ou bloc de béton Voir à la page 10 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! ● Montez l'ensemble de la plaque murale directement sur la surface de béton ●...
Page 22 Nein – Perfekt! 36,2 kg Ja – Diese Halterung ist NICHT kompatibel. Besuchen Sie secura-av.com oder rufen Sie P: +31 (0) 495 580 852 • Vereinigtes Königreich: +44 (0) 800 056 2853 an, um eine kompatible (80lbs) Halterung zu finden.
Page 23 DEUTSCH SCHRITT 1 Befestigen der Anschlussplatten am Fernseher Siehe Seite 6 1.1 Wählen Sie den Schraubendurchmesser für den Fernseher aus Nur eine Schraubengröße passt für Ihren Fernseher. 1.2 Wählen Sie die Schraubenlänge und die Distanzscheiben für den Fernseher aus KEINE DISTANZSCHEIBE •...
Page 24 DEUTSCH SCHRITT 2B Anbringen der Wandplatte an der Wand – Massivbeton- oder Betonblock-Option Siehe Seite 10 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Montieren Sie die Wandplatte direkt an der Betonfläche ● Mindestdicke der Massivbetonwand: 203 mm (8") ● Mindestmaße des Betonblocks: 203 x 203 x 406 mm (8 x 8 x 16") ●...
Page 25 Weegt uw tv meer dan 36,2 kg (80lbs.), inclusief accessoires? Nee: prima! 36,2 kg Ja: deze wandbevestiging is NIET geschikt. Ga naar secura-av.com of bel P: +31 (0) 495 580 852 • VK: +44 (0) 800 056 2853 om een geschikte wandbevestiging te vinden. (80lbs.) Gipsplaat met...
Page 26 NEDERLANDS STAP 1 De beugels aan de tv monteren zie pagina 6 1.1 De schroeven voor de tv selecteren (dikte) Slechts één schroefgrootte is geschikt voor uw tv. 1.2 De schroeflengte en afstandhouders voor de tv selecteren GEEN AFSTANDHOUDER • TV met vlakke achterkant [tv-beugels liggen plat op uw tv] Gebruik korte tv-schroeven .
Page 27 NEDERLANDS STAP 2B De wandplaat bevestigen - massief beton of betonblokken zie pagina 10 LET OP: Voorkom lichamelijk letsel of materiële schade! ● Bevestig de wandplaat rechtstreeks op het betonnen oppervlak ● Minimale dikte massief beton: 203 mm (8 in.) ●...
Page 28 Väger din TV mer än 36,2 kg (80lbs.) inklusive tillbehör? Nej – Perfekt! 36,2 kg Ja – Det här monteringsfästet är INTE kompatibelt. Besök secura-av.com eller ring oss på P: +31 (0) 495 580 852 • Storbritannien: +44 (0) 800 056 2853 för att hitta ett kompatibelt (80lbs.) fäste.
Page 29 SVENSKA STEG 1 Installera fästen på TV:n Se sidan 6 1.1 Välja skruvdiameter för TV:n Endast en skruvstorlek passar TV:n. 1.2 Välja skruvlängd och distansbrickor för TV:n INGEN DISTANSBRICKA • Flatback-TV [TV-fästena ligger platt på TV:n] Använd korta TV-skruvar . Distansbrickor ej nödvändigt.
Page 30 SVENSKA STEG 2B Installera väggplattan – Alternativ för betong eller betongblock Se sidan 10 FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! ● Montera väggplattan direkt på betongytan ● Minimitjocklek på betong: 203 mm (8 tum) ● Minimistorlek på betongblock: 203 x 203 x 406 mm (8 x 8 x 16 tum) ●...
Page 31 Ваш телевизор весит более 36,2 кг (80 фунтов) вместе с принадлежностями? Нет — Прекрасно! 36,2 кг Да — Это крепление НЕ подходит. Посетите веб-сайт secura-av.com или позвоните по телефону P: +31 (0) 495 580 852 • Великобритания: +44 (0) 800 056 2853, чтобы найти подходящее крепление. (80 фунтов) Из...
Page 32 РУССКИЙ ШАГ 1 Крепление кронштейнов на телевизор См. стр. 6 1.1 Выбор диаметра винтов для телевизора Для вашего телевизора подходят винты только одного размера. 1.2 Выбор длины винтов для телевизора и прокладок БЕЗ ПРОКЛАДОК • Телевизор с плоской стенкой [телевизионные кронштейны плоско прилегают к телевизору] Используйте...
Page 33 РУССКИЙ ШАГ 2B Крепление настенной пластины к стене – крепление на стену из бетона или бетонных блоков См. стр. 10 ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Установите настенную пластину в сборе непосредственно на бетонную поверхность ●...
Page 34 日本語安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください始める前に、このマウントがあなたの用途に最適であるかを確認します！お使いのテレビおよびアクセサリを合わせた重量が 36.2 kg（80ポンド）以上ありますか？いいえ — 最適です！ 36.2 kg はい — このマウントは、適合しません。secura-av.com をご覧になるか、P: +31 (0) 495 580 852 • 英国: +44 (0) 800 056 2853 に（80ポンド）お電話いただき、適合するマウントをご確認ください。木製スタッド打放しコンクリート壁はなんで注意：はっきりしない？に石膏ボード？...
Page 35 日本語手順 1 ブラケットをテレビに取り付ける 6 ページを参照 1.1 適切な直径のネジを選ぶお使いのテレビに適したネジのサイズは 1 種類だけです。 1.2 適切な長さのネジとスペーサーを選ぶスペーサーなし • 背面が平らなテレビ [テレビブラケットをテレビに直接取り付ける] 短いネジを使用します。スペーサーは不要です。スペーサーが必要 • 背面の平らなテレビ（追加の空間を必要とするもの） [ネジ穴が深い、またはケーブルが干渉する場合] • 背面が丸みを帯びている等、平らでないテレビ [テレビブラケットをテレビ背面に平行に取り付けられない場合] 長いネジとスペーサーで、テレビとテレビブラケットの間に隙間を作ります。注意：ネジ、ワッシャー、スペーサーの組み合わせとすべてのブラケットの間で、ネジ山が十分にかみ合っていることを確認します。 - 短すぎると、テレビを支えることができません。- 長すぎると、テレビを損傷します。 1.3 テレビにテレビブラケットを取り付けるテレビブラケットが、テレビ背面の中央に位置が揃っていることを確認してから、選択したネジ...
Page 36 日本語手順 2B ウォールプレートの取付 - 打ち放しコンクリートまたはコンクリートブロックオプション 10 ページを参照注意：ケガをしたり、壁面を破損しないように注意してください！ ● ウォールプレートアッセンブリを、直接コンクリート面に取り付けます ● 打放しコンクリートの最小厚：203 mm（8 インチ） ● コンクリートブロックの最小サイズ：203 x 203 x 406 mm（8 x 8 x 16 インチ） ● ファスナー間の最小水平間隔：406 mm（16 インチ）注意：ラグボルトを適切に使用しないと、しっかりと支えることができない場合があります。ラグボルトを、締め過ぎてはいけません。注記：必要に応じて、アームアセンブリーの縦方向を多少調整できます。これを行うには、下部のラグボルトを緩め、アームアセンブリーを動かしてスタッドに対して垂直にします。調整が完了したら、下部のラグボルトを締めます。手順 3 テレビをウオールプレートに取り付ける 12 ページを参照...
Page 37 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书在开始安装之前，我们首先来确认此支架是否适合您！您的电视机连同附件的重量超过 36.2 kg (80 lbs) 吗？否 — 适合！ 36.2 kg 是 — 此支架不兼容。访问 secura-av.com 或致电 P: +31 (0) 495 580 852 • 英国: +44 (0) 800 056 2853 查找兼容的支架。 (80 lbs) 墙是什么材料有木墙柱的实心混凝土或...
Page 38 中文步骤 1 向电视机安装托架参见第 6 页 1.1 选择电视机螺钉直径只有一种螺钉尺寸适用于您的电视机。 1.2 选择电视机螺钉长度和隔圈无需隔圈 • 后部平直电视机 [电视机托架平放在电视机上] 使用较短的电视机螺钉。无需使用隔圈。需要隔圈 • 需要额外空间 [因应嵌孔较深或线缆较多的情况] 的后部平直电视机 • 圆背形或背面不规则形电视机 [电视机托架无法紧贴在电视机上] 使用较长的电视机螺钉和隔圈，以便在电视机和电视机托架之间创造额外的空间。注意：确保螺纹已充分与螺钉/垫圈/隔板的组合以及电视机托架啮合。 - 配合过短将无法支承电视机。- 配合过长将会损坏电视机。 1.3 将电视机托架安装到电视机确保电视机托架在电视背面呈水平居中状态，然后根据需要用螺钉组合或...
Page 39 中文步骤 2B 安装壁板 - 实心混凝土或混凝土砌块墙参见第 10 页注意：避免潜在人身伤害或财产损毁！ ● 直接安装壁板组件到混凝土表面上 ● 最小实心混凝土厚度：203 mm (8 英寸) ● 最小混凝土砌块尺寸：203 x 203 x 406 mm (8 x 8 x 16 英寸) ● 扣件之间的最小水平间隔：406 mm (16 英寸) 注意：不当使用可能减少方头螺栓的保持力。请勿过度紧固方头螺栓。注意：如果需要，可以按以下方法对壁板进行水平微调：松开底部方头螺栓，移动壁板直至水平。调节完成后，紧固底部的方头螺栓。...
Page 40 Legrand makes no representation of warranty, expressed or implied, regarding the information contained herein. Legrand assumes no responsibility for accuracy, completeness or su iciency of the information contained in this document. ©2022 Legrand AV Inc. All rights reserved. Secura is a brand of Legrand. All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
