ΘΕΡΜΟΣΤΑΤΗΣ ΨΥΞΗΣ - ΘΕΡΜΑΝΣΗΣ Μοντέλο REF-VD1 V3 12VAC/DC
Περιγραφή
Ο REF-VD1 είναι ένας θερμοστάτης ελέγχου θαλάμων ψύξης - θέρμανσης. Μέσω ενός PTC αισθητηρίου θερμοκρασίας, ελέγχει θερμοκρασίες κλίμακας
-50÷+150°C (-58÷+302°F). Διαθέτει ένα ρελέ (30Α) σε λειτουργία ψύξης – θέρμανσης – θέρμανσης με αντίστροφη μέτρηση, λειτουργία απόψυξης, βομβητή
για alarm (buzzer) και μια ψηφιακή είσοδο πόρτας με έλεγχο του ρελέ. Μέσω της σειριακής εισόδου μπορεί να συνδεθεί με το καταγραφικό θερμοκρασιών
Mini Logger για εφαρμογές HACCP.
Λειτουργίες των button

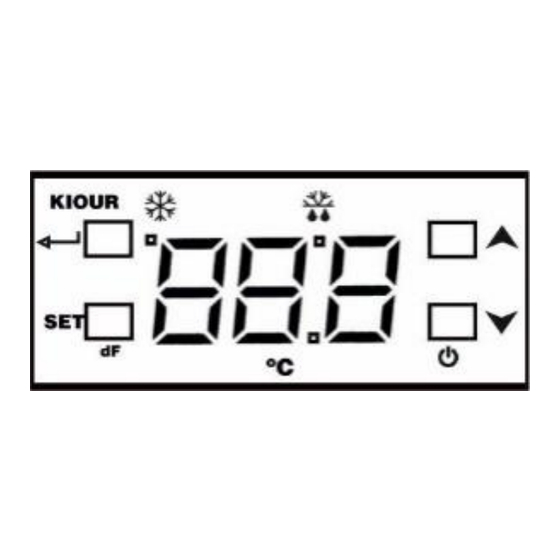

Ενδείξεις και button
ένδειξη λειτουργία
button
συμπιεστής ON
απόψυξη ON
button λειτουργία
enter
κάτω βελάκι
ΟΝ/ΟFF θερμοστάτη
σίγαση βομβητή
πάνω βελάκι
ΟΝ/ΟFF θερμοστάτη
set
SET
χειροκίνητη απόψυξη
dF SET
χειροκίνητη θέρμανση
dF
Τεχνικά χαρακτηριστικά
Προγραμματισμός των παραμέτρων
Τροφοδοσία: 12VAC/DC 50/60Hz
Πατώντας [
Μέγιστη ισχύς λειτουργίας: 3 W
Ασφάλεια τροφοδοσίας - ασφάλεια τήξεως: 0.5Α
Απεικονίζεται η πρώτη παράμετρος SPo και με τα [
Αισθητήριο θερμοκρασίας PTC παράμετροι όπως παρουσιάζονται στον πίνακα των παραμέτρων.
Ακρίβεια: 0.1°C / 1°C
Πατώντας [
Βομβητής (buzzer) alarm
μεταβάλλεται.
Σειριακή είσοδος
Πατώντας [
Ρελέ 250VAC 30A resistive load 2HP
παραμέτρου.
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80 °C Πατώντας [
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 29x71mm
Συνδεσμολογία με κλέμες
Σειριακή είσοδος
Ο REF-VD1 συνδέεται μέσω της σειριακής εισόδου στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός
alarm. Η ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων UF και Add.
 Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.
 Mini Logger καταγραφικό: Ο θερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface NET-INS-485 για

συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες, να
παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
Θέρμανση με αντίστροφη μέτρηση (παράμετρος rHC = 2)
Για rHC = 2 το ρελέ δουλεύει σε θέρμανση βάσει χρόνου "Hod" ενώ στην οθόνη απεικονίζεται η ένδειξη SET. Πατώντας
η ένδειξη "rUn". Πατώντας το [ ] βλέπουμε τον υπολειπόμενο χρόνο. Όταν ο χρόνος ολοκληρωθεί το ρελέ απενεργοποιείται και απεικονίζεται η ένδειξη "End". Ξαναπα-
τώντας SET μπορούμε να εκκινήσουμε τη διαδικασία από την αρχή. Κάθε στιγμή ο θερμοστάτης ελέγχει το ρελέ βάσει του Set Point. Αν αλλάξει το SPo κατά το "rUn"
αλλάζει αυτομάτως και ο έλεγχος του ρελέ. Δεν ισχύει το ίδιο όμως για τον χρόνο Hod, όπου στο επόμενο "rUn" θα πάρει τη νέα καταχώρηση.
Συνδεσμολογία
λειτουργία
πατημένο μια φορά κρατώντας το πατημένο
εισαγωγή στο μενού των
παραμέτρων
-
επικύρωση νέας τιμής
παραμέτρου
ένδειξη κλίμακας θερμοκρασίας
°C/°F -
σίγαση βομβητή
- -
εκκινεί χειροκίνητα η απόψυξη
επικύρωση νέας τιμής
εκκινεί χειροκίνητα η θέρμανση
παραμέτρου
με την αντίστροφη μέτρηση
] εισερχόμαστε στο μενού των παραμέτρων.
], [ ] εμφανίζονται οι υπόλοιπες
] απεικονίζεται η τιμή της παραμέτρου και με τα [ ], [ ]
] ή [ ] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της
] εξερχόμαστε από το μενού των παραμέτρων.
] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
SET
] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
] και εμφανίζεται η ένδειξη: Yo = Write Ο.K. ή YF = Write Fail.
. Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
εκκινεί το ρελέ και στην οθόνη απεικονίζεται
SET
Διαστάσεις
Πίνακας παραμέτρων
α/α
1 SΡo SET POINT: θερμοκρασία ελέγχου του θαλάμου
2 SLo κατώτερο όριο θερμοκρασίας του SPo
3 SΗi ανώτερο όριο θερμοκρασίας του SPo
4 diF διαφορικό λειτουργίας ρελέ
ταυτόχρονα
5 Cod κωδικός εισαγωγής στο μενού των παραμέτρων = "22"
πατημένα
6 Cr ελάχιστος χρόνος OFF του συμπιεστή
-
Σε περίπτωση βλάβης αισθητήρα (LF1) και σε λειτουργία ψύξης, ο συμπιεστής λειτουργεί ως
7 CF εξής: 0 = 40% ΟΝ συμπιεστή (3min ΟΝ, 4min OFF), 1 = ΟΝ συνεχώς ο συμπιεστής
Σε λειτουργία θέρμανσης το ρελέ απενεργοποιείται.
Αριθμός κύκλων deFrost ανά 24h, όπου 0 = δεν κάνει deFrost και για παράδειγμα:
8 dF dF = 4  24h / 4 = 6h, δηλαδή κάνει deFrost ανά 6h.
ON/OFF
Σε λειτουργία θέρμανσης το deFrost απενεργοποιείται.
θερμοστάτη
9 dt μέγιστη διάρκεια deFrost
όριο θερμοκρασίας deFrost: πάνω από αυτή τη θερμοκρασία σταματάει το αυτόματο
10 dL deFrost. Το χειροκίνητο deFrost είναι διάρκειας 20min και δε σταματάει με το όριο
-
θερμοκρασίας της παραμέτρου.
11 do είδος deFrost: συμπιεστής OFF (δεν προγραμματίζεται)
12 dr χρόνος αποστράγγισης νερού (dripping time) όπου ο συμπιεστής είναι OFF μετά το deFrost
διάρκεια του deFrost κατά την οποία εμφανίζεται η ένδειξη dF,
13 td
όπου 0 = απεικονίζεται η θερμοκρασία θαλάμου κατά τη διάρκεια του deFrost
14 ΑJ1 ρύθμιση διαφοράς θερμοκρασίας από την πραγματική μετρούμενη θερμοκρασία
15 ΑJ2 δε λειτουργεί η παράμετρος
16 tS καθυστέρηση απεικόνισης θερμοκρασίας στην οθόνη
17 FC εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ °C/°F δε μεταβάλλουν το SPο
18 Ηοd χρόνος αντίστροφης μέτρησης (σε λειτουργία θέρμανσης με αντίστροφη μέτρηση, rHC = 2)
19 tr time response: χρόνος απόκρισης της συσκευής στη λειτουργία του δικτύου
20 dHL χρόνος καθυστέρησης στην ενεργοποίηση του alarm "AHi" και "ALo"
λειτουργία σειριακής εξόδου, όπου 0 = λειτουργεί με το δίκτυο και το κλειδί μνήμης,
21 UF 1 = σύνδεση με εξωτερική συσκευή για έξοδο alarm.
ΠΡΟΣΟΧΗ: όταν η τιμή στην παράμετρο Add είναι ≠ 0, αυτόματα προγραμματίζεται Uf = 0.
22 ΑLo ρύθμιση ενεργοποίησης alarm χαμηλής θερμοκρασίας θαλάμου
23 ΑHi ρύθμιση ενεργοποίησης alarm υψηλής θερμοκρασίας θαλάμου
Ενεργοποίηση alarm πόρτας "do" (0=OFF, 1=ON με ΝC επαφή, 2=ΟΝ με NO επαφή).
24 Od
Σε λειτουργία θέρμανσης η πόρτα απενεργοποιείται.
χρόνος καθυστέρησης στην ενεργοποίηση του alarm "AHi" μετά το deFrost
25 tH
κατά τη διάρκεια του deFrost δεν ενεργοποιείται το alarm AHi
μετά από χρόνο dE κλείνει ο συμπιεστής και ενεργοποιείται το alarm της πόρτας "dor",
26 dE
όταν κλείσει η πόρτα ανοίγει ο συμπιεστής και φεύγει το alarm
27 rHC λειτουργία ρελέ όπου 0 = ψύξη, 1 = θέρμανση, 2 = θέρμανση με αντίστροφη μέτρηση
28 dEC απεικόνιση θερμοκρασίας σε ακέραιο ή δεκαδικό όπου dEC = 0 ακέραιο, dEC = 1 δεκαδικό
Διεύθυνση της συσκευής σε λειτουργία δικτύου CAMIN.
29 Add
Για σύνδεση με το καταγραφικό Mini Logger πρέπει Add = 1.
alarm
1 LF1 βλάβη αισθητηρίου θερμοκρασίας θαλάμου
2 ΑLo χαμηλή θερμοκρασία θαλάμου
3 ΑHi υψηλή θερμοκρασία θαλάμου
4 dοr ανοικτή πόρτα θαλάμου, όταν ανοίγει η πόρτα του θαλάμου ο συμπιεστής σταματάει αυτόματα
Τα alarm απενεργοποιούνται αυτόματα όταν φύγει η αιτία ενεργοποίησης.
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευής.
Rev1.4.270716 Η
παράμετρος
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν
ηλεκτρομαγνητικών διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
min max def UOM
SLo SΗi 2 °C/°F
-50 SΗi -2 °C/°F
SLo 150 8 °C/°F
0 25 3 °C/°F
0 255 0 -
0 4 0 min
0 1 0 -
0 12 4 -
1 90 18 min
0 25 10 °C/°F
- - - -
0 10 0 min
0 99 20 min
-9 15 0 °C/°F
- - - -
0 20 0 sec
0 1 0 °C/°F
1 255 1 min
5 100 20 msec
0 99 0 min
0 1 0 -
-50 150 -4 °C/°F
-50 150 15 °C/°F
0 2 0 -
0 255 1 sec
0 99 0 min
0 2 0 -
0 1 0 -
0 255 0 -
