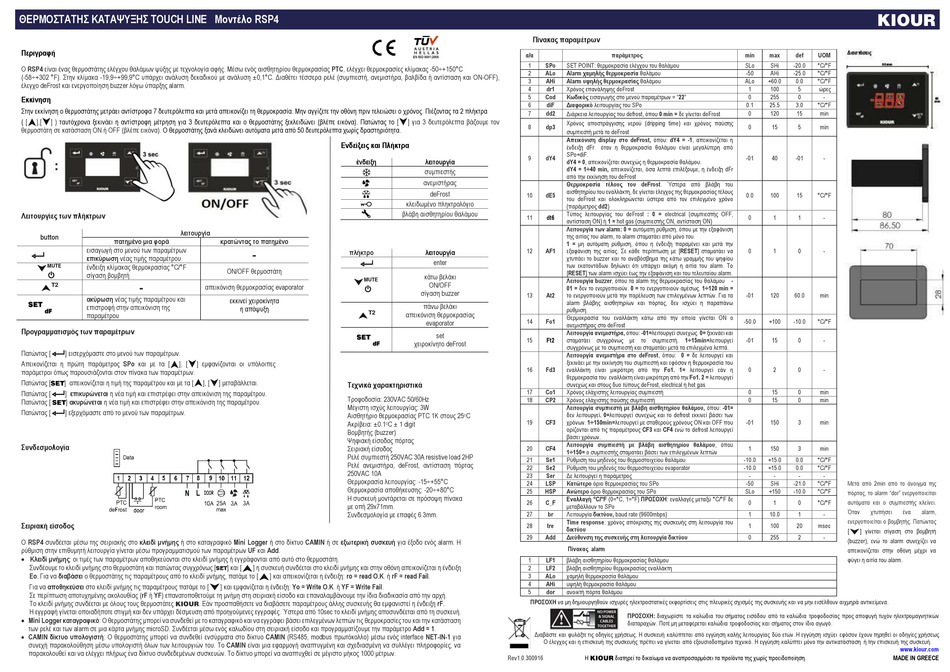

KIOUR TOUCH LINE RSP4 Start-Up

ΘΕΡΜΟΣΤΑΤΗΣ ΚΑΤΑΨΥΞΗΣ TOUCH LINE Μοντέλο RSP4
Περιγραφή

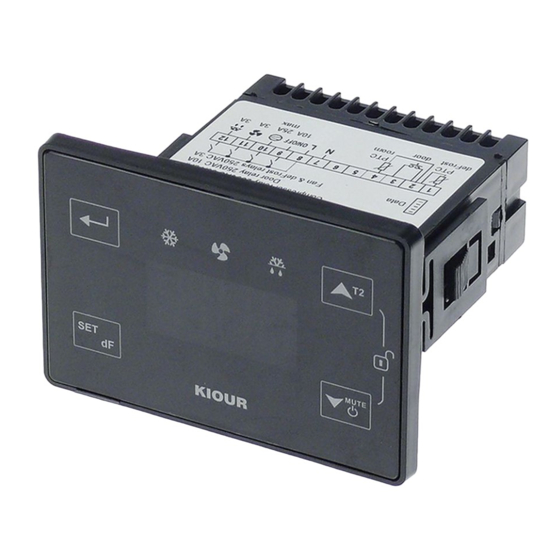

Ο RSP4 είναι ένας θερμοστάτης ελέγχου θαλάμων ψύξης με τεχνολογία αφής. Μέσω ενός αισθητηρίου θερμοκρασίας PTC, ελέγχει θερμοκρασίες κλίμακας -50÷+150°C
(-58÷+302 °F). Στην κλίμακα -19,9÷+99,9°C υπάρχει ανάλυση δεκαδικού με ανάλυση ±0,1°C. Διαθέτει τέσσερα ρελέ (συμπιεστή, ανεμιστήρα, βαλβίδα ή αντίσταση και ON-OFF),
έλεγχο deFrost και ενεργοποίηση buzzer λόγω ύπαρξης alarm.
Εκκίνηση
Στην εκκίνηση ο θερμοστάτης μετράει αντίστροφα 7 δευτερόλεπτα και μετά απεικονίζει τη θερμοκρασία. Μην αγγίζετε την οθόνη πριν τελειώσει ο χρόνος. Πιέζοντας τα 2 πλήκτρα
( [ ],[ ] ) ταυτόχρονα ξεκινάει η αντίστροφη μέτρηση για 3 δευτερόλεπτα και ο θερμοστάτης ξεκλειδώνει (βλέπε εικόνα). Πατώντας το
θερμοστάτη σε κατάσταση ON ή OFF (βλέπε εικόνα). Ο θερμοστάτης ξανά κλειδώνει αυτόματα μετά από 50 δευτερόλεπτα χωρίς δραστηριότητα.
Λειτουργίες των πλήκτρων
λειτουργία
button
πατημένο μια φορά
εισαγωγή στο μενού των παραμέτρων
επικύρωση νέας τιμής παραμέτρου
ένδειξη κλίμακας θερμοκρασίας °C/°F
MUTE
σίγαση βομβητή
T2 -
ακύρωση νέας τιμής παραμέτρου και
επιστροφή στην απεικόνιση της
παραμέτρου
Προγραμματισμός των παραμέτρων
Πατώντας [ ] εισερχόμαστε στο μενού των παραμέτρων.
Απεικονίζεται η πρώτη παράμετρος SPo και με τα [ ], [ ] εμφανίζονται οι υπόλοιπες
παράμετροι όπως παρουσιάζονται στον πίνακα των παραμέτρων.
Πατώντας [ ] απεικονίζεται η τιμή της παραμέτρου και με τα [
Πατώντας [ ] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] ακυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] εξερχόμαστε από το μενού των παραμέτρων.
Συνδεσμολογία
Σειριακή είσοδος
Ο RSP4 συνδέεται μέσω της σειριακής στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός alarm. Η
ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων UF και Add.
 Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες . Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.
 Mini Logger καταγραφικό: Ο θερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
 CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface NET-IN-1 για
συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες, να
παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
Ενδείξεις και Πλήκτρα
ένδειξη
κρατώντας το πατημένο
πλήκτρο
-
ON/OFF θερμοστάτη
απεικόνιση θερμοκρασίας evaporator
εκκινεί χειροκίνητα
η απόψυξη
], [ ] μεταβάλλεται.
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3W
Αισθητήριο θερμοκρασίας PTC 1K στους 25
Ακρίβεια: ±0.1
Βομβητής (buzzer)
Ψηφιακή είσοδος πόρτας
Σειριακή είσοδος
Ρελέ συμπιεστή 250VAC 30A resistive load 2HP
Ρελέ ανεμιστήρα, deFrost, αντίσταση πόρτας
250VAC 10A
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80°C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 29x71mm.
Συνδεσμολογία με επαφές 6.3mm.
] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
SET
] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
] και εμφανίζεται η ένδειξη: Yo = Write Ο.K. ή YF = Write Fail.
Πίνακας παραμέτρων
α/α
1 SΡo
2 ALo
3 AΗi
4 dr1
5 Cod
6 diF
7 dd2
[ ] για 3 δευτερόλεπτα βάζουμε τον
8 dp3
9 dY4
λειτουργία
συμπιεστής
ανεμιστήρας
deFrost
10 dE5
κλειδωμένο πληκτρολόγιο
βλάβη αισθητηρίου θαλάμου
11 dt6
12 AF1
λειτουργία
enter
κάτω βελάκι
ΟΝ/ΟFF
σίγαση buzzer
13 At2
πάνω βελάκι
απεικόνιση θερμοκρασίας
14 Fo1
evaporator
set
15 Ft2
χειροκίνητο deFrost
16 Fd3
17 Co1
18 CP2
o C
19 CF3
C ± 1 digit
o
20 CF4
21 Se1
22 Se2
23 Ser
24 LSP
25 HSP
26 C_F
27 br
28 tre
29 Add
1 LF1
2 LF2
3 ΑLo
4 AΗi
5 dοr
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευή.
Rev1.0.300916
παράμετρος min
SET POINT: θερμοκρασία ελέγχου του θαλάμου SLo
Alarm χαμηλής θερμοκρασία θαλάμου -50
Alarm υψηλής θερμοκρασίας θαλάμου ALo
Χρόνος επανάληψης deFrost
Κωδικός εισαγωγής στο μενού παραμέτρων = "22"
Διαφορικό λειτουργίας του SPο 0.1
Διάρκεια λειτουργίας του defrost, όπου 0 min = δε γίνεται deFrost
Χρόνος αποστράγγισης νερού (dripping time) και χρόνος παύσης
συμπιεστή μετά το deFrost
Απεικόνιση display στο deFrost, όπου: dY4 = -1, απεικονίζεται η
ένδειξη dFr όταν η θερμοκρασία θαλάμου είναι μεγαλύτερη από
SΡο+diF.
-01
dY4 = 0, απεικονίζεται συνεχώς η θερμοκρασία θαλάμου.
dY4 = 1÷40 min, απεικονίζεται, όσα λεπτά επιλέξουμε, η ένδειξη dFr
από την εκκίνηση του deFrost
Θερμοκρασία τέλους του deFrost. Ύστερα από βλάβη του
αισθητηρίου του εναλλάκτη, δε γίνεται έλεγχος της θερμοκρασίας τέλους
0.0
του deFrost και ολοκληρώνεται ύστερα από τον επιλεγμένο χρόνο
(παράμετρος dd2)
Τύπος λειτουργίας του deFrost : 0 = electrical (συμπιεστής OFF,
αντίσταση ΟΝ) ή 1 = hot gas (συμπιεστής ON, αντίσταση ON)
Λειτουργία των alarm: 0 = αυτόματη ρύθμιση, όπου με την εξαφάνιση
της αιτίας του alarm, το alarm σταματάει από μόνο του.
1 = μη αυτόματη ρύθμιση, όπου η ένδειξη παραμένει και μετά την
εξαφάνιση της αιτίας. Σε κάθε περίπτωση με [RESET] σταματάει να
χτυπάει το buzzer και το αναβόσβημα της κάτω γραμμής του ψηφίου
των εκατοντάδων δηλώνει ότι υπάρχει ακόμη η αιτία του alarm. Το
[RESET] των alarm ισχύει έως την εξαφάνιση και του τελευταίου alarm.
Λειτουργία buzzer, όπου τα alarm της θερμοκρασίας του θαλάμου -
01 = δεν το ενεργοποιούν. 0 = το ενεργοποιούν αμέσως. 1÷120 min =
το ενεργοποιούν μετά την παρέλευση των επιλεγμένων λεπτών. Για τα -01
alarm βλάβης αισθητηρίων και πόρτας, δεν ισχύει η παραπάνω
ρύθμιση.
Θερμοκρασία του εναλλάκτη κάτω από την οποία γίνεται ON ο
-50.0
ανεμιστήρας στο deFrost
Λειτουργία ανεμιστήρα, όπου: -01=λειτουργεί συνεχώς. 0= ξεκινάει και
σταματάει συγχρόνως με το συμπιεστή. 1÷15min=λειτουργεί -01
συγχρόνως με το συμπιεστή και σταματάει μετά τα επιλεγμένα λεπτά.
Λειτουργία ανεμιστήρα στο deFrost, όπου: 0 = δε λειτουργεί και
ξεκινάει με την εκκίνηση του συμπιεστή και εφόσον η θερμοκρασία του
εναλλάκτη είναι μικρότερη από την Fo1. 1= λειτουργεί εάν η
θερμοκρασία του εναλλάκτη είναι μικρότερη από την Fo1. 2 = λειτουργεί
συνεχώς και στους δυο τύπους deFrost, electrical ή hot gas
Χρόνος ελάχιστης λειτουργίας συμπιεστή
Χρόνος ελάχιστης παύσης συμπιεστή
Λειτουργία συμπιεστή με βλάβη αισθητηρίου θαλάμου, όπου: -01=
δεν λειτουργεί. 0=λειτουργεί συνεχώς και το defrost εκκινεί βάσει των
χρόνων. 1÷150min=λειτουργεί με σταθερούς χρόνους ON και OFF που -01
ορίζονται από τις παραμέτρους CF3 και CF4 ενώ το defrost λειτουργεί
βάσει χρόνων.
Λειτουργία συμπιεστή με βλάβη αισθητηρίου θαλάμου, όπου
1÷150= ο συμπιεστής σταματάει βάσει των επιλεγμένων λεπτών
Ρύθμιση του μηδενός του θερμοστοιχείου θαλάμου -10.0
Ρύθμιση του μηδενός του θερμοστοιχείου evaporator -10.0
Δε λειτουργεί η παράμετρος
Κατώτερο όριο θερμοκρασίας του SPο -50
Ανώτερο όριο θερμοκρασίας του SPο SLo
Εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ °C/°F δε
μεταβάλλουν το SPo
Λειτουργία δικτύου, baud rate (9600mbps)
Time response: χρόνος απόκρισης της συσκευής στη λειτουργία του
δικτύου
Διεύθυνση της συσκευής στη λειτουργία δικτύου
Πίνακας alarm
βλάβη αισθητηρίου θερμοκρασίας θαλάμου
βλάβη αισθητηρίου θερμοκρασίας εναλλάκτη
χαμηλή θερμοκρασία θαλάμου
υψηλή θερμοκρασία θαλάμου
ανοικτή πόρτα θαλάμου
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν ηλεκτρομαγνητικών
διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Η διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
max def UOM
SHi -20.0 °C/°F
AHi -25.0 °C/°F
+60.0 0.0 °C/°F
1 100 5 ώρες
0 255 0 -
25.5 3.0 °C/°F
0 120 15 min
0 15 5 min
40 -01 -
100 15 °C/°F
0 1 1 -
0 1 0 -
120 60.0 min
+100 -10.0 °C/°F
15 0 -
0 2 0 -
0 15 0 min
0 15 0 min
150 3 min
1 150 3 min
+15.0 0.0 °C/°F
+15.0 0.0 °C/°F
- - - -
SΗi -21.0 °C/°F Μετά από 2min από το άνοιγμα της
+150 -10.0 °C/°F
πόρτας, το alarm "dor" ενεργοποιείται
0 1 0 °C/°F αυτόματα και ο συμπιεστής κλείνει.
Όταν χτυπήσει ένα alarm,
1 10.0 1 -
ενεργοποιείται ο βομβητής. Πατώντας
1 100 20 msec
[ ] γίνεται σίγαση στο βομβητή
0 255 2 -
(buzzer), ενώ το alarm συνεχίζει να
απεικονίζεται στην οθόνη μέχρι να
φύγει η αιτία του alarm.
www.kiour.com
MADE IN GREECE
