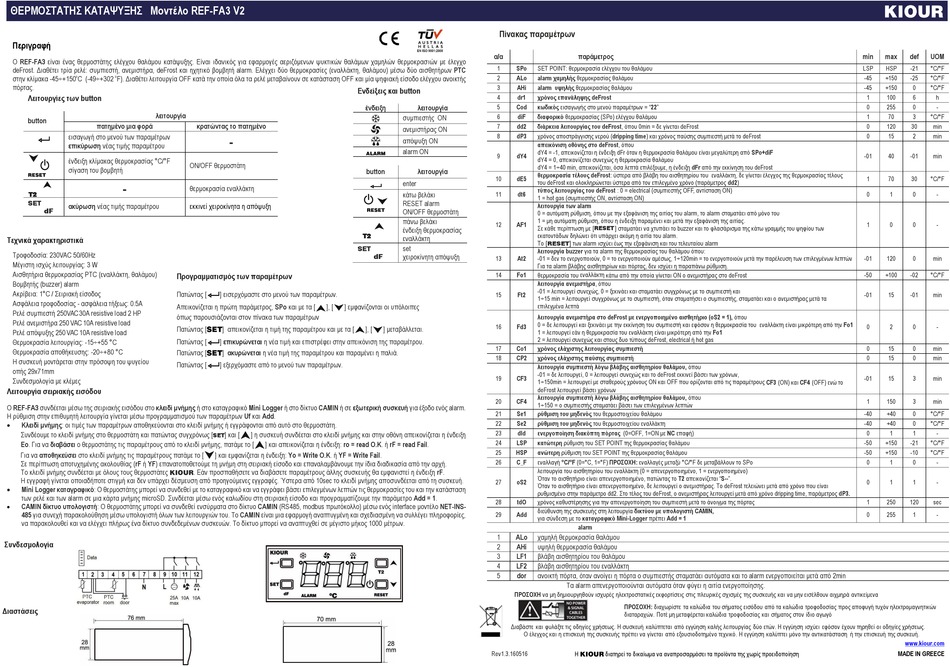

KIOUR REF-FA3 V2 Quick Start Manual

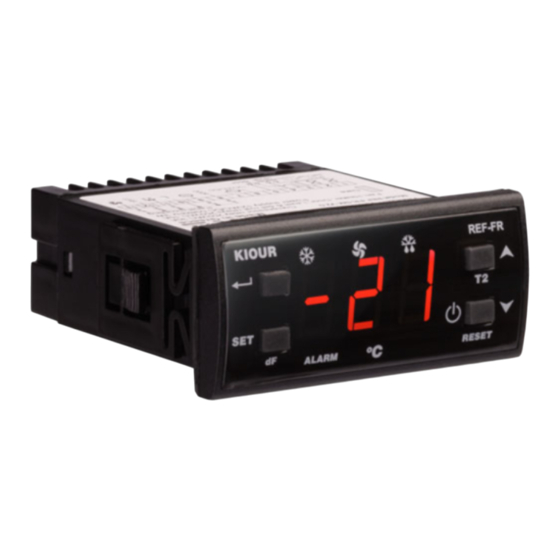

ΘΕΡΜΟΣΤΑΤΗΣ ΚΑΤΑΨΥΞΗΣ Μοντέλο REF-FA3 V2
Περιγραφή
Ο REF-FΑ3 είναι ένας θερμοστάτης ελέγχου θαλάμου κατάψυξης. Είναι ιδανικός για εφαρμογές αεριζόμενων ψυκτικών θαλάμων χαμηλών θερμοκρασιών με έλεγχο
deFrost. Διαθέτει τρία ρελέ: συμπιεστή, ανεμιστήρα, deFrost και ηχητικό βομβητή alarm. Ελέγχει δύο θερμοκρασίες (εναλλάκτη, θαλάμου) μέσω δύο αισθητήρων PTC
στην κλίμακα -45÷+150 o C (-49÷+302 o F). Διαθέτει λειτουργία OFF κατά την οποία όλα τα ρελέ μεταβαίνουν σε κατάσταση OFF και μία ψηφιακή είσοδο ελέγχου ανοικτής
πόρτας.
Λειτουργίες των button
λειτουργία
button
πατημένο μια φορά
εισαγωγή στο μενού των παραμέτρων
επικύρωση νέας τιμής παραμέτρου
ένδειξη κλίμακας θερμοκρασίας °C/°F
σίγαση του βομβητή
-
SET
ακύρωση νέας τιμής παραμέτρου
dF
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3 W
Αισθητήρια θερμοκρασίας PTC (εναλλάκτη, θαλάμου)
Προγραμματισμός των παραμέτρων
Βομβητής (buzzer) alarm
Ακρίβεια: 1°C / Σειριακή είσοδος Πατώντας [
Ασφάλεια τροφοδοσίας - ασφάλεια τήξεως: 0.5Α
Απεικονίζεται η πρώτη παράμετρος, SPo και με τα [
Ρελέ συμπιεστή 250VAC 30A resistive load 2 ΗΡ
όπως παρουσιάζονται στον πίνακα των παραμέτρων
Ρελέ ανεμιστήρα 250 VAC 10A resistive load
Πατώντας [
Ρελέ απόψυξης 250 VAC 10A resistive load
Θερμοκρασία λειτουργίας: -15÷+55 °C Πατώντας [
Θερμοκρασία αποθήκευσης: -20÷+80 °C
Πατώντας [
Η συσκευή μοντάρεται στην πρόσοψη του ψυγείου
Πατώντας [
οπής 29x71mm
Συνδεσμολογία με κλέμες
Λειτουργία σειριακής εισόδου
Ο REF-FA3 συνδέεται μέσω της σειριακής εισόδου στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός alarm.
Η ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων Uf και Add.
 Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.

Mini Logger καταγραφικό: Ο θερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface μοντέλο NET-INS-

485 για συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες,
να παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
Συνδεσμολογία
Διαστάσεις
Ενδείξεις και button
ένδειξη
κρατώντας το πατημένο
-
ON/OFF θερμοστάτη
button
θερμοκρασία εναλλάκτη
εκκινεί χειροκίνητα η απόψυξη
SET
] εισερχόμαστε στο μενού των παραμέτρων.
], [ ] εμφανίζονται οι υπόλοιπες
] απεικονίζεται η τιμή της παραμέτρου και με τα [ ], [
] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
] ακυρώνεται η νέα τιμή της παραμέτρου και παραμένει η παλιά.
] εξερχόμαστε από το μενού των παραμέτρων.
] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
SET
] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
] και εμφανίζεται η ένδειξη: Yo = Write O.K. ή YF = Write Fail.
. Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
Πίνακας παραμέτρων
α/α
1 SΡo SET POINT: θερμοκρασία ελέγχου του θαλάμου
2 ΑLο alarm χαμηλής θερμοκρασίας θαλάμου
3 AHi alarm υψηλής θερμοκρασίας θαλάμου
4 dr1 χρόνος επανάληψης deFrost
λειτουργία 5 Cod κωδικός εισαγωγής στο μενού παραμέτρων = "22"
6 diF διαφορικό θερμοκρασίας (SΡo) ελέγχου θαλάμου
συμπιεστής ON
7 dd2 διάρκεια λειτουργίας του deFrost, όπου 0min = δε γίνεται deFrost
ανεμιστήρας ON
8 dP3 χρόνος αποστράγγισης νερού (dripping time) και χρόνος παύσης συμπιεστή μετά το deFrost
απόψυξη ON
απεικόνιση οθόνης στο deFrost, όπου
alarm ON
dY4 = -1, απεικονίζεται η ένδειξη dFr όταν η θερμοκρασία θαλάμου είναι μεγαλύτερη από SΡο+diF
9 dY4
dY4 = 0, απεικονίζεται συνεχώς η θερμοκρασία θαλάμου
dY4 = 1÷40 min, απεικονίζεται, όσα λεπτά επιλέξουμε, η ένδειξη dFr από την εκκίνηση του deFrost
λειτουργία
θερμοκρασία τέλους deFrost: ύστερα από βλάβη του αισθητηρίου του εναλλάκτη, δε γίνεται έλεγχος της θερμοκρασίας τέλους
10 dE5
του deFrost και ολοκληρώνεται ύστερα από τον επιλεγμένο χρόνο (παράμετρος dd2)
enter
τύπος λειτουργίας του deFrost : 0 = electrical (συμπιεστής OFF, αντίσταση ΟΝ)
κάτω βελάκι 11 dt6
1 = hot gas (συμπιεστής ON, αντίσταση ON)
RESET alarm
λειτουργία των alarm
ON/OFF θερμοστάτη
0 = αυτόματη ρύθμιση, όπου με την εξαφάνιση της αιτίας του alarm, το alarm σταματάει από μόνο του
1 = μη αυτόματη ρύθμιση, όπου η ένδειξη παραμένει και μετά την εξαφάνιση της αιτίας.
πάνω βελάκι
12 ΑF1
Σε κάθε περίπτωση με [
ένδειξη θερμοκρασίας
εκατοντάδων δηλώνει ότι υπάρχει ακόμη η αιτία του alarm.
εναλλάκτη
Το [ RESET
set
λειτουργία buzzer για τα alarm της θερμοκρασίας του θαλάμου όπου:
dF χειροκίνητη απόψυξη
13 At2 -01 = δεν το ενεργοποιούν, 0 = το ενεργοποιούν αμέσως, 1÷120min = το ενεργοποιούν μετά την παρέλευση των επιλεγμένων λεπτών
Για τα alarm βλάβης αισθητηρίων και πόρτας, δεν ισχύει η παραπάνω ρύθμιση.
14 Fo1 θερμοκρασία του εναλλάκτη κάτω από την οποία γίνεται ON ο ανεμιστήρας στο deFrost
λειτουργία ανεμιστήρα, όπου
-01 = λειτουργεί συνεχώς, 0 = ξεκινάει και σταματάει συγχρόνως με το συμπιεστή και
15 Ft2
1÷15 min = λειτουργεί συγχρόνως με το συμπιεστή, όταν σταματήσει ο συμπιεστής, σταματάει και ο ανεμιστήρας μετά τα
επιλεγμένα λεπτά
λειτουργία ανεμιστήρα στο deFrost με ενεργοποιημένο αισθητήριο (οS2 = 1), όπου
0 = δε λειτουργεί και ξεκινάει με την εκκίνηση του συμπιεστή και εφόσον η θερμοκρασία του εναλλάκτη είναι μικρότερη από την Fo1
16 Fd3
] μεταβάλλεται.
1 = λειτουργεί εάν η θερμοκρασία του εναλλάκτη είναι μικρότερη από την Fo1
2 = λειτουργεί συνεχώς και στους δυο τύπους deFrost, electrical ή hot gas
17 Co1 χρόνος ελάχιστης λειτουργίας συμπιεστή
18 CΡ2 χρόνος ελάχιστης παύσης συμπιεστή
λειτουργία συμπιεστή λόγω βλάβης αισθητηρίου θαλάμου, όπου
-01 = δε λειτουργεί, 0 = λειτουργεί συνεχώς και το deFrost εκκινεί βάσει των χρόνων,
19 CF3
1÷150min = λειτουργεί με σταθερούς χρόνους ON και OFF που ορίζονται από τις παραμέτρους CF3 (ON) και CF4 (OFF) ενώ το
deFrost λειτουργεί βάσει χρόνων
λειτουργία συμπιεστή λόγω βλάβης αισθητηρίου θαλάμου, όπου
20 CF4
1÷150 = ο συμπιεστής σταματάει βάσει των επιλεγμένων λεπτών
21 Se1 ρύθμιση του μηδενός του θερμοστοιχείου θαλάμου
22 Se2 ρύθμιση του μηδενός του θερμοστοιχείου εναλλάκτη
23 dld ενεργοποίηση διακόπτη πόρτας (0=OFF, 1=ON με ΝC επαφή)
24 LSP κατώτερη ρύθμιση του SET POINT της θερμοκρασίας θαλάμου
25 HSP ανώτερη ρύθμιση του SET POINT της θερμοκρασίας θαλάμου
26 C_F εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ °C/°F δε μεταβάλλουν το SPo
λειτουργία του αισθητηρίου του εναλλάκτη (0 = απενεργοποιημένο, 1 = ενεργοποιημένο)
Όταν το αισθητήριο είναι απενεργοποιημένο, πατώντας το T2 απεικονίζεται "S--".
27 oS2
Όταν το αισθητήριο είναι απενεργοποιημένο, δε λειτουργεί ο ανεμιστήρας. Το deFrost τελειώνει μετά από χρόνο που είναι
ρυθμισμένο στην παράμετρο dd2. Στο τέλος του deFrost, o ανεμιστήρας λειτουργεί μετά από χρόνο dripping time, παράμετρος dP3.
28 tdO χρόνος καθυστέρησης για την απενεργοποίηση του συμπιεστή μετά το άνοιγμα της πόρτας
διεύθυνση της συσκευής στη λειτουργία δικτύου με υπολογιστή CAMIN,
29 Add
για σύνδεση με το καταγραφικό Mini-Logger πρέπει Add = 1
1 ΑLo χαμηλή θερμοκρασία θαλάμου
2 ΑHi υψηλή θερμοκρασία θαλάμου
3 LF1 βλάβη αισθητηρίου του θαλάμου
4 LF2 βλάβη αισθητηρίου του εναλλάκτη
5 dor ανοικτή πόρτα, όταν ανοίγει η πόρτα ο συμπιεστής σταματάει αυτόματα και το alarm ενεργοποιείται μετά από 2min
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευή.
Rev1.3.160516
παράμετρος
RESET ] σταματάει να χτυπάει το buzzer και το φλασάρισμα της κάτω γραμμής του ψηφίου των
] των alarm ισχύει έως την εξαφάνιση και του τελευταίου alarm
alarm
Τα alarm απενεργοποιούνται αυτόματα όταν φύγει η αιτία ενεργοποίησης.
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν ηλεκτρομαγνητικών
διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό
Η διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση
min max def UOM
LSP HSP -21 °C/°F
-45 +150 -25 °C/°F
-45 +150 0 °C/°F
1 100 6 h
0 255 0 -
1 70 3 °C/°F
0 120 30 min
0 15 2 min
-01 40 -01 min
1 70 30 °C/°F
0 1 0 -
1 0 0 -
-01 120 0 min
-50 +100 -02 °C/°F
-01 15 -01 min
0 2 0 -
0 15 0 min
0 15 0 min
-01 15 3 min
1 150 3 min
-40 +40 0 °C/°F
-40 +40 0 °C/°F
0 1 1 -
-50 +150 -21 °C/°F
-50 +150 -10 °C/°F
0 1 0 -
0 1 1 -
1 250 120 sec
0 255 1 -
www.kiour.com
MADE IN GREECE
