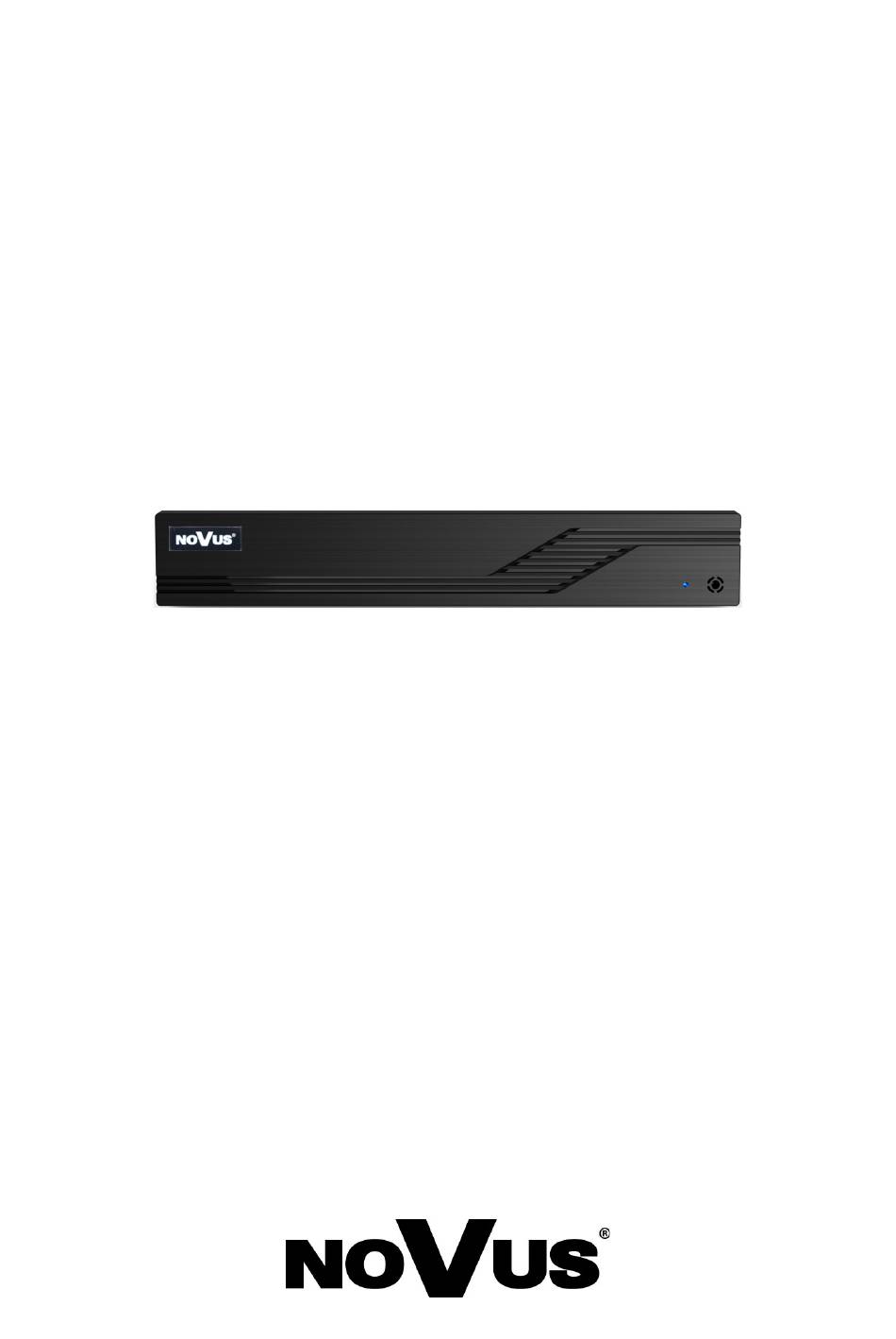

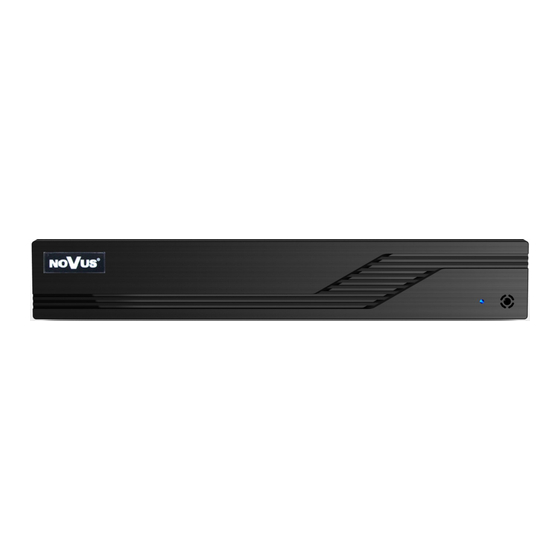

Q u i c k s t a r t g u i d e
NHDR-6016A-H1-II

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-6016A-H1-II and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NHDR-6016A-H1-II

Summary of Contents for Novus NHDR-6016A-H1-II

  • Page 1 Q u i c k s t a r t g u i d e NHDR-6016A-H1-II...

  • Page 2: Cautions And Warnings

    NHDR-6016A-H1-II Quick start guide version 1.0 CAUTIONS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    NHDR-6016A-H1-II Quick start guide version 1.0 SAFETY REQUIREMENTS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.

  • Page 4: Foreword Information

    • Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included). The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product “Downloadable files” tab. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 5 NHDR-6016A-H1-II Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data NHDR-6016A-H1-II VIDEO Video Input 16 x BNC Operating mode AHD 5Mpx, TVI 5Mpx, CVI 5Mpx, analog 960H main (split screen, full screen, sequence): 1 x HDMI (FullHD), 1 x VGA (FullHD),...

  • Page 6: Intelligent Image Analysis

    HTTP, TCP/IP, IPv4/v6, HTTPS, FTP, DHCP, DNS, DDNS, NTP, RTSP, UPnP, SNMP, Network Protocols Support IEEE 802.1X, PPPoE, SMTP, P2P, POS, HTML5 NMS, NOVUS MANAGEMENT SYSTEM AC, Internet Explorer, Firefox, Chrome, Opera, N PC/MAC Software Control 6000, Edge/Safari, N Control 6000...

  • Page 7: Starting The Device

    BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for incompatibility problems re- sulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.
  • Page 8 NOTE! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for any problems from using not recommended hard drives.
  • Page 9 NHDR-6016A-H1-II Quick start guide version 1.0 STARTING THE DEVICE After removing the case, mount the disk using mounting screws supplied in the set (4 pcs.). And then connect the power cord and signal.The recorder casing has 6 holes enabling adaptation to hard disk mounting holes.
  • Page 10 NHDR-6016A-H1-II Quick start guide version 1.0 STARTING THE DEVICE 2.4. Connecting monitor The recorders have HDMI, VGA and BNC connectors. Following resolutions are supported for HDMI and VGA outputs: 1280x1024, 1920x1080. NOTE! Emergency switching of the screen resolution is possible after pressing the right mouse button after more than 5 seconds until you hear a sound signal from the recorder.
  • Page 11 • Connecting USB devices The NHDR-6016A-H1-II recorders have 2 x USB 2.0 ports on the rear panel . The ports allow to connect a USB memory, mouse and other compatible USB devices. 2.7. Security recommendations for network architecture and configuration...
  • Page 12 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING NHDR OPERATING 3.1. Front panel description POWER Power supply signaling diode IR PORT Infrared receiver for remote control (remote controller sold separately as an accessory) 3.2. Controlling via USB mouse It is possible to control all NHDR functions using mouse with a USB interface. Double clicking on any camera in split mode (e.g.
  • Page 13 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING In the next step, read and accept the Privacy Statement. Check the checkbox at the bottom of the window and press OK. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 14 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING The next wizard window allows to set time parameters such as TIME ZONE, SYSTEM TIME, DATE FORMAT, TIME FORMAT, DST, SYNCHRONOUS, NTP SERVER and VIDEO FORMAT. After making your selection, click the NEXT button.
  • Page 15 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING To display the entered password, check the DISPLAY PASSWORD box. Selecting LOG AUTOMATICALLY checkbox will automatically log the user into the system after starting the recorder. By selecting the ENABLE field in the PATTERN LOCK row, it is possible to activate the setting of enabling access for the user by means of a graphic pattern instead of entering the password.
  • Page 16 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING To add a question, click on the QUESTION field to enter the question using the keyboard. Then click on the ANSWER field to enter the answer to the question. Clicking on the ADD button adds a set of questions and answers.
  • Page 17 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING 3.4. Startup configuration After the first start of the NHDR, the setup wizard window is displayed (if the function has not been disabled before). In order to properly configure the recorder, follow these steps with the procedure: NOTE! For suggested values for IP camera setting please refer to the “Cameras Capability Table”...

  • Page 18: Network Settings

    NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING NETWORK SETTINGS: By default, the recorder has the IP address and DNS settings download from the DHCP server enabled. If the address retrieval fails, the recorder is available at 192.168.1.100 with the subnet mask of 255.255.255.0.

  • Page 19: Add Camera

    EDIT field. NOTE! The process of adding NOVUS IP 6000 series cameras with software 5.1.x and higher in which the activation process has not been carried out cannot be correctly carried out in the start-up wizard.

  • Page 20: Record Settings

    NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING Added camera is displayed on the bottom of the menu list. To edit the connection settings of the camera, press the button in EDIT column. If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 21 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING - MOTION RECORD + SENSOR RECORD - starts recording after motion detecion alarm and after alarm from alarm inputs - ALWAYS(24x7) RECORD + MOTION RECORD - continuous recording and recording after receiving motion detection information from the camera.
  • Page 22 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR OPERATING Device code QR Code Security Code Cloud upgrade: This panel allows to enable updating the device from the cloud. This option is available only if NAT 2.0 is selected for P2P connections. The current version of the software installed in the NHDR is displayed in the CURRENT VERSION field.

  • Page 23: Video Window

    NHDR MENU 4.1. Live view NOVUS network video recorders have a multilingual OSD menu that allows to adjust the device settings. Available languages are: English, Polish, and others After the initialization process is completed, live images from the cameras are displayed on the monitor screen.
  • Page 24 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU Menu bar icons: All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 25 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU The event menu displays the detection events of people, faces, vehicles, face recognition, license plate, etc. Detailed information about configuration, service and installation of device is available in full version of user's manual located on the www.novuscctv.com...

  • Page 26: View Options

    NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU 4.2. Search and playback of recorded video To start playback of recorded material, select the button to play in the live view, you will see the window below: GRAPH WITH RECORDINGS CALENDAR...
  • Page 27 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU The following options are available in the display options: All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 28 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU The following options are available in the recovery options: All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 29 NHDR-6016A-H1-II Quick start guide version 1.0 NHDR MENU NOTE! Please note that if you change the camera password from the level of e.g. a web browser, you must also enter the newly defined password in the recorder. Otherwise, after a long time after changing the password or after restarting the camera or recorder, communication between the camera and the recorder will be lost.
  • Page 30 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2023-12-28 PF v1.0...
  • Page 31 Skrócona instrukcja obsługi NHDR-6016A-H1-II...
  • Page 32 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79-106, z późniejszymi zmianami) –...

  • Page 33: Warunki Bezpieczeństwa

    NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...

  • Page 34: Informacje Wstępne

    NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestratory cyfrowe wspierające kamery analogowe HD (720p, 1080p, 4MPX, 5MPX) AHD, TVI, CVI. • Wsparcie dla kamer IP do 5 Mpx (tryb hybrydowy). • Rozdzielczość nagrywania kamer analogowych HD 1280 x 1944, 1280 x 1440, 1920 x 1080, 1280 x 720, 960 x 480.
  • Page 35 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne NHDR-6016A-H1-II WIDEO Wejścia wideo 16 x BNC Tryb pracy AHD 5Mpx, TVI 5Mpx, CVI 5Mpx, analog 960H główne (podział, pełny ekran, sekwencja): 1 x HDMI (FullHD), 1 x VGA (FullHD), Wyjścia monitorowe...
  • Page 36 HTTP, TCP/IP, IPv4/v6, HTTPS, FTP, DHCP, DNS, DDNS, NTP, RTSP, UPnP, Obsługiwane protokoły sieciowe SNMP, IEEE 802.1X, PPPoE, SMTP, P2P, POS, HTML5 NMS, NOVUS MANAGEMENT SYSTEM AC, Internet Explorer, Firefox, Chrome, Programy na PC/MAC Opera, N Control 6000, Edge/Safari, N Control 6000...

  • Page 37: Uruchamianie Urządzenia

    NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z proto- kołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.
  • Page 38 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA UWAGA! W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com. Firma AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. nie ponosi odpowiedzialności za problemy wynikłe ze stosowania nie zalecanych dysków twardych.
  • Page 39 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych dostarczonych w zestawie (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. Po przykręceniu dysków należy podłączyć do dysków kable zasilające i sygnałowe.
  • Page 40 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI, VGA i BNC. Dla wyjścia HDMI i VGA dostępne są następujące rozdzielczości: 1280x1024, 1920x1080. UWAGA! Awaryjne przełączanie rozdzielczości ekranu jest możliwe po naciśnięciu prawego przycisku myszki po czasie dłuższym niż...
  • Page 41 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2.6. Połączenia urządzeń zewnętrznych • Podłączanie audio Wyjście audio umożliwia podłączenia głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ. • Podłączenie urządzeń USB Rejestrator , posiada 2 porty USB 2.0 na panelu tylnym. Porty umożliwiają podłączenie pamięci USB, myszy i innych kompatybilnych urządzeń...

  • Page 42: Obsługa Rejestratora

    NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego POWER Dioda sygnalizująca zasilanie rejestratora. PORT PILOTA Odbiornik podczerwieni dla obsługi pilotem zdalnego sterownia. (pilot można dokupić osobno.) 3.2. Sterowanie za pomocą myszy USB Istnieje możliwość sterowania wszystkimi funkcjami rejestratora za pomocą myszy z interfejsem USB.
  • Page 43 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA W następnym kroku należy przeczytać i zaakceptować Oświadczenie o prywatności. Należy zaznaczyć checkbox w dolnej części okna i nacisnąć OK. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 44 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Następne okno kreatora umożliwia ustawianie parametrów czasowych jak STREFA CZASOWA, CZAS SYSTEMU, FORMAT DATY, FORMAT CZASU, CZAS LETNI, SYNCHRONIZACJA, SERWER NTP i FORMAT WIDEO. Po dokonaniu wyboru należy kliknąć przycisk DALEJ. W kreatorze zmiany hasła należy dokonać zmiany hasła. Hasło musi mieć długość co najmniej 8 znaków.
  • Page 45 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Aby wyświetlić wpisywane hasło należy zaznaczyć pole WYŚWIETL HASŁO. Zaznaczenie w polu ZALOGUJ AUTOMATYCZNIE będzie automatycznie logowało użytkownika do systemu, po uruchomieniu rejestratora. Zaznaczenie pola WŁĄCZ w wierszu BLOKADA GRAFICZNA umożliwia uruchomienie ustawienia odblokowywania dostępu dla użytkownika przy pomocy wzoru graficznego zamiast podawania hasła.
  • Page 46 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Aby dodać pytanie należy kliknąć na polu PYTANIE aby za pomocą klawiatury wpisać pytanie. Następnie należy kliknąć na polu ODPOWIEDŹ aby wpisać odpowiedź na pytanie. Kliknięcie na przycisku DODAJ dodaje zestaw pytań i odpowiedzi. Kliknięcie przycisku DALEJ przechodzi do okna, w którym wyświetlane są...
  • Page 47 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NHDR-a wyświetlane jest okno kreatora ustawień (jeśli funkcja nie została wcześniej wyłączona). W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer”...

  • Page 48: Ustawienia Sieciowe

    NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA USTAWIENIA SIECIOWE: Rejestrator domyślnie posiada włączone pobieranie adresu IP oraz ustawień DNS z serwera DHCP. Jeśli pobieranie adresu nie powiedzie się, rejestrator jest dostępny pod adresem 192.168.1.100 z maską podsieci 255.255.255.0. W wyświetlonym menu można zmienić ustawienia po odznaczeniu pól UZYSKAJ ADRES IP Z DHCP i pola UZYSKAJ DNS AUTOMATYCZNIE.
  • Page 49 W dolnym oknie znajdują się lista dostępnych kanałów. Istnieje możliwość zmiany nazwy kanału po kliknięciu w polu EDYTUJ. UWAGA! Proces dodawania kamer serii NOVUS IP 6000 z oprogramowaniem 5.1.x i wyższym, w których nie przeprowadzono procesu aktywacji, nie może zostać poprawnie przeprowadzony w kreatorze uruchomienia. (oprogramowanie NHDR v1.4.0). Wersję oprogramowania kamery można sprawdzić...

  • Page 50: Ustawienia Nagrywania

    NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Dodane kamery zostaną wyświetlone na dolnej liście menu. Aby edytować ustawienia połączenia z kamerą naciśnij przycisk w kolumnie EDYTUJ. Jeżeli występują problemy z połączeniem z kamerą, należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień.
  • Page 51 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA - NAGRAJ PO DETEKCJI + NAGRAJ Z AKT. WEJ. - nagrywanie po zdarzeniu detekcji ruchu i po zdarzeniu wygenerowanym z wejścia alarmowego - ZAWSZE (24/7) + NAGRAJ PO DETEKCJ - nagrywanie ciągłe i dodatkowe nagrywanie po zdarzeniach detekcji ruchu.
  • Page 52 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Kod urządzenia Kod QR Kod bezpieczeństwa AKTUALIZCJA Z CHMURY W tym panelu można uruchomić aktualizację urządzenia z chmury. Opcja ta jest dostępna tylko jeśli wybrano NAT 2.0 dla połączeń P2P. W polu BIEŻĄCA WERSJA wyświetlana jest aktualna wersja oprogramowania zainstalowana w rejestratorze.

  • Page 53: Menu Rejestratora

    MENU REJESTRATORA MENU REJESTRATORA 4.1. Widok „na żywo” Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne. Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”.
  • Page 54 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA Ikony paska stanu: Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 55 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA Menu zdarzeń wyświetla zdarzenia detekcji osób, twarzy, pojazdów, itp. Szczegółowe informacje na temat konfiguracji obsługi oraz instalacji rejestratorów dostępne w pełnej wersji instrukcji obsługi dostępnej na stronie internetowej www.novuscctv.com Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 56 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów, należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE ODTWARZANIA OPCJE WYŚWIETLANIA...
  • Page 57 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA W opcjach wyświetlania dostępne są następujące opcje : Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 58 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA W opcjach odtwarzania dostępne są następujące opcje : Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 59 NHDR-6016A-H1-II Skrócona instrukcja obsługi wersja 1.0 MENU REJESTRATORA UWAGA! Należy mieć na uwadze, że w przypadku zmiany hasła kamery z poziomu np. przeglądarki internetowej, należy nowo zdefiniowane hasło wprowadzić również w rejestratorze. W przeciwnym wypadku po dłuższym czasie od zmiany hasła lub po ponownym uruchomieniu kamery lub rejestratora komunikacja pomiędzy kamerą, a rejestratorem zostanie utracona.
  • Page 60 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2023-12-28 PF v1.0...
