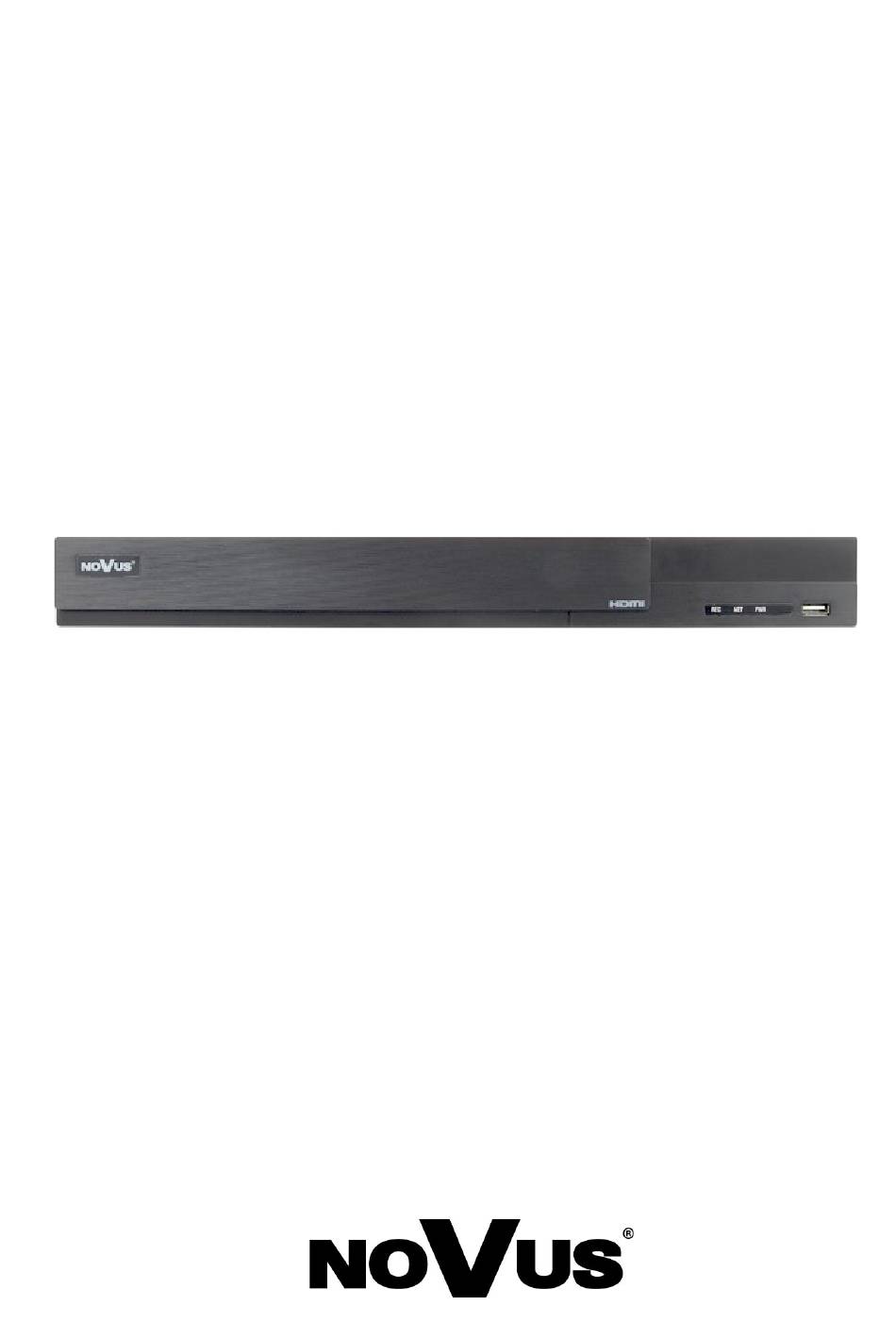

U s e r ' s m a n u a l
( s h o r t )

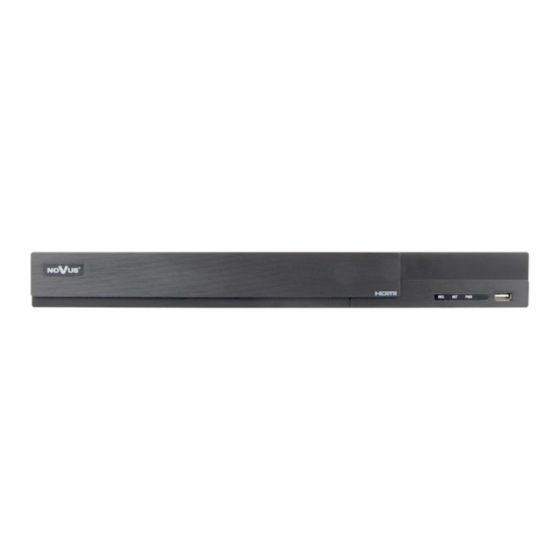

NHDR-6116-H2-II

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-6116-H2-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NHDR-6116-H2-II

Summary of Contents for Novus NHDR-6116-H2-II

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NHDR-6116-H2-II...

  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 3: Foreword Information

    NHDR-6116-H2-II User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION Video Video Input 16 x BNC Operating mode AHD 5Mpx, TVI 5Mpx, CVI 5Mpx, analog 960H main (split screen, full screen, sequence): 1 x HDMI (FullHD), 1 x VGA (FullHD), 1 x BNC...
  • Page 4 BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. company is not responsible for any problems from using not recommended hard drives.
  • Page 6 NHDR-6116-H2-II User’s manual (Short) ver.1.0 STARTING THE DEVICE recorder, unscrew three screws back recorder housing. After connecting the hard disk, mount the recorder housing and start it in order to check the correctness of connections and format the hard disk.
  • Page 7 NHDR-6116-H2-II User’s manual (Short) ver.1.0 STARTING THE DEVICE After connecting the hard drive mount the cover, start the NHDR to check and format the hard drive. After connecting the hard disk drive, mount the recorder housing and run it to check the correct connections and format the hard disk drive.
  • Page 8 NHDR-6116-H2-II User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.4. Connecting monitor The recorders have HDMI and VGA connectors. Following resolutions are supported for HDMI output : 1280x1024, 1920x1080. WARNING Emergency switching of the screen resolution is possible after pressing the right mouse button after more than 5 seconds until you hear a sound signal from the recorder.
  • Page 9 • Connecting USB devices The NHDR-6116-H2-II recorders have 1 USB 3.0 ports on the rear panel and 1 USB 2.0 port on front panel. The ports allow you to connect a USB memory, mouse and other compatible USB devices. 3. NHDR OPERATING 3.1.
  • Page 10 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING 3.3. First start After the first start of the NHDR, a window is displayed that allows you to select the language used in the menu (window on the left) and the location of the device in (window on the right). Left clicking in one window changes the settings.
  • Page 11 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING In the password change wizard, you must change the password. The password must be at least 8 characters long. It should contain a number, uppercase and lowercase. They must be entered on the on- screen keyboard available after clicking on NEW PASSWORD and CONFIRM PASSWORD.
  • Page 12 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING After clicking the NEXT button, a window appears that allows you to set a set of questions and answers that can unlock access to the recorder when root password is unknow. To add a question, click the QUESTION field to enter a question using the keyboard. Then click on the ANSWER field to enter the answer to the question.
  • Page 13 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING Pressing the OK button confirms the intention to format the disk. To start formatting, enter a username and password for a user with administrator rights. After entering the username and password, press the FORMAT NOW button. After successful formatting, the disk should have the status "READ AND WRITE".
  • Page 14 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING 3.4. Wizzard setup When the NHDR is started for the first time, the settings wizard window is displayed. In order to properly configure the recorder, please follow the procedure given: Information: Recommended setting values for cameras can be found in the "Camera compatibility table" available at www.novuscctv.com.
  • Page 15 NHDR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 6000 series only). Enter the address in the IP ADDRESS and set the masks in the SUBNET MASK then press the OK button to save the settings.
  • Page 16 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 17 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR OPERATING - ALWAYS(24x7) RECORD +MOTION RECORD - constant recording and recoring after receiving motion detection information from the camera. - ALWAYS(24x7) RECORD + SENSOR RECORD - constant recording and recording alarm generated on alarm input...

  • Page 18: Video Window

    4. NHDR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NHDR completes its initialization process, it will enter the real-time monitoring image.
  • Page 19 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR MENU Item Icon Description Settings Click to run configuration of NHDR parameters Logout Starts playback menu Shutdown Shutdowns the the NHDR Menu bar icons Item Icon Description Settings Click to open start menu Full screen...
  • Page 20 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR MENU Icon Description Item OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.

  • Page 21: Smart Playback

    NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button in the live preview RECORDINGS GRAPH CALENDAR REPLAY OPTIONS VIEW OPTIONS SMART PLAYBACK Choose the date from the calendar and press OK button. You can identify the type of the recording data by the color in the bar.
  • Page 22 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NHDR MENU - +/- 30 seconds - jumps forward/backward 30 seconds in recording time Event list - displays a list of events (motion detection, alarm input activation) registered for the selected channel Backup - start menu archiving recordings...
  • Page 23 NHDR-6116-H2-II User’s manual (Short) ver.1.0 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O.
  • Page 24 2022-02-25 MB, MK AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 25 ł u g i (skrócona) NHDR-6116-H2-II...
  • Page 26 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich od- noszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str.

  • Page 27: Informacje Wstępne

    NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE Wideo Wejścia wideo 16 x BNC Tryb pracy AHD 5Mpx, TVI 5Mpx, CVI 5Mpx, analog 960H główne (podział, pełny ekran, sekwencja): 1 x HDMI (FullHD), 1 x VGA (FullHD), 1 x BNC, Wyjścia monitorowe...
  • Page 28 Z O.O.. nie ponosi odpowiedzialności za problemy wynikłe z niekompatybilności kamer innych marek niż NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 29: Uruchamianie Urządzenia

    E-SATA: Gniazda do podłączenia urządzeń E-SATA 2.2 Instalacja dysków Rejestratory NHDR-6116-H2-II, umożliwiają montaż dwóch dysków wewnątrz rejestratora. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 30 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA W rejestratorze należy odkręcić trzy śruby znajdujące się z tyłu obudowy rejestratora. Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń oraz sformatowania dysku twardego. Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych (4 szt.) dla każdego montowanego dysku.
  • Page 31 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń oraz sformatowania dysku twardego. UWAGA: Jeżeli użyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. Proces formatowanie powoduje utratę...
  • Page 32 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI, VGA. Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1280x1024, 1920x1080. UWAGA : Awaryjne przełączanie rozdzielczości ekranu jest możliwe po naciśnięciu prawego przycisku myszki po czasie dłuższym niż...

  • Page 33: Obsługa Rejestratora

    NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 2.6. Połączenia urządzeń zewnętrznych • Podłączanie audio Wyjście audio umożliwia podłączenia głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ. • Podłączenie urządzeń USB Rejestrator , posiada 1 port USB 3.0 na panelu tylnym i jeden port 2.0 na panelu przednim. Porty umożliwiają...
  • Page 34 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.3. Pierwsze uruchomienie Po pierwszym uruchomieniu NHDR-a wyświetlane jest okno umożliwiające wybór języka używanego w menu (okno z lewej strony) oraz lokalizacji urządzania w (oknie z prawej strony). Kliknięcie lewym przyciskiem myszki w jednym z okien zmienia ustawiania. Aby wybrać język polski należy w oknie z lewej strony wybrać...
  • Page 35 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA W kreatorze zmiany hasła należy dokonać zmiany hasła. Hasło musi mieć długość co najmniej 8 znaków. Powinno zawierać cyfrę, i dużą i mała literę. Należy je wpisać na klawiaturze ekranowej dostępnej po kliknięciu w polach NOWE HASŁO i POTWIERDŹ HASŁO.
  • Page 36 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Po kliknięciu na przycisku DALEJ wyświetli się okno umożliwiające ustawianie zestawu pytań i odpowiedzi, które mogą odblokować dostęp do rejestratora. Aby dodać pytanie należy kliknąć na polu PYTANIE aby za pomocą klawiatury wpisać pytanie.
  • Page 37 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Naciśnięcie przycisku OK potwierdza zamiar formatowania dysku. Aby uruchomić formatowanie należy wprowadzić nawę użytkownika i hasło dla użytkownika z prawami administratora. Po wprowadzeniu nazwy użytkownika i hasła należy nacisnąć przycisk FORMATUJ TERAZ. Po udanym formatowaniu dysk powinien mieć status „ODCZYT I ZAPIS”.
  • Page 38 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NHDR-a wyświetlane jest okno kreatora ustawień. W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.
  • Page 39 Aby zmienić adresację kamer IP należy kliknąć na ikonie w kolumnie EDYTUJ (Funkcja działa z kamerami NOVUS IP serii 6000). Wprowadź adres w polu ADRES IP i ustawiania maski w polu MASKI POD następnie naciśnij przycisk OK w celu zapisania ustawień.
  • Page 40 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Jeżeli występują problemy z połączeniem z kamerą należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień. Jeśli rejestrator nawiązał połączenie z kamerą w kolumnie STATUS zostanie wyświetlony napis POŁĄCZONY.
  • Page 41 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Można ustawić jeden z trybów : Tryb RĘCZNY - w tym trybie użytkownik musi ręcznie wywołać nagrywanie kanałów Ustawienia nagrywanie ręcznego - umożliwia wybór harmonogramów nagrywania dla każdej z kamer. AUTOMATYCZNY - ustawia dla wszystkich kamer jeden z poniższych trybów : - NAGRAJ PO DETEKCJI - uruchamia nagrywanie po otrzymaniu informacji z kamery o detekcji ruchu.

  • Page 42: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 43 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Nazwa Ikona Opis Ustawienia Uruchamia menu z ustawieniami Wyloguj Wylogowuje użytkownika z menu rejestratora Wyłącz Wyłącznie rejestratora Ikony paska stanu Nazwa Ikona Opis Start Uruchamia menu Start Pełny ekran Przełącza obraz wideo na cały ekran Wybór podziału...
  • Page 44 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wł/Wył OSD Włącza / wyłącza wyświetlane informacji OSD Odtwarzanie Uruchamia odtwarzanie wyświetlanych kamer Nagrywanie ręczne Włącz/wyłączna ręczne nagrywanie kanałów Alarm ręczny Uruchamianie alarmu ręcznego Status nagrywania Wyświetla informację o nagrywaniu Stan alarmów...
  • Page 45 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE WYŚWIETLANIA OPCJE INTELIGENTNEGO...
  • Page 46 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA • + / - 30 sekund - przesuwa bieżące odtwarzania do przodu lub tyłu o 30 sekund. • Lista zdarzeń - wyświetla listę zdarzeń (detekcji ruch, aktywacji wejść alarmowych) zarejestrowanych dla wybranych kanałów •...
  • Page 47 NHDR-6116-H2-II Instrukcja obsługi (skrócona) wer.1.0 NOTATKI AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. wszystkie prawa zastrzeżone...
  • Page 48 2022-02-25 MB MK AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
