Bedienungsanleitung

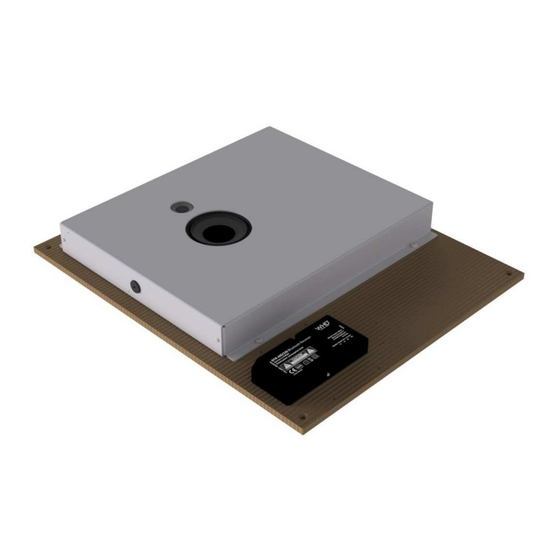

SDL-400 M
Passend zu
106-010-00-003-01
Technische Daten
Versorgungsspannung
Energieverbrauch
Lautsprecherausgänge
Lautsprecherimpedanz
Bluetooth Standards
Bluetooth-Profil
Maximale Entfernung zwischen
Sender und Empfänger
Abmessungen (H/B/T)
Gewicht
Einsatztemperatur
Technische Daten
Nenn- / Musikbelastbarkeit
Impedanz (ohne Übertrager)
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
Abstrahlwinkel horizontal
1/2/4/8 kHz (-6 dB)
Abstrahlwinkel vertikal
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T)
Gewicht
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann hier
heruntergeladen werden:
https://whd.de/
Betrieb & Bedienung
Vielen Dank für den Kauf unseres 2-Wege-Lautsprechers für Spanndecken.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (230V, Lautsprecherkabel) zum SDL-400 M entsprechend den Installationsrichtlinien und Ihrem
gewünschten Anschluss-Szenario.
- Schrauben Sie die Montageeinheit mit den beiliegenden Schrauben an die Decke.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in Dämmwolle, da das Gerät bei Übertem-
peratur kaputt gehen kann.
BTR 405
Bei der Verwendung von Elektronischen Trafos (Beleuchtung) und SDL-400 M sind folgende Punkte einzuhalten um eventuelle
110...240 V AC
Störungen zu vermeiden:
36 W
- Leitungen zwischen Trafo und Lampe unter 2m halten!
4 x 5 W
- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel verlegen.
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.
Je 4 ...8 Ohm
- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern verdrillen.
Bluetooth 3.0 EDR
- Netzleitungen / HF-Leitungen nicht zu dicht am BTR 405 führen.
- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.
A2DP
10 m
Anschluss der Stromversorgung
62 x 28 x 140 mm
- Klappen am Gehäuse des Bluetooth-Receivers (seitlich am Lautsprechergehäuse) öffnen. Dazu die beiden Schrauben aufdrehen.
- 230 V Leitung gemäß Aufdruck anschließen und Klappe mit den beiden Schrauben wieder festdrehen damit das Kabel zugentlastet ist.
0,18 kg
! Sobald Spannung anliegt springt der SDL-400 M in den Pairing-Mode.
0 °C ... +45°C
Anschluss der Lautsprecher
SDL-400 M
Schließen Sie ggf. weitere Lautsprecher an den SDL 400 M an (z.B. den SDL-400 S).
6 /8 W
8 Ohm
81 dB
70 - 22000 Hz
230 VAC
180/180/160/90 °
2x 4Ohm
180/55/160/90 °
oder
520 x 430 x 58 mm
1,8 kg
4x 8Ohm
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
USB
! Der USB–Anschluss ist nicht aktiv.
Bitte schließen Sie keine USB-
Komponenten
+
- +
-
+
- +
- +
- +
-
Klemmenbelegung
Zusätzlicher Lautsprecher
Kabelfarbe
Schwarz
Rot
Beiliegendes Lautsprecherkabel gemäß
Tabelle anschließen.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
30.11.2021
- Seite 1 -
SDL-400 M-8
(-)
(+)
E-Mail:
info@whd.de
Web:
www.whd.de
