Bedienungsanleitung
Passend zu
UP 14/2 Marine MK2
Art.Nr.:
106-014-03-306-05 (-8)
106-014-03-306-02 (-T6)
106-014-03-306-04 (-T25)

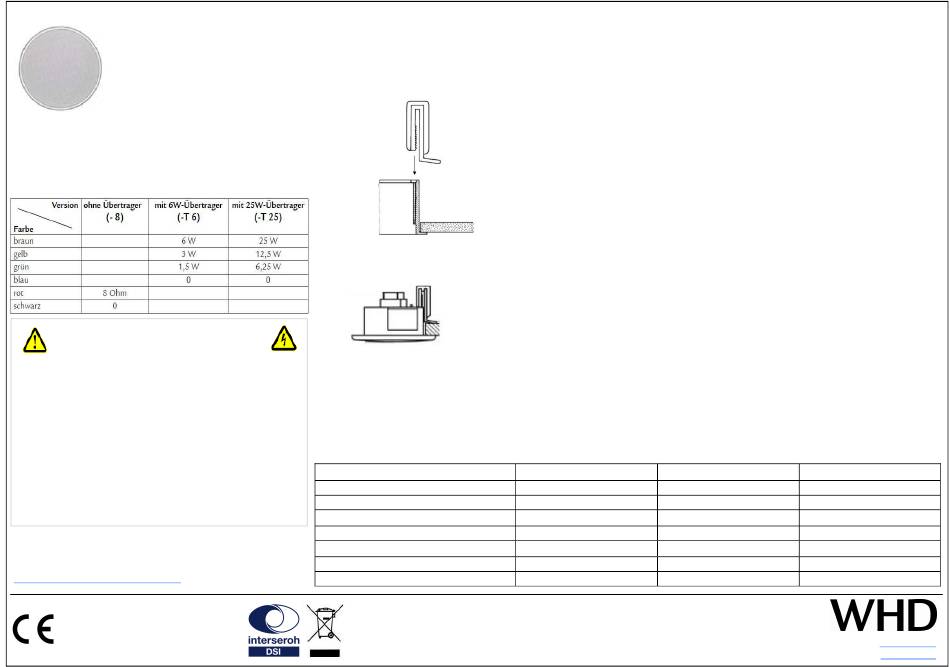

Belegung der Anschlussklemmen
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die lan-
desspezifischen Sicherheitsvorschriften.
Im Innenbereich zum Deckeneinbau.
Einsatztemperatur:-20 bis + 60 °C.
Das Gerät ist geeignet zum Betrieb im Außenbereich.
! Vor dem Abbau des Lautsprechers Verstärker abschalten.
Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

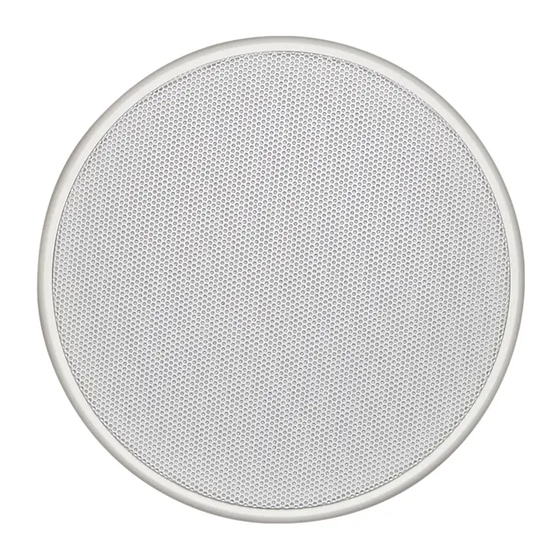

Vielen Dank für den Kauf unseres wetterfesten 2-Wege Deckeneinbaulatusprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Hinweise zum Anschluss und der Montage
Stellen Sie sicher, dass die Summe der angeschlossenen Lautsprecher auf die Leistung des Verstärker-
ausgangs richtig dimensioniert ist.
Bei einem niederohmigen Verstärker darf die Leistung der Summe der Lautsprecher die Leistung des
Verstärkerausgangs nicht unterschreiten.
Die Lautsprecher müssen mit separaten Adern angeschlossen werden. Es dürfen keine gemeinsamen
Adern verwendet werden. Auf richtige Polarität achten.
Technische Daten
Nenn- / Musikbelastbarkeit :
Impedanz (ohne Übertrager):
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
Abstrahlwinkel 1/2/4/8 kHz (-6 dB)
Einbaudurchmesser
Einbautiefe
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sägen Sie den Deckenausschnitt (180mm Durchmes-
ser) aus.
Fixieren Sie das Anschlusskabel des Lautsprechers an
der dafür vorgesehenen Zugentlastung am Montage-
ring
Fixieren Sie den Montagering mittels aller mitgeliefer-
ten Spannreitern im Deckenausschnitt.
Drehen Sie den Lautsprecher in den Montagering bis
zum Anschlag ein (es muss ein Schnappgeräusch zu
hören sein!)
! Wird der Lautsprecher nicht richtig eingedreht, so
kann er sich durch Vibration aus dem Bajonettver-
schluss lösen und von der Decke fallen.
Schließen Sie die Lautsprecher mit den beiden Adern
an die dafür vorgesehenen Klemmen mit der ge-
wünschten Leistung an (Klemmenbelegung siehe ne-
benstehende Tabelle).
UP 14/2-8 Marine MK2 UP 14/2-T6 Marine MK2
25/40 W
8 Ohm
88 dB
50-21000 Hz 50-21000 Hz
180/160/70/60 ° 180/160/70/60 °
ø 180mm
71 mm
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
29.02.2016
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der Laut-
sprecher (ggf. sind Kabel abgeknickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entsprechen-
de Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang am
Verstärker beschaltet ist.
Sonst handelt es sich um ein Masse-
problem durch Erdung/Schirmung von
Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verka-
belung den EMV-Richtlinien ent-
spricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallelver-
legung zu 230V-Kabel und beseitigen
Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie den Aufstellungsort des
Lautsprechers.
UP 14/2-T25 Marine MK2
6 W 25 W
88 dB 88 dB
50-21000 Hz
180/160/70/60 °
ø 180 mm ø 180 mm
115 mm 78 mm
Bismarckstr. 19
78652 Deißlingen
E-Mail: info@whd.de
Web: www.whd.de
