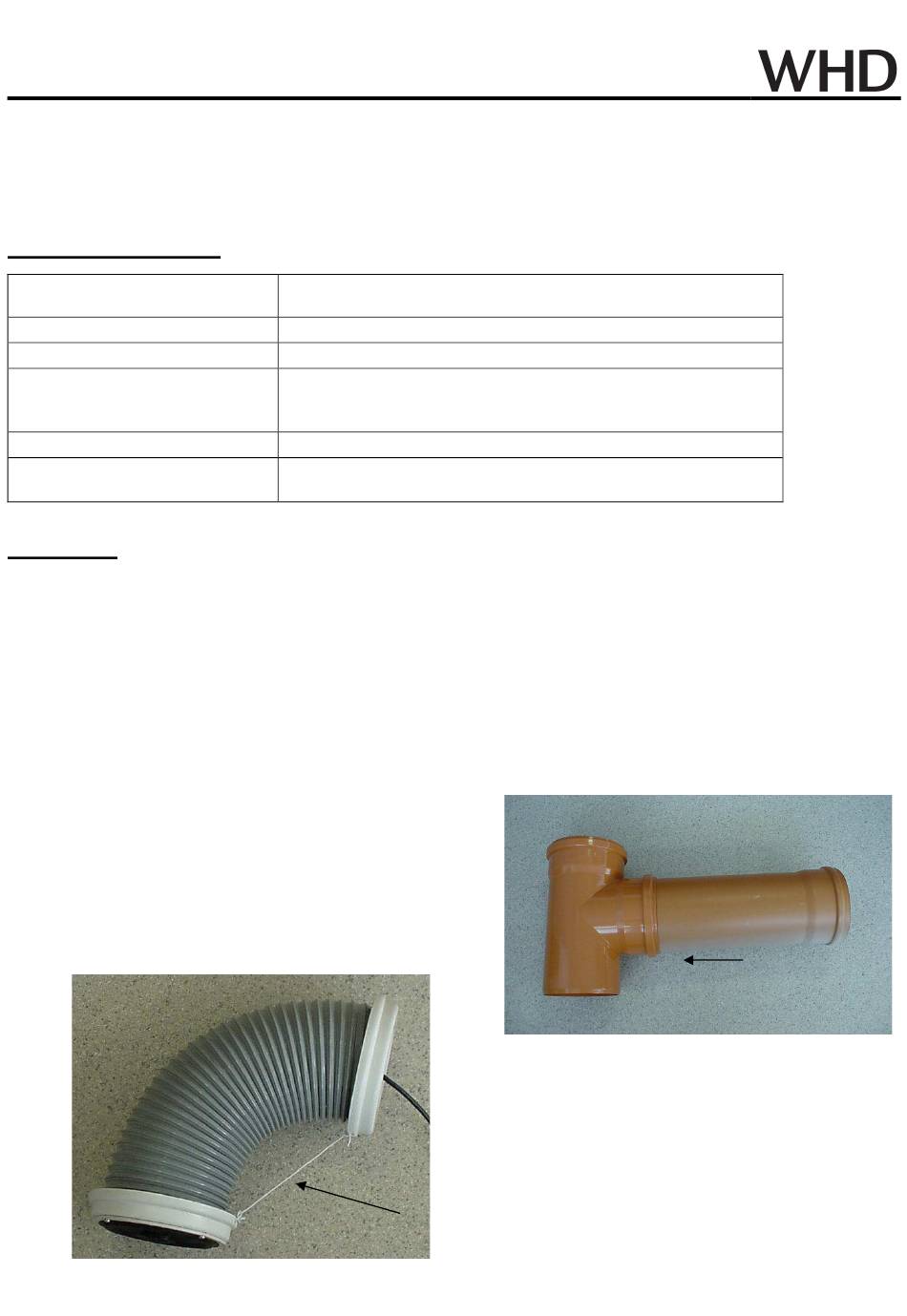

Technische Information/Technical Data

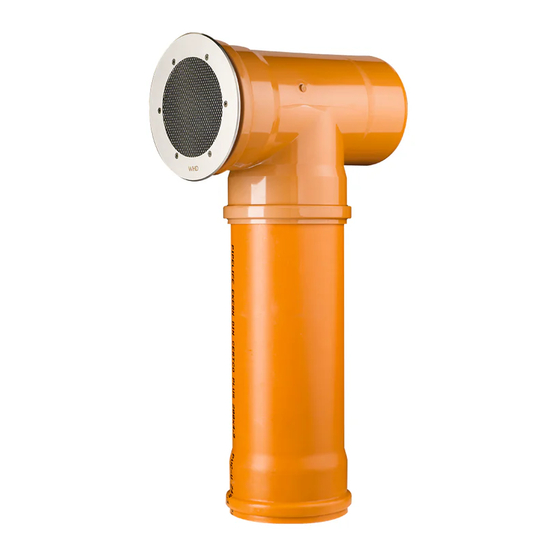

Bodeneinbaulautsprecher/Inground speaker
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze
technische Information. Beachten Sie bitte ganz besonders die mit „!" gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und
überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
Technische Daten :
Typ
Artikel-Nummer
Nenn- / Musikbelastbarkeit :
Impedanz
Schalldruckpegel
bei 1 W / 1m :
bei Nennleistung :
Übertragungsbereich (-3dB):
Abstrahlwinkel (-6dB)
bei 1/4/8 kHz:
Montage :
Vorbereitung :
Der Lautsprecher benötigt eine Grube von mindestens 50 cm Tiefe und 1m Länge. Es wird empfohlen ,
wann immer möglich, die Grube an eine Drainage anzuschliessen. Sollte dies nicht möglich sein , muss eine
ausreichend grosse Kiesschicht als Sickerfläche vorgesehen werden.
1. KG-Rohr in Abzweig stecken.
2. Abzweig senkrecht in Grube positionieren.
3. Position für bündigen Einbau der Metall-Abdeckplatte :
Oberkante des Abzweigs 8mm tiefer als Oberfläche.
4. Kg-Rohr und Abzweig fixieren.
5. Lautsprecher Zuleitung durch das KG-Rohr
und den Abzweig ca. 30 cm nach oben ziehen.
6. Grube endgültig verfüllen und verfestigen.
! Vorher das Ende des KG-Rohrs gegen
eindringendes Material sichern.
7. Lautsprechereinheit mit beigefügter Schnur umbiegen.
IG 220- 8
105-220-07-004-00
25/40 W
101 dB
100 Hz – 18 000 Hz
180/60/50
Technische Änderungen vorbehalten/Technical modifications reserved 06/21
IG 220
8
87 dB
Advertisement
Table of Contents
Related Manuals for WHD IG 220
Summary of Contents for WHD IG 220
- Page 1 IG 220 Bodeneinbaulautsprecher/Inground speaker Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information. Beachten Sie bitte ganz besonders die mit „!“ gekennzeichneten Hinweise! Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
- Page 2 Technische Information/Technical Data IG 220 Bodeneinbaulautsprecher/Inground speaker 8. Lautsprecherkabel und Lautsprecherzuleitung mit der beiliegenden Muffe verbinden. Farbe braun + 8 blau 9. Kabel und Muffe nach unten in das waagrechte KG-Rohr schieben. Lautsprechereinheit von oben in den Abzweig einschieben , bis sich die Rückseite der Lautsprechereinheit im waagrechten KG-Rohr befindet.
- Page 3 Technische Information/Technical Data IG 220 Bodeneinbaulautsprecher/Inground speaker 10. Schallführungsplatte mit den Wasserablauflöchern nach unten bis zum unteren Rand des waagrechten KG-Rohres einschieben. 11. Stopfen mit Metallplatte auf den Abzweig schieben. Achtung ! Der Lautsprecher ist nicht mit LKW überfahrbar! Technische Änderungen vorbehalten/Technical modifications reserved 06/21...
- Page 4 Technische Information/Technical Data IG 220 Bodeneinbaulautsprecher/Inground speaker Thank you for buying a WHD product. Please read this manual carefully,especially the ! marked parts. Specifications : Type IG 220- 8 Product Number 105-220-07-004-00 Load rating/music power : 25/40 watt (without transformer) Impedance : 8 ...
- Page 5 Technische Information/Technical Data IG 220 Bodeneinbaulautsprecher/Inground speaker 8. Connect the speaker cable with the accessory connector. Colour brown + 8 blue 9. Push cable and connector into the pipe.Push the speaker unit into the tee until the backside of the speaker unit is in the pipe.Now cut the string.
- Page 6 Technische Information/Technical Data IG 220 Bodeneinbaulautsprecher/Inground speaker 10. Push the sound reflecting plate into the tee. Note : the two drainage holes must be on bottom. 11. Push the cap with metal front plate in the tee. Note ! The device does not withstand truckload!
