Technische Information/Technical Data

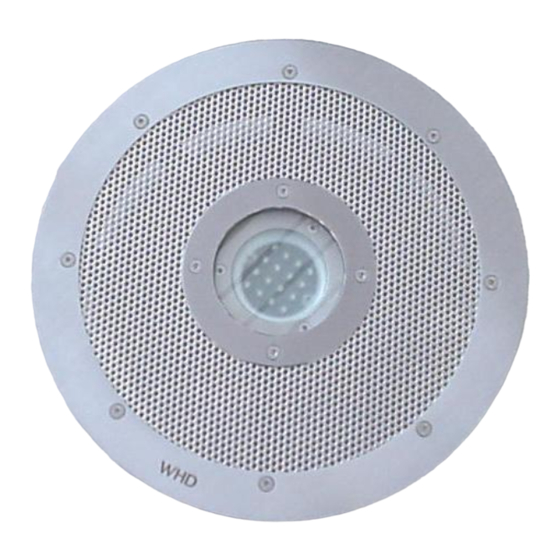

Bodeneinbaulautsprecher/Inground s peaker
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für
diese kurze technische Information. Beachten Sie bitte ganz besonders die mit !
gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar
entgegen und überprüfen gerne, ob wir sie ín unsere Produkte einbringen können.
Technische Daten :
Nenn- / Musikbelastbarkeit :
Impedanz :
Schalldruckpegel
bei 1 W / 1m :
bei Nennleistung :
Übertragungsbereich (-3dB):
Abstrahlwinkel (-6dB)
bei 1/4/8 kHz:
Leuchte :
Montage :
Vorbereitung :
Der Lautsprecher benötigt eine Grube von mindestens 70 cm T iefe und 40cm Breite. Es wird
empfohlen,wann immer möglich, die Grube an ei ne Drainage anzuschli essen. Soll te dies nicht
möglich sein, muss eine ausreichend grosse Kiesschicht als Sickerfläche vorgesehen wer den.
Achtung ! : Der Anschluss des Lautspr echers und der Leuchte darf nur durch eine
authorisierte
Fachkraft erfolgen.

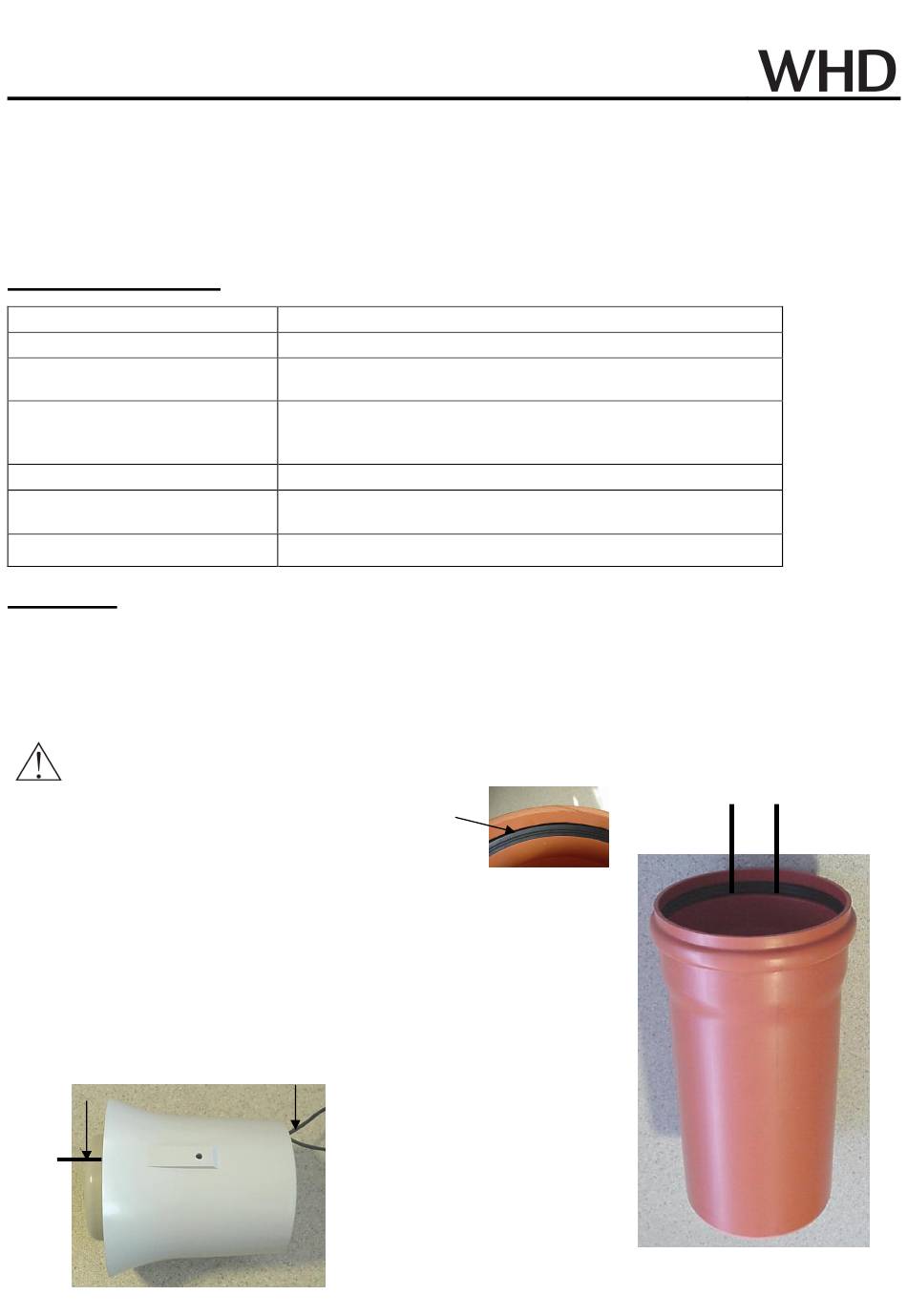

1. Gummiring aus KG -Rohr entnehmen und
dann Lautspr echereinheit aus Rohr schieben.
2. KG-Rohr senkrecht in Grube positionieren.
3. Position für bündigen Einbau der Metall-Abdeckplatte :
Oberkante des KG Rohr es 12mm tiefer als Oberfläche.
4. Lautsprecher-Zuleitung 30 cm und Leuchten -Zuleitung 60 cm
durch das KG-Rohr nach oben über Oberkante zi ehen.
5. Kg-Rohr fixieren.
6. Grube endgül tig verfüllen und verfestigen.
7. Lautsprechereinheit neben KG -Rohr positionieren.
Leuchtenzuleitung dur ch eine Bohrung am Boden schi eben,
bis sie ca. 30 cm vor n herausragt.
IG 340 - 4
25/40 W
104 dB
150 Hz
70°/100°/40°
LED Einheit 230 VAC / 3,5 W
Technische Änderungen vorbehalten/Technical modifications reserved 04/09
IG 340
4 W
90 dB
12 000 Hz
