WHD SDL-400 S Manual

Bedienungsanleitung
Passend zu:
SDL-400 S
Art.Nr.:
106-010-00-020-01
Technische Daten
Nenn- / Musikbelastbarkeit
Impedanz (ohne Übertrager)
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
Abstrahlwinkel horizontal
1/2/4/8 kHz (-6 dB)
Abstrahlwinkel vertikal
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T)
Gewicht
Material
Anschlüsse
Version
8 Ohm
Farbe
Rot 8 Ohm
Rot/Weiß 0
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

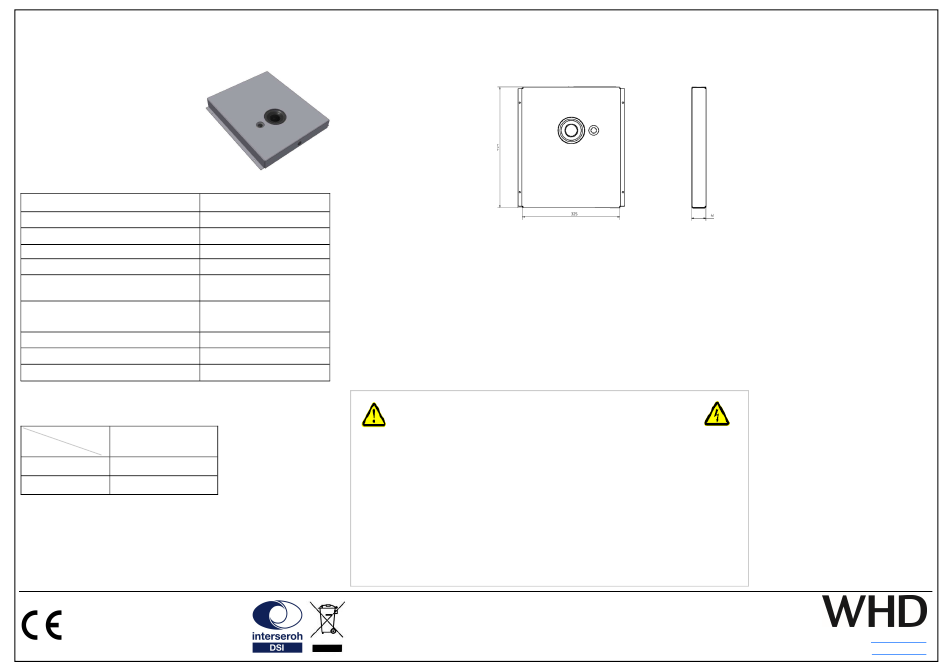

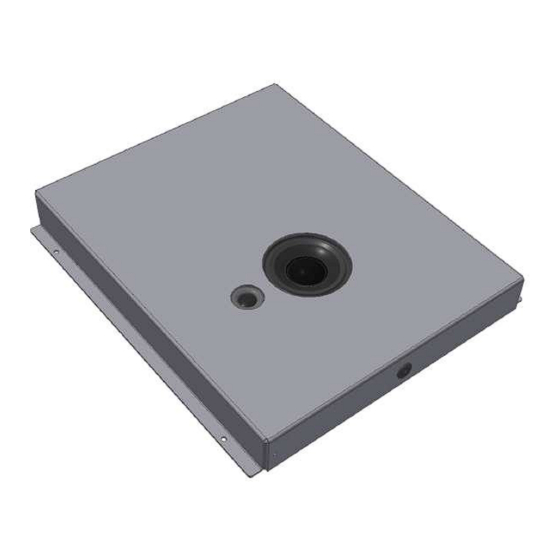

Vielen Dank für den Kauf unseres 2-Wege-Lautsprechers für Spanndecken.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Abmessungen:
SDL-400 S
6 /8 W
8 Ohm
Montage des Lautsprechers
81 dB
Montagezubehör:
70 - 22000 Hz
4 x Schraube 4 x 45 SPAX, Halbrundkopf und 4 PA 6 Dübel
180/180/160/90 °
Montage:
1. Reißen Sie die Bohrlöcher mit dem Gehäuse an der Decke an.
180/55/160/90 °
2. Bohren Sie die Löcher vor.
3. Setzen Sie die Dübel ein.
404 x 357 x 48 mm
4. Schrauben Sie das Gehäuse mit den beiliegenden Schrauben an die Decke.
1,8 kg
Anschluss des Lautsprechers
Aluminiumgehäuse
Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
vorschriften.
Verwendung: Im Innenbereich
Einsatztemperatur: -20 bis + 60 °C.
! Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
Hinweise:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen
Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der
Lautsprecher (ggf. sind Kabel abge-
knickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entspre-
chende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang
am Verstärker beschaltet ist.
Sonst handelt es sich um ein Mas-
seproblem durch Erdung/Schirmung
von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verka-
belung den EMV-Richtlinien ent-
spricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallel-
verlegung zu 230V-Kabel und beseiti-
gen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie den Aufstellungsort des
Lautsprechers.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
10.03.2021
