WHD Qube 2 go Manual

Bedienungsanleitung
Passend zu:
Art.Nr.:
103-203-03-001-01 (Weiss)
103-203-04-001-01 (Schwarz)
103-201-09-005-00 (Gold, matt)
103-201-07-005-00 (Titangrau)
Technische Daten
Versorgungsspannung
Nenn- / Musikbelastbarkeit
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
Abstrahlwinkel
1/2/4/8 kHz (-6 dB)
Kompatible Protokolle
(* ... in schwierigen Umgebun-
Reichweite
gen empfiehlt sich eine WLAN-
Abmessungen (H/B/T)
Gewicht
Material Aluminiumgehäuse mit Stoff-
Allgemeine Hinweise:
! Bitte beachten Sie die landesspezifischen Sicherheitsvorgaben zum
Einsatz und Betrieb von WLANs.
! Für eine dauerhaft einwandfreie Audioübertragung sollten Sie immer
einen WLAN-Router ab Standard 802.11n und aktuellste Smartphones/
Tablets verwenden.
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

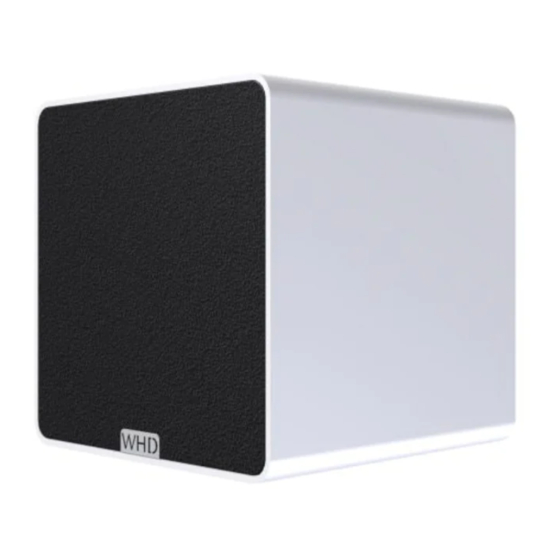

Qube 2 go
Vielen Dank für den Kauf unseres mobilen WLAN-HiFi-Lautprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Stellen Sie den Lautsprecher an den gewünschten Ort.
Hinweise zum Akkubetrieb
Der Qube 2 go enthält einen fest eingebauten Li-Ionen Akku. Der Akku ist NICHT aus-
tauschbar. Die Ladezeit beträgt ca. 4-5 Stunden.
Qube 2 go Anschluss des Lautsprechers:
- Schließen Sie für den Ladevorgang das Netzteil an (3).
110...230 V AC
- Schalten Sie den Qube ein (1).
Die LED leuchtet grün.
5 W
! Die Reset-Taste (2) können Sie z.B. mit dem Ende einer Büro-
84 dB
klammer drücken. Zur Aktivierung halten Sie die Taste länger als
5 Sek. gedrückt.
90-18000 Hz
180/130/105/80 °
LED-Anzeige
GRÜN, leuchtend
Airplay, UPnP, DLNA
ORANGE, leuchtend
bis zu 30m*
ROT, leuchtend
Funkausleuchtung)
120x120x120 mm
1,3 kg
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
blende
heitsvorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt. Dies verursacht Schäden am
Gerät und/oder ggf. Feuer.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischer Entladung aus.
- Montieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten, die Wärme erzeugen.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Status
betriebsbereit
Ladevorgang
Akku braucht Ladung
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Direct Play
1. Gehen Sie bei Ihrem Smartphone, Tablet
oder auch PC in das WLAN Menü und lassen
Sie sich die verfügbaren WLAN-Netze anzeigen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Ihr Smartphone, Tablet oder PC verbindet sich
mit dem Qube. Nun können Sie von Ihrem
Smartphone, Tablet oder PC aus, Musik direkt
an den Qube senden.
! Bei einigen Wiedergabegeräten und Playern
ist auch eine WiFi-Direct Verbindung ohne vor-
herige Verbindung möglich.
Qube 2 go
LED
WLAN Betrieb
1. Gehen Sie bei Ihrem Smartphone, Tablet
oder auch PC in das WLAN Menü und lassen
Sie sich die verfügbaren WLAN-Netze anzeigen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Ihr Smartphone Tablet oder auch PC verbindet
sich mit dem Qube.
1 2 3
3. Öffnen Sie nun die WHD Multiroom Audio
Player App, die Sie im App Store, Google Play
Store kostenlos herunterladen können.
4. Wählen Sie in der WHD Multiroom Audio
Player App „Assistent" und folgen Sie der Be-
nutzerführung.
! Die App versucht nun den Qube in Ihr WLAN
-Netzwerk einzubinden. Dieser Vorgang kann
einige Minuten dauern.
Multi-Play
Unter Multi-Play versteht man die gleichzeitige
Wiedergabe von einem Musikplayer auf mehre-
re Qubes. Über die WHD Multiroom Audio
Player App können Sie Musik z.B. in mehreren
Räumen gleichzeitig wiedergeben.
! Die Qubes müssen sich alle im gleichen Netz-
werk mit der notwendigen Bandbreite für Multi
-Play (mind. 150 Mbps) befinden.
! Nutzen Sie die WHD Multiroom Audio Play-
er App.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
30.09.2019
E-Mail: info@whd.de
Web: www.whd.de
