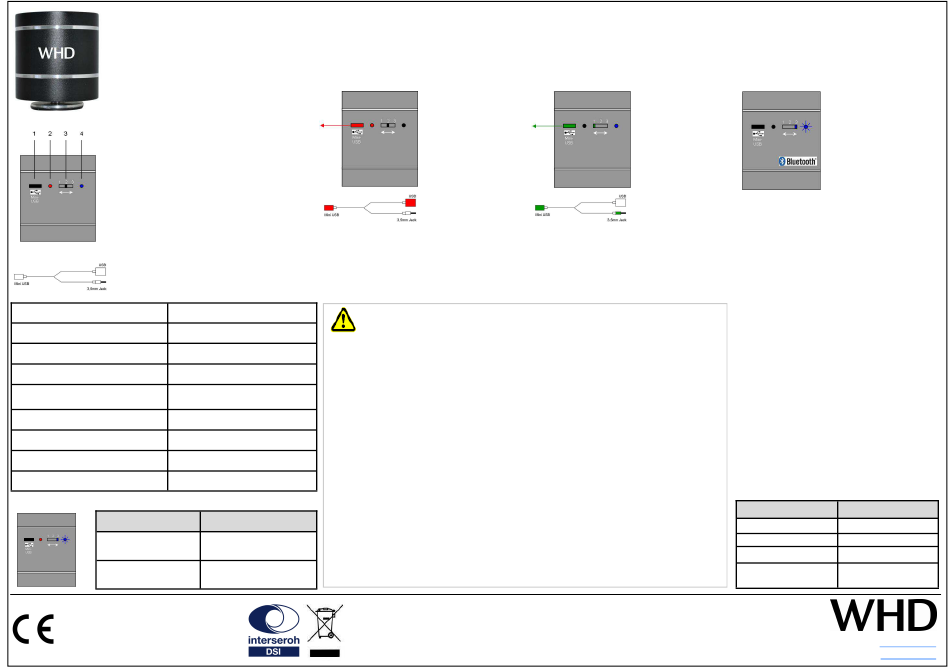

WHD SOUNDWAVER Manual

Bedienungsanleitung
Passend zu

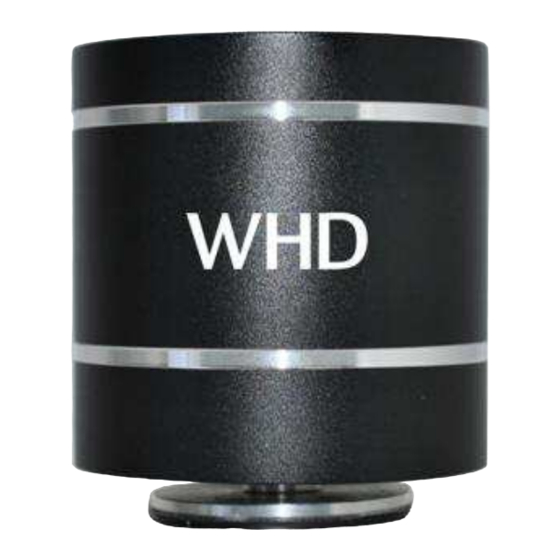

SOUNDWAVER
114-500-01-001-00
Rückansicht des SOUNDWAVER
1 ... Mini USB Eingang / Line In
2 ... Status LED (Power)
Rot ... Gerät laden
3 ... Status Switch (Betriebsmodus)
Pos 1 ... 3,5mm Klinke (Line In)
Pos 2 ... AUS
Pos 3 ... Bluetooth
4 ... Status LED (Bluetooth)
Blau ... Blutooth Aktion
Adapterkabel
Seite 1: Mini USB (am SOUNDWAVER)
Seite 2: USB & 3,5 mm Klinke
Technische Daten
Musikleistung
Schalldruckpegel S/N
Maximale Verzerrung
Bluetooth Standards
Stromaufnahme (StandBy)
Abmessungen (H/B/T)
Gewicht
Einsatztemperatur
Statusanzeigen
Rote LED
LED leuchtet
LED aus
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Vibrationslautsprechers mit eingebauten Vertärker.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Laden des Akkus
Wenn der Ladervorgang beendet ist, geht
die LED aus.
Der SOUNDWAVER kann auch während
des Ladevorganges Musik abspielen.
SOUNDWAVER
4 W
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
≥ 75dB
vorschriften.
<6 %
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
Bluetooth CSR 2.1
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
CLASS 2 / 4 dBm
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt. Dies verursacht Schäden am
10UA
Gerät und/oder ggf. Feuer.
- Setzen Sie das Gerät niemals Temperaturen über 100 ° C aus. Es könnte sich entzünden
∅ 54 mm x 63 mm
oder explodieren.
- Legen Sie das Gerät nie neben Objekte aus Metall (z.B. Schlüssel, Büroklammern,
0,5 kg
Schmuck, ...).
0 °C ... +35 °C - Setzen Sie das Gerät niemals elektrostatischen Entladung aus.
- Benutzen Sie das Gerät nicht beim Betrieb von Kraftfahrzeugen, auf öffentlichen Straßen
oder in anderen Situationen, in denen die beeinträchtigte Wahrnehmung von Umgebungsge-
räuschen eine Gefahr für Sie selbst oder andere darstellen könnte.
Status
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärme-
Bitte Akku des SOUND-
speichern, Öfen oder anderen Geräten, die Wärme erzeugen.
WAVER laden
! Um eine Akkuentladung zu vermeiden, schalten Sie die Bluetooth-Funktion aus, wenn
Ladevorgang ab-
sie nicht benötigt wird.
geschlossen
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Externe Audioquelle (3,5mm Klinke)
Hierbei ist die Position
des Status Switch egal.
1 ... 3,5mm Klinke
2 ... AUS
3 ... Bluetooth
Stecken Sie den USB-
Anschluss an den USB-
Port eines Computers
oder USB-Ladegerätes.
Die Bedienung erfolgt über die Bedienfunk-
tionen Ihrer externen Tonquelle.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Bluetooth-Betrieb
Schalten Sie den Sta-
tus Switch nach links.
Die Status LED leuch-
tet nun konstant blau.
Stecken Sie den Mini
USB Anschluss in den
SOUNDWAVER und
den 3,5mm Audio
Jack Adapter an Ihre
externe Tonquelle.
Führen sie das PAIRING entsprechend
Ihres Endgeräts durch.
Bei erfolgreichem Pairing-Vorgang bestätigt
der SOUNDWAVER mit 2 x "beep". Stellen
Sie nun die am Endgerät die Verbindung
zwischen den beiden Bluetooth-Geräten
her. Bei aktiver Verbindung bestätigt der
SOUNDWAVER mit 1 x "beep".
Genereller Vorgang des Pairings:
Sichtverbindung zwischen dem SOUND-
WAVER und dem Bluetooth fähigen mobi-
len Gerät maximal 1m.
! Aktivieren Sie die Bluetooth-Funktion
Ihres mobilen Geräts und bringen Sie es in
den Suchmodus und wählen Sie „BTR_SW"
aus der Liste Ihres mobilen Geräts aus.
! Wenn eine Paßwortabfrage erfolgt, dann
geben Sie „0000" ein.
Trennen der Bluetooth-Verbindung:
Trennen Sie die Verbindung entsprechend
Ihres Endgeräts und schalten Sie den
SOUNDWAVER aus.
Blaue LED
Blinkt konstant
Blinkt 2x pro Sekunde
Blinkt alle 4 Sekunden
LED leuchtet
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
30.04.2013
Schalten Sie den Status
Switch nach rechts.
Der SOUNDWAVER
bestätitgt mit 1 x "beep".
Die Status LED blinkt nun
konstant blau und signali-
siert damit den Pairing-
Mode.
Status
Pairing Mode
Pairing durchgeführt
Verbindung hergestellt
Anschluss über Line In
(3,5mm Audio Jack)
