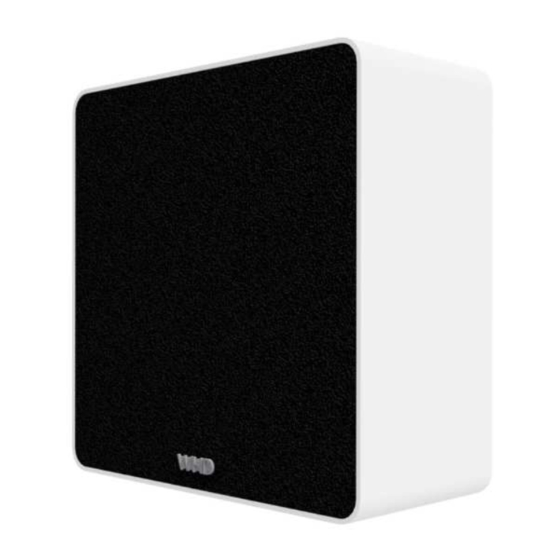

WHD QB 300 WL Manual

Bedienungsanleitung
Passend zu: QB 300 WL
Art.Nr.:
103-505-03-001-00 (-8, weiss)
103-505-04-001-00 (-8, schwarz)
103-505-03-025-00 (-T12, weiss)
103-505-04-025-00 (-T12, schwarz)
Technische Daten QB 300 WL-8
Nenn- / Musikbelastbarkeit 15 / 25 W
Impedanz (ohne Übertrager) 8 Ohm
Schalldruckpegel PNenn /1m 97 dB
Übertragungsbereich (-3 dB) 120-28000 Hz
Abstrahlwinkel, horizontal
180/120/140/160 ° 180/120/140/160 °
1/2/4/8 kHz (-6 dB)
Abstrahlwinkel, vertikal
180/90/140/160 °
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T) 170x170x80mm
Gewicht 1,9 kg
Material Aluminiumgehäuse
mit Stoffblende
Anschlüsse
Version
8 Ohm
Farbe
Gelb -
Grün -
Blau -
Schwarz 8 Ohm
Schwarz/Weiß 0
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres 2-Wege Design-Wand-Lautsprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

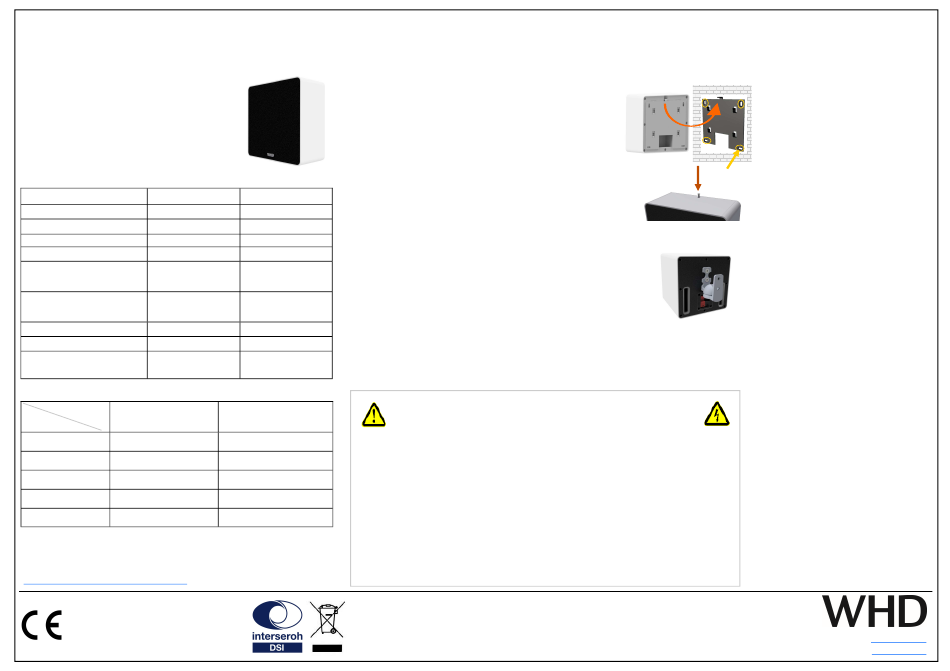

Montage des Lautsprechers
Montage mit Wandhalterung:
1. Befestigen Sie die Wandhalterung des QB300WL mit den
beiliegenden Schrauben und Dübeln (1).
2. Schließen Sie die Lautsprecher niederohmig (8 Ohm) oder in
der 100V-Version (12,5W/6,25W) an.
3. Hängen Sie den QB300 in der Wandhalterung ein (2).
QB 300 WL-T12
4. Sichern Sie den Lautsprecher mit der Arretierungsschraube (3).
12 W
-
96 dB
Montage mit Kugelgelenkhalterung WH QB 300:
120-28000 Hz
1. Schrauben Sie den Wandhalter an die Wand.
2. Setzen den Lautsprecher mit dem Gegenstück auf.
3. Richten ihn in der gewünschten Position aus und stellen
ihn mit der Halteschraube fest.
180/90/140/160 °
Anschluss des Lautsprechers
170x170x80 mm
2,25 kg
Der Lautsprecher kann niederohmig (8 Ohm) oder in der 100V-Version (12,5/6,25 Watt)
Aluminiumgehäuse
betrieben werden.
mit Stoffblende
Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
-T12
12,5 W
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
heitsvorschriften.
6,25 W
0 (COM)
Verwendung: Im Innenbereich
Einsatztemperatur: -20 bis + 60 °C.
-
! Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
-
Hinweise:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen
Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
(2)
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der
Lautsprecher (ggf. sind Kabel abge-
(1)
knickt)
(3)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entspre-
chende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang
am Verstärker beschaltet ist.
Sonst handelt es sich um ein Mas-
seproblem durch Erdung/Schirmung
von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verka-
belung den EMV-Richtlinien ent-
spricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallel-
verlegung zu 230V-Kabel und beseiti-
gen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie den Aufstellungsort des
Lautsprechers.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
24.10.2019
