- Page 1 MINI GIUDECCA MANUALE TECNICO TECHNICAL MANUAL...
-
Page 2: Istruzioni Di Sicurezza Importanti
ISTRUZIONI DI SICUREZZA IMPORTANTI Leggere attentamente questa sezione e conservarla AVVERTENZA Rischio di esplosione se la batteria è sostituita con un tipo errato. Pressione sonora elevata, rischi di danni all’udito. IMPORTANT SAFETY INSTRUCTIONS Read the following section carefully and store it WARNING Explosion risk if the battery is replaced with a wrong type. -
Page 3: Caratteristiche Generali
MANUALE TECNICO DESCRIZIONE Mini Giudecca è l’innovativa sirena interna da incasso capace di garantire il massimo della protezione con un effetto a scomparsa. Concepita per essere alloggiata nelle più comuni scatole a 3 moduli, si integra perfettamente con l’ambiente consentendo di celare in una semplice placca filomuro tutte le funzionalità dei più... - Page 4 COMPATIBILE CON SCATOLE DA INCASSO A 3 MODULI DA MURO E DA CARTONGESSO INSTALLAZIONE DEL TAMPER ANTIAPERTURA Inserire il tamper antiapertura nell’alloggiamento. INSTALLAZIONE DEL MODULO LED 1. Inserire il modulo nell’apposita linguetta. 2. Premere il modulo fino a sentire il click.
- Page 5 MANUALE TECNICO COLLEGAMENTO MORSETTI SIRENA H+ positivo suono alto – negativo comune L+ positivo suono basso MORSETTIERA ESTRAIBILE MODULO LED Morsettiera estraibile per agevolare il cablaggio dei cavi. COLLEGAMENTO MORSETTI MODULO LED +12 V positivo comune L2 negativo LED segnalazione blu L1 negativo LED segnalazione bianco STI negativo LED stato impianto blu NOTA: in caso di alimentazione degli ingressi L1 e L2 in contemporanea prevale l’accensione...
-
Page 6: Installazione
INSTALLAZIONE Mini Giudecca è compatibile con le scatole a 3 moduli standard. La sirena deve essere installata da personale qualificato all’interno degli edifici tenendo in considerazione tutte le norme riguardanti l’installazione rispettando distanze e altezze per la miglior resa visiva e acustica della stessa. - Page 7 Pressione sonora elevata, rischi di danni all’udito. TECHNICAL MANUAL IMPORTANT SAFETY INSTRUCTIONS Read the following section carefully and store it WARNING Explosion risk if the battery is replaced with a wrong type. High sound pressure, risk of hearing loss.

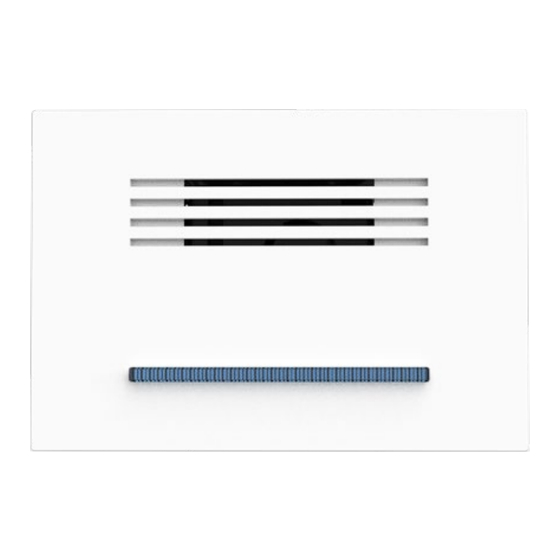

- Page 8 DESCRIPTION Mini Giudecca is the innovative in-wall sounder for indoors, able to ensure the utmost protection with a recessed effect. Conceived to be placed in a recessed box (also available as optional), it complements any environment perfectly. A simple and discreet plate, able to integrate all the functions of the most performing security indoor devices.
- Page 9 TECHNICAL MANUAL COMPATIBLE WITH RECESSED BOX FOR BRICK AND PLASTERBOARD WALLS (Recessed Mounting Kit available as optional) 163.2 mm 52 mm 121.6 mm 51 mm 109 mm 11.5 mm 83.5 mm 108.5 mm ANTI-OPENING TAMPER INSTALLATION Put the anti-opening tamper in its housing.
- Page 10 SOUNDER TERMINALS CONNECTION H+ high sound positive – common negative L+ low sound positive REMOVABLE TERMINAL BLOCK ON LED MODULE Removable terminal block for an easy wiring. LED MODULE TERMINALS CONNECTION +12 V ⎓ common positive L2 blue LED negative L1 white LED negative STI blue LED system status negative NOTA: in case of supply of L1 and L2 inputs at the same time, white LEDs have priority.
-
Page 11: Installation
WARRANTY All Venitem products are guaranteed for 24 months. In order to improve design and quality of the products, Venitem reserves the right to modify them without prior notice. All faulty or defective items must be returned to the supplier. - Page 12 AZIENDA CERTIFICATA Sede legale e operativa / Headquarters: Via del Lavoro, 10 30030 Salzano (VE) - Italy Tel. +39.041.5740374 - Fax +39.041.5740388 www.venitem.com info@venitem.com -...
