Item #1001 546 501
Model #79761
USE AND CARE GUIDE

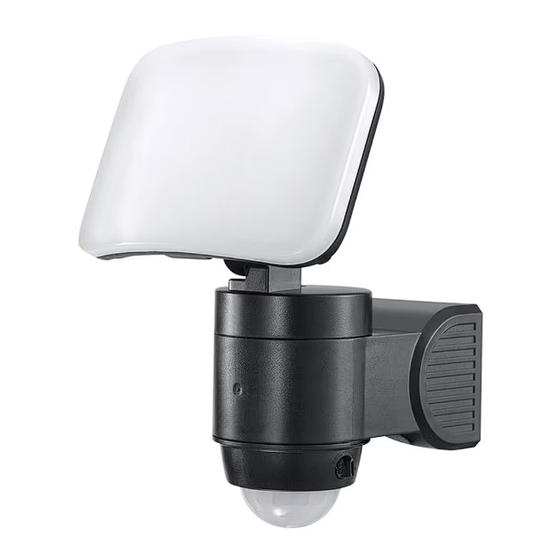

BATTERY POWERED MOTION ACTIVATED LIGHT
Questions, problems, missing parts? Before returning to the store,
call Defiant Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-866-308-3976
HOMEDEPOT.CA
THANK YOU
We appreciate the trust and confidence you have placed in Defiant through the purchase of this light. We strive to continually create quality
products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you
for choosing Defiant!
Advertisement
Related Manuals for Defiant 79761
Summary of Contents for Defiant 79761
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Defiant through the purchase of this light. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you...
- Page 2 Table of Contents Table of Contents ........2 Operation.
- Page 3 Pre-Installation PLANNING INSTALLATION When planning installation, please pay attention to the following: the light unit should be mounted 1.8 to 2.5 m (5.9 to 8.2 ft.) from the ground to ensure motion detection is optimized. The included mounting material is suitable for solid concrete or masonry construction. Other wall substrates may require additional materials.
- Page 4 Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity LEDs Lamp Motion detector head Mounting plate Battery plate...
- Page 5 Pre-Installation (continued) PLANNING RANGE □ To choose the mounting location, make sure the LED light □ Depending on the mounting height (1.8-2.5 m), the motion illuminates the desired area and that the product will not detector has a maximum detection range of 9.14 m, with a be directly exposed to rain.
- Page 6 Installation Locate the mounting plate □ Use the holes on the mounting plate (D) intended for the screws to mark the positions for drilling.
- Page 7 Installation Secure the mounting plate Open the battery cover □ Drill two holes on the mounting location, insert anchors □ Loosen the clip on the battery plate (E) to remove it from (AA) and fix the mounting plate (D) with mounting screws the main unit.
- Page 8 Installation (continued) Insert the batteries Secure the light □ Insert three AA batteries into the battery compartment □ Press the main unit onto the plate (D) and fasten it with the inside in the correct direction. The correct polarity is shown fastening screw (CC).
- Page 9 Operation Use the light □ Once the light is activated by the motion detector, any subsequent detection restarts the timer at the beginning. □ The motion detector responds to heat radiation. When outdoor temperatures are low, it is more sensitive to body heat than when outdoor temperatures are warm.
- Page 10 Operation (continued) Adjust the head □ To adjust the light positioning vertically up to 60 degrees, slowly push the fixture head up or down to the desired lighting location. To adjust the light positioning horizontally up to 150 degrees, slowly push the fixture head left or right to the desired lighting location.
- Page 11 Care and Cleaning □ Use a slightly dampened, lint-free cloth and mild cleaning agent to clean. □ Regularly check the motion detector for dirt. □ Regularly clean the motion detector to ensure proper functionality. Troubleshooting Problem Cause Solution The light does not switch on The motion detector is dirty.
- Page 12 Questions, problems, missing parts? Before returning to the store, call Defiant Customer Service 8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday 1-866-308-3976 HOMEDEPOT.CA Retain this manual for future use.
- Page 13 MERCI Nous apprécions la confiance que vous avez accordée à Defiant par l'achat de cette lampe. Nous nous efforçons a continuellement créer des produits de qualité conçus pour améliorer votre maison. Visitez-nous en ligne pour voir notre gamme complète de produits disponibles pour...
- Page 14 Table des Matières Table des matières ........2 Opération .
- Page 15 Avant l’Installation PLANIFICATION DE L’INSTALLATION Lors de la planification de l'installation, faites attention aux points suivants: La lumière doit être montée 1,8 à 2,5 m (5,9 à 8,2 pieds) du sol pour garantir une détection de mouvement optimisée. Les matériaux de montage inclus conviennent à la construction en béton massif ou en maçonnerie.
- Page 16 Avant l’Installation (suite) CONTENU DE L’EMBALLAGE Pièce Description Quantité DELs Lampe Tête du détecteur de mouvement Plaque de montage Plaque de piles...
- Page 17 Avant l’Installation (suite) PLANIFICATION PORTÉE DE DÉTECTION □ Pour choisir l'emplacement de montage, assurez-vous que □ Selon la hauteur de montage (1,8-2,5 m), le détecteur de la lumière DEL illumine la zone souhaitée et que le produit mouvement a une portée de détection maximale de 9.14 m, ne sera pas directement exposé...
- Page 18 Installation Localisez la plaque de montage □ Utilisez les trous de la plaque de montage (D) fait pour les vis pour marquer les positions de perçage.
- Page 19 Installation Montez la plaque de montage Ouvrez le couvercle de la batterie □ Percez deux trous sur l'emplacement de montage, insérez □ Desserrez le clip sur la plaque de piles (E) pour le retirer de les ancres (AA) et fixez la plaque de montage (D) avec les l'unité...
- Page 20 Installation (suite) Insérez les piles Fixez la lumière □ Insérez trois piles AA dans le compartiment des piles □ Appuyez l'unité principale sur la plaque (D) et fixez-la avec à l'intérieur dans le bon sens. La polarité correcte est la vis de fixation (CC). indiquée dans le compartiment des piles.
- Page 21 Opération Utilisation de la lampe □ Une fois que la lumière est activée par le détecteur de mouvement, toute détection ultérieure recommencera la période chronométrée depuis le début. □ Le détecteur de mouvement réagit au rayonnement thermique. Lorsque les températures extérieures sont basses, il est plus sensible à...
- Page 22 Opération (suite) Réglage de la tête de la lumière □ Pour positionner la lumière verticalement jusqu’à 60 degrés, poussez doucement la tête du luminaire vers le haut ou vers le bas jusqu’à l’obtention de la position desirée. Pour positionner la lumière horizontalement jusqu’à...
- Page 23 Nettoyage et entretien □ Nettoyer le produit avec un linge non pelucheux légèrement humide et un nettoyant doux. □ Vérifier régulièrement que le détecteur de mouvement est exempt de saleté. □ Nettoyer régulièrement le détecteur de mouvement pour assurer un bon fonctionnement. Dépannage Problème Cause...
- Page 24 Questions, problèmes, pièces manquantes? Avant de retourner au magasin, appelez le Service à la clientèle de Defiant 8 h - 19 h, heures normales de l’Est, Lundi-Vendredi, 9 h - 18 h, Samedi 1-866-308-3976 WWW.HOMEDEPOT.CA Conservez ce manuel pour une consultation ultérieure.
