11 Anschlussbelegungen

11 Anschlussbelegungen
Bei den Standardausführungen der MiniCODER ist der Schirm des An-
schlusskabels
● mit dem MiniCODER-Gehäuse verbunden
● bei metallisierten Steckverbindern mit dem Steckverbindergehäuse ver-
bunden
● bei Kunststoffsteckverbindern mit einem Steckerpin verbunden

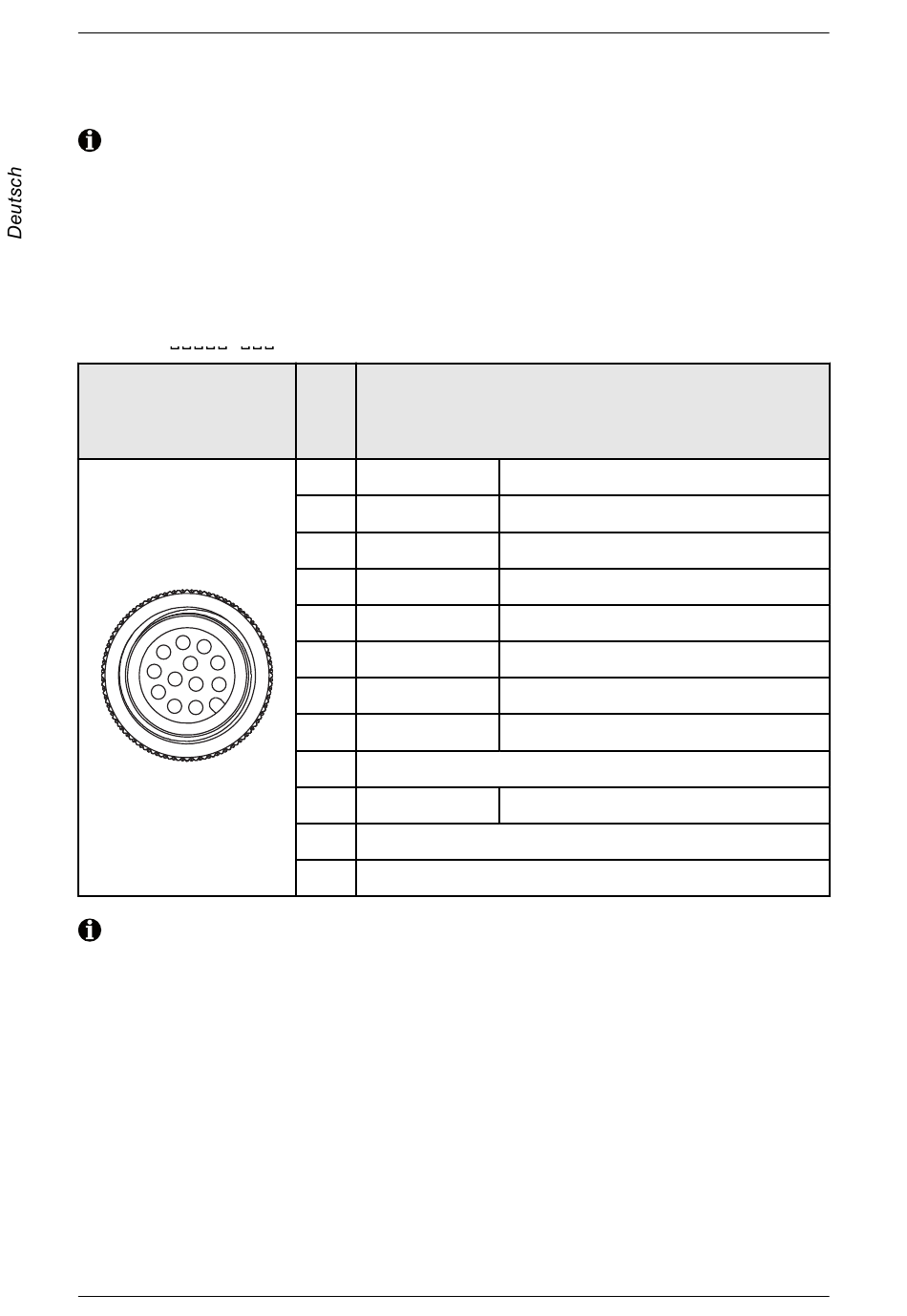

GEL 2449 J
12-poliger
Stiftstecker
(Steckansicht)
5
4
6
11 3
7
12
10 2
8
9
1
Bei langen Spannungsversorgungskabeln muss eine externe Sense-
Regelung erfolgen!
34
-
Pin Signal / Funktion
1 U
1+
2 U
1–
3 U
N+
4 0 V
5 U
B
6 U
2+
7 U
2–
8 U
N–
9 nicht belegt
10 U
Sense
11 nicht belegt
12 nicht belegt
Signal Spur 1
inverses Signal Spur 1
Signal Referenzspur N
GND
+ 5 V Versorgungsspannung
Signal Spur 2
inverses Signal Spur 2
inverses Signal Referenzspur N
5 V Sense
