Summary of Contents for Autool LM707
- Page 1 AUTOOL LM707 Refrigerant Recovery Machine User Manual 用户手册 www.autooltech.com...
- Page 2 企业标准 / Corporate Standard: Q/OR 005-2023...
- Page 3 AUTOOL. The informa- tion contained herein is designed only for the use of this unit. AUTOOL is not responsible for any use of this information as applied to other units.
-
Page 4: Table Of Contents
TABLE OF CONTENTS Cautions ........................... 2 General safety......................2 Product Introduction ....................... 3 Overview ........................3 Specifications ......................3 Function table......................4 Product Structure......................5 Structure diagram......................5 Operations Instruction ....................7 Unlock load cells ......................7 Fill equipment with refrigerant ..................7 Air purge........................ -
Page 5: Cautions
CAUTIONS General For the correct use of the instrument, please read the full text of this safety manual carefully before use. The storage cylinder in this unit contains liquid refrigerant. Overfilling of the cylinder can cause violent explosion. Do not disable the overfill safety feature. -
Page 6: Product Introduction

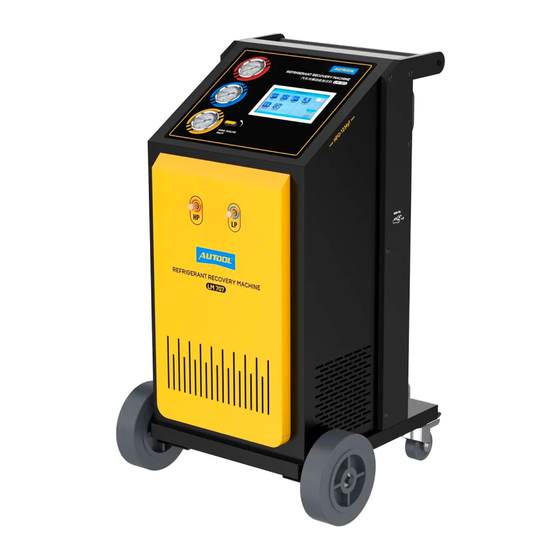

PRODUCT INTRODUCTION Overview ● LM707 is an ideal option for workshops that have limited equipment investment budget. Even economic, the machine is robustly built, with luxurious features such as color touch screen, amply database and patented oil separator / manifold. The unique design has facilitated quick load cell unlock, easy and economic maintenance (DIY maintenance rec- ommended), self troubleshooting and convenient USB upgrade etc. -
Page 7: Function Table
Function Recovers and purifies refrigerant from auto- Recovery table motive A/C to equipment tank. Evacuates air and moisture from the A/C Vacuum system. Upon completion of vacuum, manual oil injection is prompted. Charge refrigerant from equipment gas cylinder Charge Main to automotive A/C system. -
Page 8: Product Structure
PRODUCT STRUCTURE Structure diagram HP Gauge LP Gauge TP Gauge HP port LCD Screen Hava tahliye valfi LP port Front wheel Rear wheel... - Page 9 Power switch Fuse USB interface Power cable New oil bottle Refrigerant gas cylinder Refrigerant gas Used oil bottle cylinder support plate...
-
Page 10: Operations Instruction
OPERATIONS INSTRUCTION Unlock ● Remove the bolt that fix tank platform with chassis, to release tank load load cells cell. Warning Failure to remove the load cell lock bolts may cause wrong refrigerant processing amount. When you need transport the machine, please screw those bolts on. ●... -
Page 11: Air Purge
● Through tank fittings, connect either HP or LP hose with external refriger- ant, and turn on the machine, select “Tank fill” function, set tank fill amount to fill tank with refrigerant. ● It is recommended to maintain refrigerant level of tanks at 4-6kg. Air purge It is recommended to purge the air in equipment tanks every day before ●... -
Page 12: Recovery
Suction ● When machine is switched on, filter-drier life is displayed. Click OK to enter main menu. Total refrigerant recovered: 15.85Kg / 34.76Lb Refrigerant can be recovered till filter-drier change: 84.15Kg / 185.02Lb Change filter-drier ● Main menu. ● Recovery Empty used oil vessel before the recovery function is started. -
Page 13: Vacuum
in the internal refrigerant cylinder. The machine should be left connected on the vehicle for a minimum time of 3 minutes (longer in cold climates) for any pressure increase test. If after 3 minutes (or longer if possible) there is no pressure increase, the recovery can be acknowledged com- pleted. -
Page 14: Auto. Mode
● The minimum tank fill set value is 0.5kg. ● The maximum tank fill set value is the calculation result of 8kg (80% of tank allowable maximum weight) minus amount of refrigerant the tank contains ( For example, if there is 2kg refrigerant in the equipment tank, the maximum tank set value is 6kg). - Page 15 ● Warning: Misoperation in calibration could bring about serious consequences to equipment or vehicle A/C system. ● Database: Users can access database of refrigerant / oil volume of different car makes and models. ● Unit set: To set metric or American imperial unit. The two numbers displayed in the bottom part of the interface are values of two tank load cells, for load cell diagnosis purpose.
-
Page 16: Main Troubleshooting
MAIN TROUBLESHOOTING Remarks: Regular maintenance by specialized technicians may largely reduce machine failure. Malfunction Reasons Solution ● ● Insufficient vacuum pump oil. Add oil to central line. ● ● Pump oil emulsion, dirty. Put new oil. ● ● Pump oil inlet plugged. Clean oil inlet. - Page 17 Malfunction Reasons Solution ● ● High pressure High pressure switch plug Fasten high pressure switch plug. alarm 004 but disconnected from PCA ● Inspect the hoses and connections gas cylinder socket. between compressor exit and tank gauge does not ● Pipeline connecting com- blue hand vale.
-
Page 18: Maintenance Service
MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 pro- cedures and 12 times of testing and inspection work, which ensures that each product has excellent quality and performance. Maintenance To maintain the performance and appearance of the product, it is recom- mended that the following product care guidelines be read carefully：... -
Page 19: Warranty
All information, illustrations, and specifications contained in this manual, ● AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product. Every... -
Page 20: Return & Exchange Service
RETURN & EXCHANGE SERVICE Return & ● If you are an AUTOOL user and are not satisfied with the AUTOOL prod- Exchange ucts purchased from the online authorized shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;... - Page 21 目 录 版权信息 ..........................19 版权 ..........................19 注册商标 ........................19 注意事项 ..........................20 安全规程........................20 产品简介..........................21 概述 ..........................21 产品规格 ........................21 功能表........................... 22 产品结构 ..........................23 结构图........................... 23 操作说明 ..........................25 解锁称重传感器 ......................25 给设备填充制冷剂......................25 不凝性气体排空 ......................
-
Page 22: 版权信息
版权信息 版权所有! 未征得深圳市偶然科技有限公司的书面同意， 任何公司或个人不 版权 ● 得以任何形式 （电子、 机械、 影印、 录制或其他形式） 对本说明书进行复制 和备份。 本手册专为偶然公司产品的使用而计， 对于将之用于指导其他设备 操作而导致的各种后果， 本公司不承担任何责任。 因使用者个人或第三方的意外事故， 滥用、 误用该设备， 擅自更改， 或修理 ● 该设备， 或未按偶然公司的操作与保养要求而导致设备损坏、 遗失所产生 的费用及开支等， 偶然公司及其分支机构不承担任何责任。 正式声明: ● 本说明书所提及之其他产品名称， 目的在于说明该设备如何使用， 其注册 商标所有权仍属原公司。 本设备供专业技术人员或维修人员使用。 ● 注册商标 偶然公司已在中国及海外若干国家进行了商标注册， 其标志为 。 本 手册所提及之偶然公司其它商标、... -
Page 23: 注意事项
注意事项 安全规程 在使用本仪器之前， 请先仔细地通读一遍本手册， 熟悉一下产品， 避免 造成人身伤害和仪器产品损坏事故。 本设备的冷媒罐内含有液态制冷剂。 冷媒罐过度加注可能会引发剧烈爆炸 。 切勿关闭过度加注安全保护功能。 操作设备时， 制冷罐应始终放置在负载 单元平台上。 操作前， 请仔细阅读说明书。 不正确的操作可能导致严重后果， 例如空调系 统损坏或设备损坏。 请只使用厂家推荐提供的专用冷媒罐。 请避免吸入制冷剂或油蒸汽/雾气， 并阅读制冷剂和油包装上的物质安全 说明。 在拆卸或维修设备之前， 必须切断设备电源， 从而避免致命的电击危险。 为了避免接触制冷剂， 请必须佩戴安全眼镜和手套， 保护眼睛和皮肤。 如果 接触液态制冷剂， 请用大量清水冲洗受影响区域， 并立即咨询医生， 因为接 触液态制冷剂可能导致冻伤和失明。 避免使用铜芯直径小于1.5mm²的延长电源电缆。 设备周围不要存放汽油或其他易燃物质。 始终在通风良好的区域操作设备， 并远离任何人工热源。... -
Page 24: 产品简介
产品简介 LM-707能对车辆进行冷媒回收、 抽真空、 冷媒加注等操作。 7英寸触摸屏设 概述 ● 计， 操作人员可以提前设定参数， 设备按照设定的流程自动完成工作， 大大 提高了空调维护的工作效率。 程序内设定车型数据库， 可根据车型自动匹 配冷媒加注量， 基本覆盖市面常见的燃油车、 新能源车、 混合动力车。 内部 安装压缩机、 电子秤、 真空泵等高精度仪器， 可实现高精度的冷媒回收及加 注工作， 此外， 该设备还具有自我故障排除和方便的USB升级等功能。 产品规格 AC 220V ±10％ 50/60Hz, 输入电源 or AC 110V ±10％ 60Hz 压缩机功率 3/8HP 平均气态制冷剂回收速度 0.25Kg/min （通过加注/吸气口）... -
Page 25: 功能表
功能表 回收 回收和净化从汽车空调到设备罐的制冷剂。 抽走A/C系统中的空气和湿气。 完成抽真空后， 提 抽真空 示手动注入油。 冷媒加注 用设备的制冷剂罐给汽车空调系统加注制冷剂。 主要功能 将液态制冷剂从外部制冷剂储存瓶转移到设备制 冷媒补充 冷剂罐内。 设备会自动按顺序执行所选功能。 一旦所有选 自动模式 定的功能完成， 机器将自动停止。 选择操作语言。 语言 校准制冷剂罐的称重传感器。 标定 输入汽车空调数据库。 数据库 系统设置 选择公制或英制单位。 单位设置 设置排空制冷剂罐。 重量设置 测试螺线管、 真空泵和压缩机的工作状态。 元件测试... -
Page 26: 产品结构
产品结构 结构图 高压表 低压表 罐压表 高压接口 触摸屏 空气疏散阀 低压接口 前滑轮 后滑轮... - Page 27 电源开关 保险丝 USB接口 电源线 新油瓶 制冷剂气瓶 旧油瓶 制冷剂气瓶称重传感器...
-
Page 28: 操作说明
操作说明 卸下锁紧的螺栓， 释放制冷剂罐的称重传感器， 并使其准备好工作。 解锁称重 ● 传感器 警告 如果没有卸下称重传感器的锁紧螺栓， 可能会导致制冷剂的量计算错误。 当您需要运输机器时， 请将这些螺栓拧紧。 给设备填 新设备是空的， 所以需要给设备注入制冷剂和冷冻油。 ● 充制冷剂 通过制冷剂罐接头， 将高压或低压软管与外部制冷剂连接起来， 并打开机 ● 器选择 “冷媒补充” 功能， 设置冷媒补充量以加注制冷剂罐中的制冷剂。... -
Page 29: 不凝性气体排空
建议将制冷剂罐的制冷剂量都保持在4-6公斤。 ● 不凝性 建议每天在开机前对设备制冷剂罐内的空气进行排空。 可以找到不凝性气 ● 气体排空 体排空的手动阀门， 转动阀门排空不凝性气体。 选择制冷剂 每次设备开机， 它都会提醒选择制冷剂类型。 如果选择的制冷剂类型与以 ● 前操作时处理的制冷剂不同， 设备会自动回收管道内的制冷剂， 并进行内 部排空， 然后再回到所选制冷剂的界面。 这个过程可能需要10分钟或更长 时间。 注意 请确保选择与车辆相同的制冷剂类型， 否则将造成设备制冷剂罐的严重污 染。 如果你想从机器目前处理的制冷剂更改为另一种制冷剂， 请关闭设备并再 次打开， 然后再选择制冷剂类型。 设备连接 警告 除手册中明确规定的情况外， 在所有设备操作过程中， 请保持车辆发动机 和空调关闭， 否则可能会造成意外的损失。 Suction... - Page 30 当机器开机时， 会显示干燥过滤器的寿命。 点击确定， 进入主菜单。 ● 总回收冷媒: 0.00Kg/0.00Lb 到下次维护可回收冷媒： 100.00Kg/220.00Lb 更换干燥过滤器 主菜单。 ● 回收 在回收功能开始之前， 先清空废油瓶。 ● 选择 “回收” 功能， 启动该程序。 ● 回收过程将从车辆空调系统中回收制冷剂， 直到车辆空调系统达到真空状 ● 态。 在存储到内部制冷剂罐之前， 将水分、 油和杂质与制冷剂分离。 进行压 力测试时， 设备应最少连接车辆3分钟 （在寒冷气候下应更长时间） 。 如果3 分钟后 （或更长时间） 没有发现压力增加， 可以确认回收已完成。 如果检测 到压力增加， 则应重新进行回收处理。 抽真空...
-
Page 31: 回收 抽真空
燃油车用的冷冻油具有导电性。 即使注入少量冷冻油到混合动力或电动车 辆， 也会可能会带来严重后果。 制冷剂加注 选择 “冷媒加注” 功能， 并点击 “确定” 启动该过程。 ● 您可以手动设置加注量， 或选择 “按数据库加注” ， 根据汽车品牌和型号设 ● 置加注量。 加注完成后， 需要启动发动机并打开空调检查其性能， 以确保加注精度更 ● 精确。 冷媒补充 选择 “冷媒补充” 功能， 给设备制冷剂罐中补充制冷剂。 建议在设备内部钢 ● 瓶中保持4-6公斤的制冷剂量， 这样有利于加注操作。 在补充制冷剂的过程中， 设备会向技术人员显示关闭外部钢瓶上的手控阀， ● 设备将回收剩余的制冷剂。 剩余的制冷剂将被回收到传输软管和内部管道 中。 然后， 设备将回收留在传输软管和内部管道的剩余制冷剂。 制冷剂罐最小补充设定值为0.5kg。... -
Page 32: 系统设置
系统设置 选择 “系统设置” 图标并输入111111 （左右箭头移动光标， 上下箭头增加/减少 、 数字） ， 进入系统设置菜单。 在系统设置中， 可以被查询或重新配置 “语言” 、 “ 标定” 、 “数据库” 、 “单位设置” 、 “重量设置” 和 “元件测试” 这些功能。 语言： ● 可以改变操作系统的语言。 校准： ● 建议请专业的技术人员来进行称重传感器的校准。 称重传感器的校准非常 简单和快速， 只需一个步骤， 即1公斤重量的校准步骤。 警告： ● 校准过程中的错误操作会给设备或车辆空调系统带来严重后果。 数据库： ● 用户可以访问不同汽车品牌和型号的制冷剂/油量数据库。... -
Page 33: 主要故障排除
主要故障排除 备注： 由专业技术人员定期维护可大大减少机器故障。 功能故障 原因 解决方案 真空泵油不足。 给中心管路添加油。 ● ● 泵油乳化， 变脏。 加入新油。 ● ● 泵的进油口堵塞。 清洁进油口。 真空度低 ● ● 泵的连接处有渗漏。 检查连接处。 ● ● 部件磨损。 保养机器， 特别是O型圈， 垫圈和其他 ● ● 密封件。 油量过大。 适当排除一些油到合适的水平。 ● ● 真空泵注油 入口压力过高。 先运行回收功能。 ● ● 保险丝熔断了... - Page 34 功能故障 原因 解决方案 高压开关插头与PCA插座断 紧固高压开关 插头。 高压报警004， 但 ● ● 开。 检查压缩机出口和油箱蓝色手阀之间 气瓶表没有显示 ● 连接压缩机出口的管道被 的软管和连接处。 过高的压力值 ● 堵塞了。 设备中的制冷剂不足。 给设备冷媒罐加注更多的制冷剂。 ● ● 加注线路问题。 检查加注管路， 包括冷媒罐的红色阀 ● ● 没有充电或充 门、 红色软管、 5号电磁铁、 9号电磁铁 电缓慢 （高位） 、 11号电磁铁 （长位） 、 维修 软管和HP/LP快速接头。...
-
Page 35: 维修保养服务
维修保养服务 您所拥有的AUTOOL产品选用持久耐用的材料， AUTOOL坚持精益求精的生产 工艺， 每一件产品出厂都经过35道工序及12次质检工作， 从而确保每一件产 品都拥有卓越的品质及性能。 所以您的AUTOOL产品值得您定期维护保养， 使 其产品将能够长期稳定地工作。 维修保养 维护保养是为了保持产品性能和外观， 我们建议您仔细阅读以下产品保养指南 ： 注意不要将产品与粗糙表面摩擦或揉搓产品， 特别是钣金外壳。 ● 对产品中需要紧固和连接的部位经常进行检查， 如发现松动应及时紧固， 以 ● 保证产品的安全运行。 对与各种化学介质接触的产品外部和内部零件要经 常进行除锈、 喷漆等防腐处理， 以提高产品的抗腐蚀能力， 延长产品的使用 寿命。 遵守安全操作规程， 不超负荷使用产品。 产品的安全防护装置齐全可靠， 及 ● 时消除不安全因素。 电路部分彻底检查， 老化电线要及时更换。 定期清洗和更换易耗部件； 调整各部位配合间隙和更换磨损 （已坏） 部件清... -
Page 36: 保修服务
有1年保修期。 保修方式 根据具体的故障情况对产品进行免费修理或更换； ● 我方保证所有更换的部件、 附件或产品都是全新； ● 在客户收到产品90天内出现故障同时提供视频和图片， 我方承担运费并免 ● 费提供相应配件给客户更换。 收到产品超过90天， 客户承担相应的费用， 我 方免费提供配件给客户更换； 以下情况不在免费保修范围： 非正规渠道购买AUTOOL的产品； ● 未按产品说明书要求使用和维护造成的损坏； ● 在AUTOOL， 我们为精湛的设计和卓越的服务感到自豪。 我们很乐意为您提供 更多的支持或服务。 声明 偶然公司保留更改产品设计与规格的权利， 届时恕不另行通知。 实物外观 ● 与颜色可能与说明书中显示的有差别， 请以实物为准。 我们已尽最大努力力 求使书中所有描述准确， 但仍难免有不妥之处。 如有疑问， 请联系经销商或 偶然售后服务中心。 本公司对产品拥有最终解释权， 不承担任何因误解而 产生的后果。... -
Page 37: 退换货服务
退换货服务 如果您对从线上授权购物平台和线下授权经销商所购买的AUTOOL产品不 退换货 ● 满意， 根据 《AUTOOL全球销售条款》 ， 您可以自收到产品之日起七日内退 货； 或者在产品交付之日起的30日内调换等值的其他产品。 退回及调换的产品必须处于完全可销售状态， 并附上相关销售单单据， 所有 ● 相关配件、 纸质发票 （如有） 。 AUTOOL将会对寄回退货的商品进行检查， 以确保其处于完好无损的状态 ● 并且符合条件， 相关条件详情请参阅 《AUTOOL全球销售条款》 。 任何未通 过检查的商品将退还给您， 您将不会获得商品退款。 您可以通过客户服务中心或AUTOOL授权经销商调换产品； 退换货原则为 ● 从哪里购买， 就从哪里退换货。 如果您退换货遇见困难或者阻碍， 请联系 AUTOOL客户服务中心。 通过客户服务中心退换货时， 我们建议您通过下面 的方式进行：...
