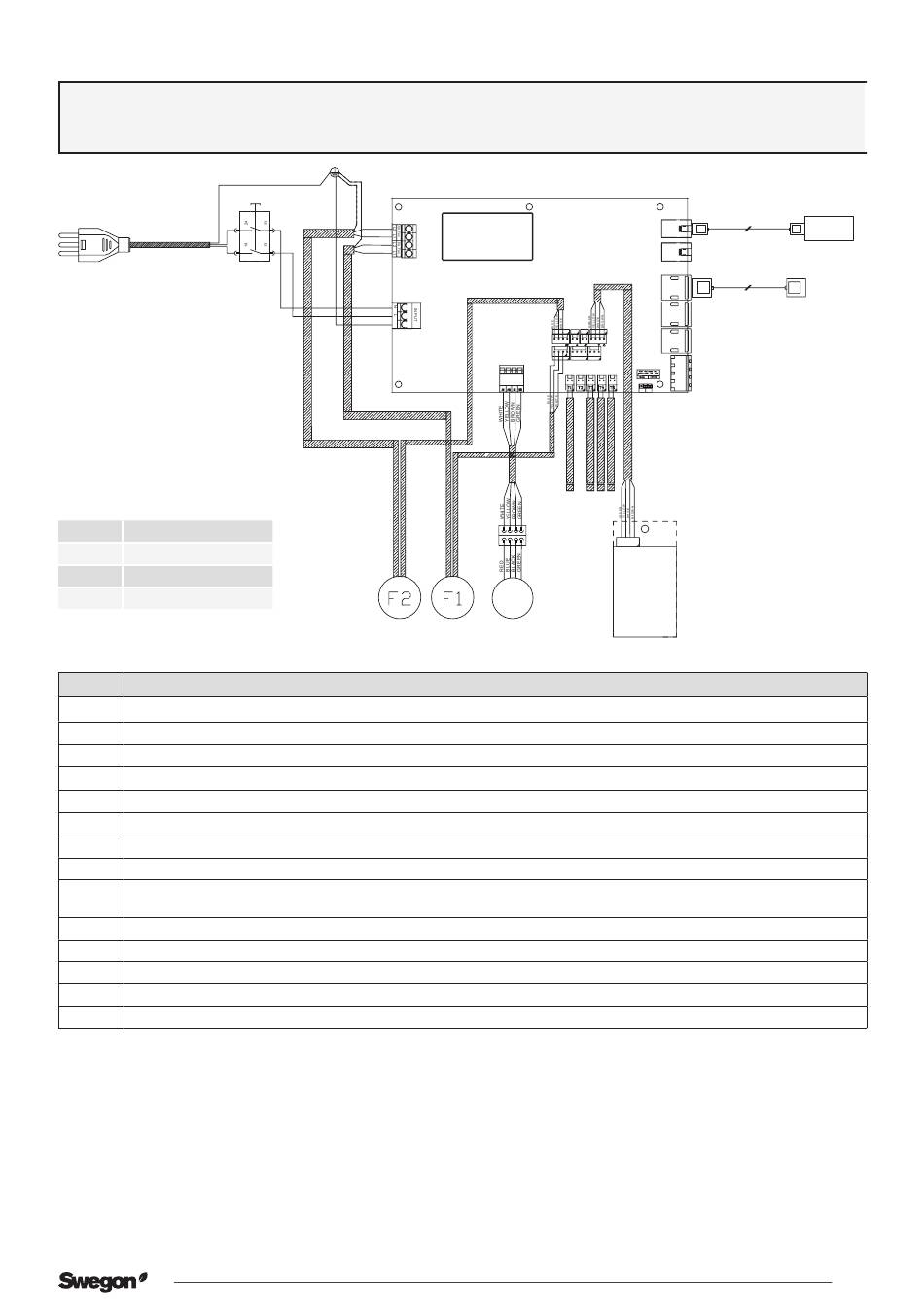

Electrical wiring diagram | Schéma de câblage
R4-C
S1
Mains
Mains
230 V, 50 Hz, 2,5 A
F1 + F2
170 W
HE M
20 W
Total
190 W
Device Description
T1
Temperature sensor, outdoor air | Sonde de température, air extérieur
T3
Temperature sensor, extract air | Sonde de température, air extrait
T4
Temperature sensor, supply air | Sonde de température, air soufflé
T5
Temperature sensor, exhaust air | Sonde de température, air rejeté
F1 Extract fan | Ventilateur d'extraction
F2
Supply fan | Ventilateur soufflage
HE M Rotor's motor | Moteur de la roue
S1 Use Switch | Interrupteur d'exploitation
RH
Humidity sensor + Extract air temperature sensor | Ensemble sonde HR + sonde de température, air extrait
TSP
UI Connectors for control panel / cooker hood | Connecteurs pour panneau de commande / hotte de cuisine
SEC/SEM Connector for connecting the SEC or SEM module | Connecteur pour connecter le module SEC ou SEM
SET 1&2 Connectors for connecting the SET module | Connectors for connecting the SET module
5V/24V 24V voltage output | Sortie de tension 24V (IO max 125 mA/3W)
IO 1&2 Two general-purpose IO connectors | Deux connecteurs IO à usage général
YELLOW/GREEN
GREEN
YELLOW/GREEN
BROWN
BLUE
X2
BROWN
BLUE
BLACK
WHITE
X1
GREEN
2023-10-03
X10 Supply fan X15 BP X16 F X14 Sensor package
X11 Exhaust fan X12 I2C
X9 Rotor
Rotor
motor X3
X29
5V 24V
T1 T3 T4 T5
RH
TSP
M
Rotor
R4-C Genius
2m
X23
UI
X24
2m
SEC /
X28
SEM
SET2
X26
SET1
X27
5V/24V
IO2
X25
IO1
GND
All rights to changes reserved.
