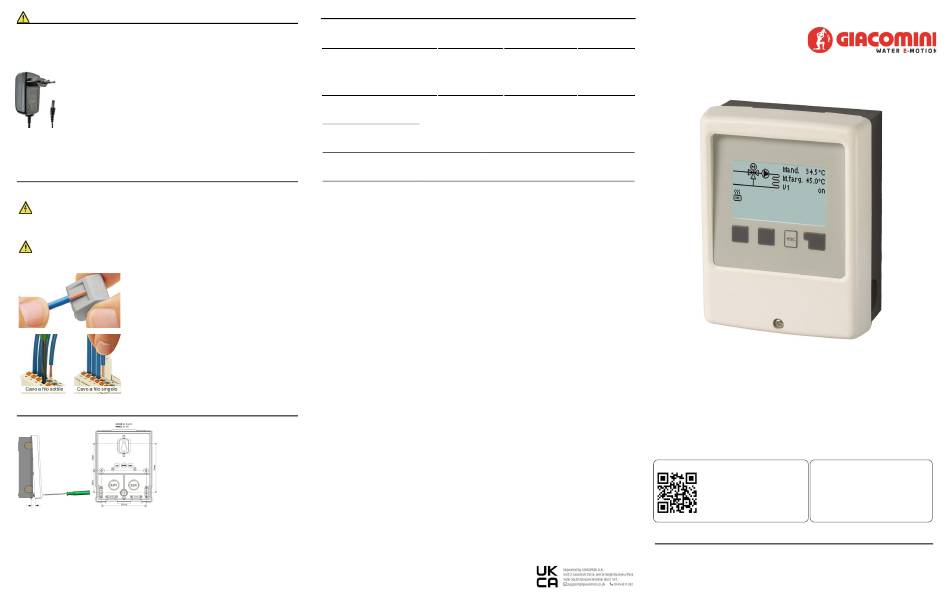

Giacomini K282K Instructions

Istruzioni di sicurezza
Generale
La centralina non sostituisce in nessun caso i dispositivi di sicurezza in loco!

Valori di temperatura impostati troppo alti possono provocare surriscaldamento o danni al sistema. La protezione

contro il surricaldamento deve essere a cura dell'utente!
I cavi di segnale temperatura devono essere posati separatamente da quelli di potenza e non devono, per esem-

pio, essere posati nella stessa canalina/guaina passacavo!
• Alimentare la centralina utilizzando esclusivamente l'alimentatore fornito insieme alla stessa.
Installazione a parete
Installare la centralina solo in aree asciutte e nelle condizioni ambientali descritte nelle "Specifiche".

Cavi con bassa tensione, come i sensori di temperatura, devono essere posati separatamente da quelli con alta ten-

sione. Inserire i cavi dei sensori di temperatura soltanto nel lato sinistro dell'unità e i cavi di potenza solo nella parte
destra.
Connessione elettrica
Prima di avviare l'unità, assicurarsi di effettuare i collegamenti elettrici in assenza di tensione! Le

connessioni elettriche possono essere realizzate unicamente da per- sonale specializzato e nel
rispetto delle normative di riferimento. Non usare l'unità se l'involucro mostra danni visibili, per es.,
crepe.
L'unità potrebbe non essere accessibile dalla parte posteriore.

L'utente deve prevedere un dispositivo di disconnessione di tutti i poli, per es., un interruttore magne-

totermico di emergenza.
Cavi con bassa tensione, come i sensori di temperatura, devono essere posati separatamente da

quelli con alta tensione. Inserire i cavi dei sensori di temperatura soltanto nel lato sinistro dell'unità e i
cavi di corrente solo nella parte destra.
I cavi collegati alla centralina non devono essere scoperti per più di 55 mm e il rivestimento del cavo

deve entrare nella copertura fino all'altro capo della fascetta di rinforzo.
1. Selezionare il programma/impianto idraulico (vedi "Varianti idrau-
liche" ).
2. Scoprire i cavi per massimo 55 mm, fissare le fascette di rinforzo,
spellare gli ultimi 8-9 mm dei fili.
3. Aprire la centralina (vedi "Installazione a parete"), inserire i cavi
ed installare le fascette di rinforzo.
5. Cablare i morsetti in dotazione come specificato nello "Schema di
collegamento morsettierai" e nelle "Varianti idrauliche".
Se si usano cavi intrecciati, usare un cacciavite piccolo e spingere la
parte arancione durante l'inserimento.
Se si usano cavi rigidi oppure l' estremità del cavo, basta spingere il
cavo all'interno della morsettiera.
5. Inserire i morsetti di collegamento nelle apposite strisce di mor-
setti.
installazione a parete
1. Svitare completamente la vite del coperchio.
2. Rimuovere con attenzione la parte superiore
dell'involucro dalla parte inferiore.
3. Mettere da parte la parte superiore dell'involucro.
Non toccare i componenti elettronici.
4. Fissare la parte inferiore dell'involucro sulla
posizione desiderata e segnare i tre fori di
montaggio. Assicurarsi che la superficie della parete
sia il più possibile liscia affinché la centralina non sia
deformata durante il fissaggio delle viti.
5. Utilizzando un trapano con punta da 6, effettuare 2
fori nei punti segnati sul muro e infilare i tasselli.
Opzionalmente il centralina può essere montata con
4 fori di montaggio.
6. Inserire la vite superiore e avvitarla leggermente.
7. Fissare la parte superiore dell'involucro e inserire le
altre due viti.
8. Allineare l'involucro e stringere le tre viti.
Dati tecnici
Modello K282K
Specifiche elettriche
Alimentazione
Potenza elettrica assorbita
Classe di protezione
Classe di protezione/Categoria sovratensione
Ingressi / Uscite
Ingressi per sensori Pt1000 3
Uscita 0-10V/PWM V1
Lunghezza massima dei cavi
Sonde Pt1000 S1 - S3
PWM / 0...10V
Condizioni ambiente possibili
per funzionamento centralina
per trasporto/immagazzinaggio
Altre specifiche e dimensioni
Involucro
Modalità di installazione
Dimensioni totali
Dimensioni apertura
Display
Diodo luminoso
Orologio
Funzionamento
Progettato e prodotto da:
| Reme-Str. 12 |
SOREL GmbH microelettronica D - 58300 Wetter (Ruhr)+49 (0)2335 682 77 0
Per ulteriori informazioni consultare il sito www.giacomini.com o contattare il servizio tecnico: +39 0322
923372 / consulenza. prodotti@giacomini.com. Questa comunicazione ha valore indicativo. Giacomini
S.p.A. si riserva il diritto di apportare in qualunque momento, senza preavviso, modifiche per ragioni tec-
niche o commerciali agli articoli contenuti nella presente comunicazione. Le informazioni contenute in
questa comunicazione tecnica non esentano l'utilizzatore dal seguire scrupolosamente le normative e le
norme di buona tecnica esistenti. Giacomini S.p.A. Via per Alzo, 39 - 28017 San Maurizio d'Opaglio
(NO) Italy
Centralina di riscaldamento con funzione di
raffreddamento
Istruzioni K282K
24 VDC
0,5 - 2,5 W/ 0,5 W
IP 40
II / II
Range di misura
PT1000 -40 °C ... 300 °C
per resistenza di lavoro 10Ω 1 kHz, livello 10 V
< 10 m
< 3 m
0 °C - 40 °C, max. 85% umidità relativa a 25 °C
0 °C - 60 °C, non è possibile condensazione
2 parti, in plastica ABS
Installatione su parete, opz. su pannello
163 mm x 110 mm x 52 mm
157 mm x 106 mm x 31 mm
Ampio display grafico, 128 x
64 dots
multicolore
RTC con batteria per 24 ore
4 tasti
Istruzioni dettagliate:
047U59448
Note generali
| info@sorel.de | www.sorel.de | 26.09.2023
Il presente manuale contiene istruzioni di base e informazioni importanti relativi a sicurezza, installazione e fun-
zionamento. Prima della messa in funzione e del funzionamento, l'installatore / specialista e l'operatore del sistema
devono leggere completamente il manuale. È una centralina di temperatura automatica ed elettrica per uso dome-
stico e per applicazioni simili. Inoltre, osservare le norme applicabili in materia di prevenzione degli incidenti nei rispet-
tivi paesi, gli standard e i regolamenti applicabili ed i manuali di installazione ed uso degli altri componenti del sistema.
L'installazione, il collegamento elettrico, la messa in funzione e la manutenzione devono essere effettuati solo da tec-
nici abilitati. Per gli utenti: accertarsi che il personale addetto fornisca informazioni dettagliate sul funzionamento della
centralina.
Contenuto della fornitura
Centralina di riscaldamento con funzione di

raffreddamento K282K
2 viti 3,5 x 35 mm e 2 connettori 6 mm per

installazione a parete.
Manuale di installazione

