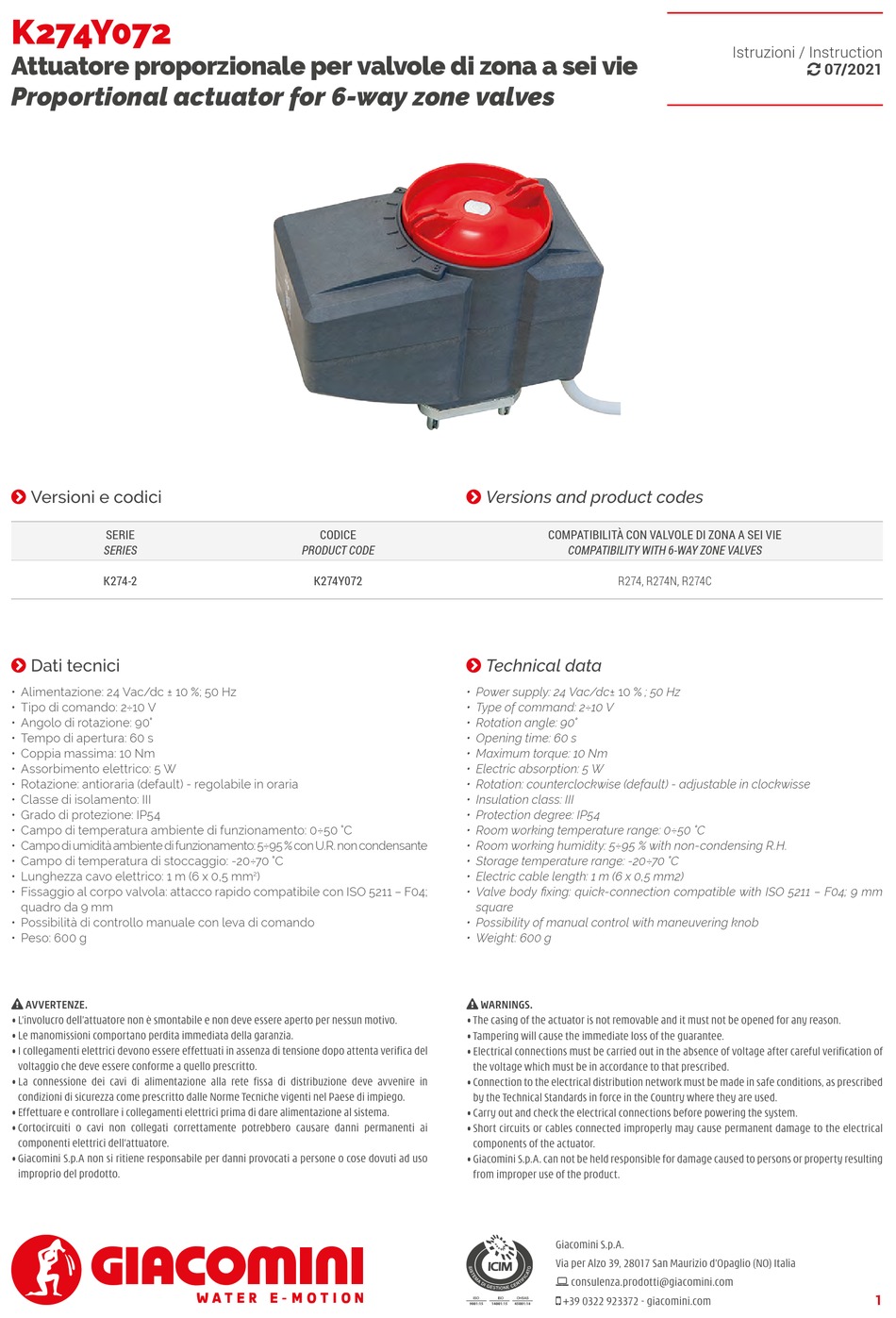

K274Y072
Attuatore proporzionale per valvole di zona a sei vie

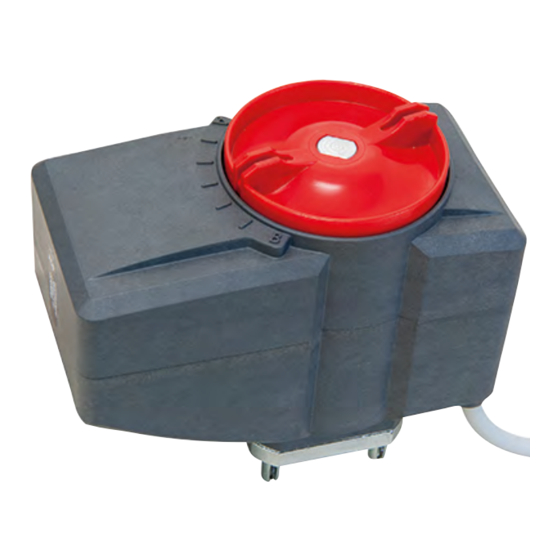

Proportional actuator for 6-way zone valves
Versioni e codici

SERIE
SERIES
K274-2
Dati tecnici

• Alimentazione: 24 Vac/dc ± 10 %; 50 Hz
• Tipo di comando: 2÷10 V
• Angolo di rotazione: 90°
• Tempo di apertura: 60 s
• Coppia massima: 10 Nm
• Assorbimento elettrico: 5 W
• Rotazione: antioraria (default) - regolabile in oraria
• Classe di isolamento: III
• Grado di protezione: IP54
• Campo di temperatura ambiente di funzionamento: 0÷50 °C
• Campo di umidità ambiente di funzionamento: 5÷95 % con U.R. non condensante
• Campo di temperatura di stoccaggio: -20÷70 °C
• Lunghezza cavo elettrico: 1 m (6 x 0,5 mm
• Fissaggio al corpo valvola: attacco rapido compatibile con ISO 5211 – F04;
quadro da 9 mm
• Possibilità di controllo manuale con leva di comando
• Peso: 600 g
 AVVERTENZE.
• L'involucro dell'attuatore non è smontabile e non deve essere aperto per nessun motivo.
• Le manomissioni comportano perdita immediata della garanzia.
• I collegamenti elettrici devono essere effettuati in assenza di tensione dopo attenta verifica del
voltaggio che deve essere conforme a quello prescritto.
• La connessione dei cavi di alimentazione alla rete fissa di distribuzione deve avvenire in
condizioni di sicurezza come prescritto dalle Norme Tecniche vigenti nel Paese di impiego.
• Effettuare e controllare i collegamenti elettrici prima di dare alimentazione al sistema.
• Cortocircuiti o cavi non collegati correttamente potrebbero causare danni permanenti ai
componenti elettrici dell'attuatore.
• Giacomini S.p.A non si ritiene responsabile per danni provocati a persone o cose dovuti ad uso
improprio del prodotto.
CODICE
PRODUCT CODE
K274Y072
)
2
Versions and product codes

COMPATIBILITÀ CON VALVOLE DI ZONA A SEI VIE
COMPATIBILITY WITH 6-WAY ZONE VALVES
R274, R274N, R274C
Technical data

• Power supply: 24 Vac/dc± 10 % ; 50 Hz
• Type of command: 2÷10 V
• Rotation angle: 90°
• Opening time: 60 s
• Maximum torque: 10 Nm
• Electric absorption: 5 W
• Rotation: counterclockwise (default) - adjustable in clockwisse
• Insulation class: III
• Protection degree: IP54
• Room working temperature range: 0÷50 °C
• Room working humidity: 5÷95 % with non-condensing R.H.
• Storage temperature range: -20÷70 °C
• Electric cable length: 1 m (6 x 0,5 mm2)
• Valve body fixing: quick-connection compatible with ISO 5211 – F04; 9 mm
square
• Possibility of manual control with maneuvering knob
• Weight: 600 g
 WARNINGS.
• The casing of the actuator is not removable and it must not be opened for any reason.
• Tampering will cause the immediate loss of the guarantee.
• Electrical connections must be carried out in the absence of voltage after careful verification of
the voltage which must be in accordance to that prescribed.
• Connection to the electrical distribution network must be made in safe conditions, as prescribed
by the Technical Standards in force in the Country where they are used.
• Carry out and check the electrical connections before powering the system.
• Short circuits or cables connected improperly may cause permanent damage to the electrical
components of the actuator.
• Giacomini S.p.A. can not be held responsible for damage caused to persons or property resulting
from improper use of the product.
Giacomini S.p.A.
Via per Alzo 39, 28017 San Maurizio d'Opaglio (NO) Italia
 consulenza.prodotti@giacomini.com
 +39 0322 923372 - giacomini.com
Istruzioni / Instruction
 07/2021
1
