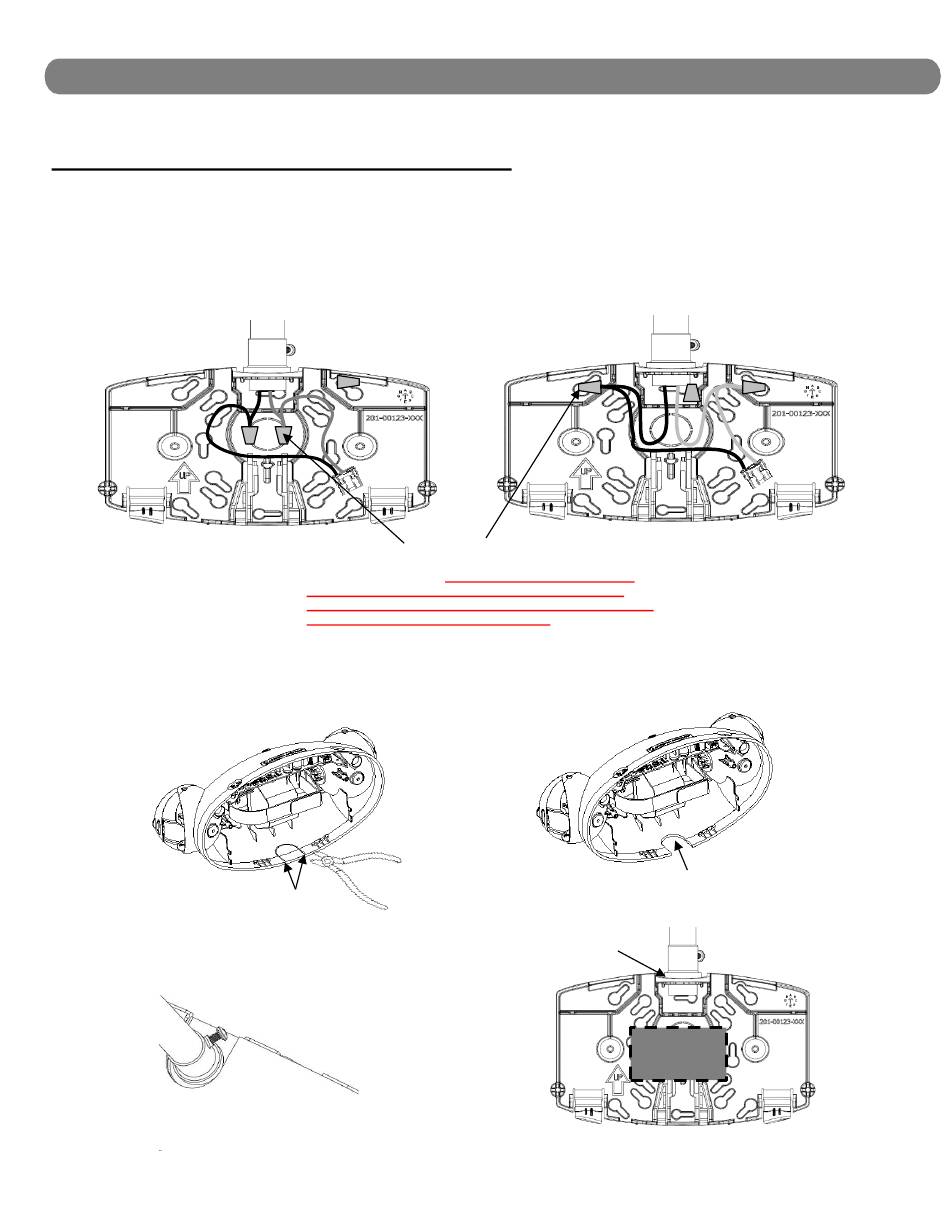

MONTAJE EN SUPERFICIE DEL CONDUCTO
NOTA: Para evitar interferencia con los componentes de la carcasa, use los conectores más compactos apropiados para el calibre de los
cables.
1. En la parte superior del centro de la placa de montaje, retire el orificio troquelado para la conexión del conducto. Retire las
ranuras de bocallave requeridas de la placa de montaje para sostener el producto en el tipo de pared dado.
2. Vea el diagrama de cableado en la página 5. Conecte las conexiones de cable con código aprobado en el circuito derivado y
en las lámparas remotas (si corresponde). Organice los cables en las ranuras como se muestra, de manera que los conectores
estén asegurados, como se muestra en las figuras 2 o 3.
Figura-2
3. Retire el orificio troquelado en forma de U de la parte superior central de la carcasa.
Sugerencia: Utilice primero un par de cortacables para iniciar un corte en la parte gruesa en cada lado del troquelado y, a
continuación, termine de retirarlo con las pinzas.
INSTALACIÓN y CABLEADO (CONTINUACIÓN)
Fije los conectores de cable cerca del centro o cerca de
los pestillos superiors.
para cables en el área de la placa de circuito impreso
(printed circuit board, PCB) y la batería, ya que esto puede
limitar la conexión del conector a la PCB.
Cortar
ut
Oriente el conector del
conducto de modo que todas
las partes de este lleguen al
borde del orificio
troquelado
Figura-3
EVITE agrupar cables y tuercas
Arandela
Use las arandelas, como (Grainger nro. 4DAX6),
entre el conector del conducto y la carcasa trasera,
si el conector del conducto interfiere con la batería.
El propósito de la arandela es tener la menor
cantidad posible de roscas dentro de la carcasa.
Luego de retirar el
troquelado
Battery
