Instalación Y Cableado - Acuity Brands Quantum ELM4L Manual

IMPORTANTE: Proporcione a cada unidad una fuente de CA no conmutada monofásica de un circuito utilizado para la iluminación
El voltaje de funcionamiento se muestra en la tabla de la página 5.
normal.
NOTA: La batería debe estar conectada a la placa del cargador antes de aplicar la alimentación de CA a la unidad. La batería puede
dañarse si permanece conectada durante más de 24 horas sin alimentación de CA continua. Vea también "Información importante de
la batería", página 6.
NOTA: Para cumplir con los requisitos mínimos de iluminación de la NFPA 101 (Código de Seguridad Humana actual), la altura
máxima de montaje de ELM4L desde el suelo es de 26.3 pies.

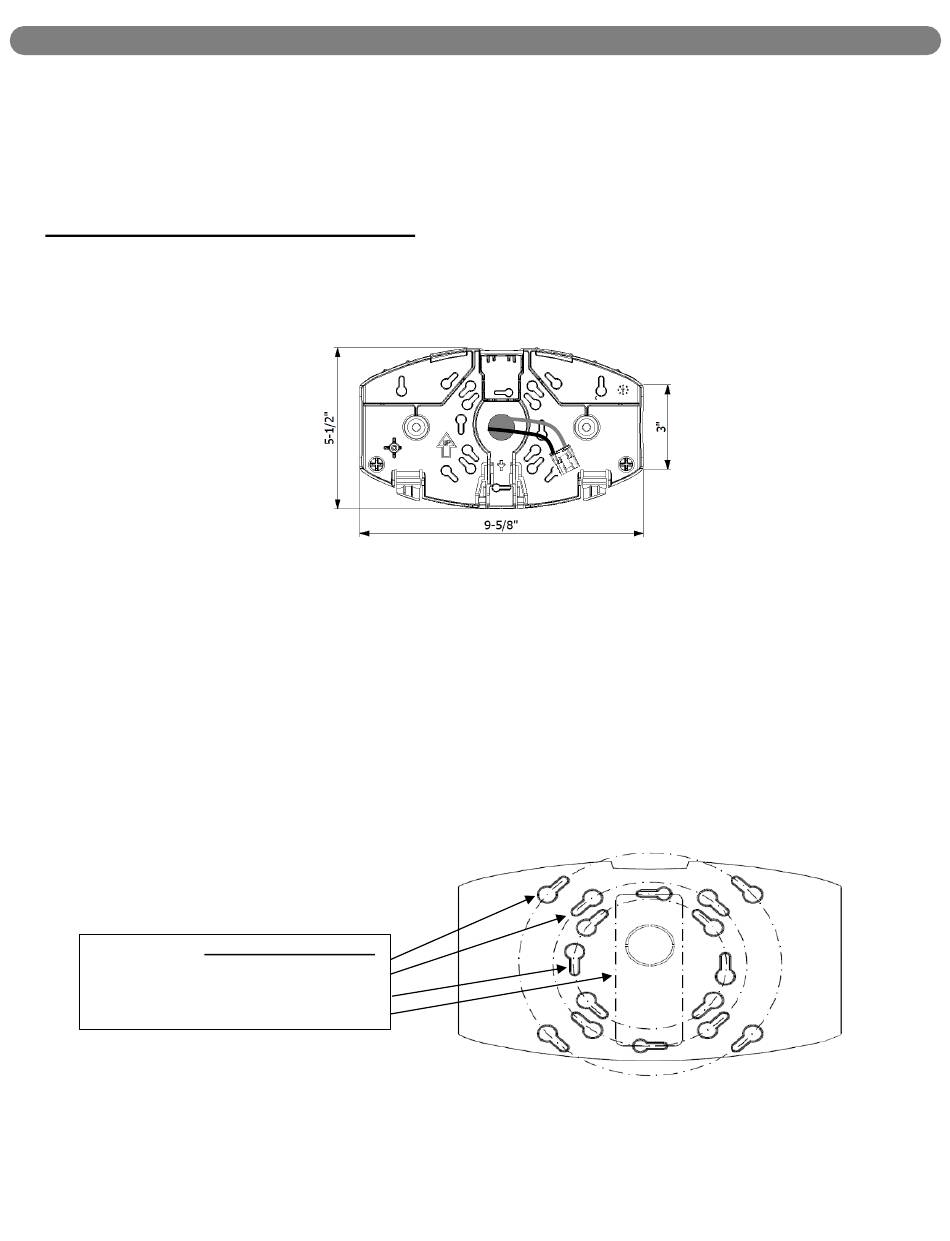

MONTAJE DE LA CAJA DE UNIÓN
-Algunos detalles que se muestran a continuación pueden variar-
1. En la placa de montaje, retire el orificio troquelado central redondo y el par de orificios troquelados de la caja de unión.
Sugerencia: para quitar un agujero ciego, se puede usar un destornillador y un martillo. Colóquelo sobre una superficie abierta (es
decir, un rollo de cinta aislante) debajo del troquel mientras lo golpea con un destornillador y un martillo
2. Ubique el arnés de entrada de dos cables, realice la conexión del circuito derivado con un conector aprobado por UL.
NOTA: Introduzca el exceso de cables en la caja de unión y empuje el conector a través del orificio troquelado de la placa de montaje,
asegurándose de que sobresalga lo suficiente para hacer la conexión como se muestra en "Montaje final", paso 5, página 4.
3. Ajuste la placa de montaje a la caja de unión. Evite que los cables se aprieten entre la placa y la pared.
NOTA: No ajuste demasiado los tornillos de montaje. La placa posterior debe permanecer plana para que las características
de encaje de la carcasa se enganchen correctamente.
Cajas de unión alojadas:
Redonda u octagonal de 3 1/2 in
Caja de salida individual
INSTALACIÓN y CABLEADO
Cuadrada de 4 in
Octagonal de 4 in
página 2
