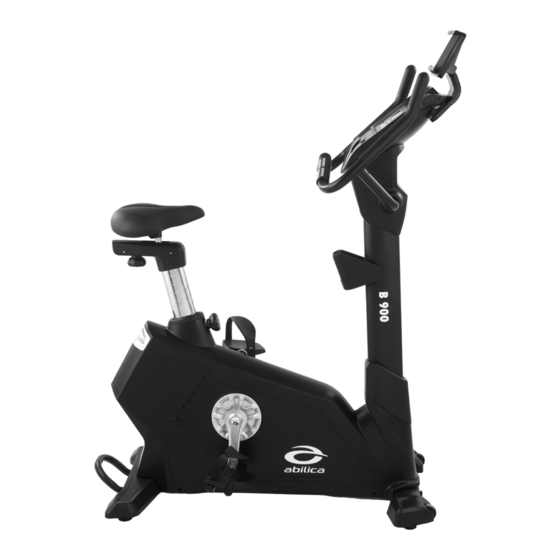

Abilica B 900
Art. nr. 374824
Norsk – Dansk – Svensk - English

Advertisement

Table of Contents
loading

Related Manuals for Abilica B 900

Summary of Contents for Abilica B 900

  • Page 1 Abilica B 900 Art. nr. 374824 Norsk – Dansk – Svensk - English...

  • Page 2: Table Of Contents

    INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Parts drawing Deleliste / Dellista / Parts List Montering / Assembly DK NO Viktig informasjon Drift Vedlikehold Kontaktinformasjon Viktig Information Drift Underhåll Kontaktinformation Important information Operation Maintenance Contact information...

  • Page 3: Deletegning / Sprängskiss / Parts Drawing

    DELETEGNING / SPRÄNGSKISS / PARTS DRAWING...

  • Page 4: Deleliste / Dellista / Parts List

    DELELISTE / DELLISTA / PARTS LIST ENGELSK NAVN SPESIFIKASJONER Main frame Upright post Front stabilizer Rear stabilizer Saddle post Saddle sliding block belt pinch roller adjusting screw connection plate Handlebars Allen hexagon socket cap full thread screw M6×10 Allen hexagon socket cap full thread screw M8×20 Allen C.K.S.
  • Page 5 ENGELSK NAVN SPESIFIKASJONER Hex nut Hex nut M24×P1.5 Deep groove ball bearing 6004ZZ Deep groove ball bearing 6005ZZ Φ13×Φ8.5×8 Belt compress powder in tube Controller B11-V5 CRANK L CRANK R Console EMS One-way flywheel Belt pulley axle Belt pulley Motor belt 470PJ8 OUTER COVER L OUTER COVER R...
  • Page 6 ENGELSK NAVN SPESIFIKASJONER Tube plug BLF82×Φ39×Φ30×27.5 Tube plug Φ32×t1.5 Seat post sleeve Crank cover Upright post wiring Main frame wiring Magnet sensor Brake wire Magnet wiring B11-V1/XH 3P/L-300mm Adaptor Console wiring Console handle pulse wiring Handle pulse wiring Handle pulse set Rear stabilizer cover Ipad holder Magnet sensor fixing seat...

  • Page 7: Montering / Assembly

    MONTERING / ASSEMBLY PRE-ASSEMBLY CHECK LIST / SJEKKLISTE B 1 1 3 2 1 0 × 6 3 1 Φ 8 × 3 3 0 Φ 1 0 × 6 2 9 Φ 8 × 3 2 6 M 5 × 1 5 × 5 2 0 M 4 ×...
  • Page 8 STEP 1: Attach the front stabilizer (3) to the main frame (1) with Flat washer (30), spring washer (32) and Allen C.K.S. half thread screw (16). STEP 2: Attach the rear stabilizer (4) to the main frame (1) with Flat washer (30), spring washer (32) and Allen C.K.S.
  • Page 9 STEP 3: 1. Connect Upright post wiring (77) and Main frame wiring (78). 2. As shown in the below picture, insert the upright post cover (52) into the upright post, then install the upright post (2) on the main frame group (1), loacked them with preinstalled the inner hexagon flat end fastening bolt (15) on the main frame with the hex wrench, and put down the upright post cover (52) after the upright post is locked.
  • Page 10 STEP 5: 1. Connect Console handle pulse wiring (84) and Handle pulse wiring (85). 2. Attach Handlebars (9) to the Upright post (2) with flat washer (29), Spring washer (31) and Allen hexagon socket cap full thread screw (11). STEP 6: Attach handlebar cover front (57) and handlebar cover rear (58) to the upright post(2) with philips C.K.S.
  • Page 11 STEP 7: Attach Saddle (69) to Saddle post (5) with Handle knob (70). STEP 8: Attach Seat cover L (63) and Seat cover R (64) to Saddle post (5) with Philips pan head full thread screw (20)
  • Page 12 STEP 9: Attach the Pedal L (66) and Pedal R (67) to main frame (1). STEP 10: Attached IPAD holder (88) to the console (45) and lock tight with Phillips C.K.S. full thread screw (24).
  • Page 13 HOW TO USE 1. Exercise --- sitting on the seat cushion group, hold handle bar sets with hands, start to do exercise after stepping on the pedals. 2. Adjust the foot pad : when the bikes is not stable, adjust the feet pads. Adjust the foot pad...

  • Page 14: Viktig Informasjon

    VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er kun hjemme trening og privat bruk, eventuelle garantier bortfaller ved bruk av apparatet i kommersielle eller flerbruker miljøer som for eksempel idrettslag, borettslag eller bedrifter. Det eksisterer egne modeller som er egnet for kommersiell og flerbruker miljøer.
  • Page 15 Computer Funksjonsknapper: START Starter eller stanser treningsøkten /STOP 1. I stopp-modus, trykk knappen for å returnere til hovedmenyen. RESET 2. Hold knappen inne i fem sekunder for å nullstille systemet. 3. Trykk for å returnere til forrige verdiinnstilling. 1. Trykk for å justere verdier. MODE 2.

  • Page 16: Drift

    Skjermfunksjoner: TIME Skjermskala: 0:00 ~ 99:99; Innstillingsskala: 0:00~99:00 DISTANCE Skjermskala: 0.0 ~ 99.99; Innstillingsskala: 0.0~99.99 CALORIES Skjermskala: 0 ~ 999Cal.; Innstillingsskala: 0~999Cal. SPEED Skala 0.0~99.9 KPH/ 0.0~62.1 Mile RESISTANCE Skala 1~32 LEVEL PULSE Skjermskala: 40 ~ 220 Innstillingsskala: 30-150 KG, Standard er 70KG for metriske kilo WEIGHT Innstillingsskala: 40~400 LB, Standard er 155LB for britiske pund.
  • Page 17 3.2 Dersom du ønsker å velge et forhåndsinnstilt treningsprogram, trykk RESET for å returnere til STOP-modus. Trykk deretter PROGRAM og velg PROGRAM-modus (RPM-skjermen vil vise en verdi mellom P01 og P12). Trykk en av PROGRAM-modusene fulgt av START for å starte programmet eller trykk MODE og RESISTANCE +/- for å...
  • Page 18 3.6 RECOVERY-modus 3.6.1 Du kan trykke RECOVERY i hvilken som helst modus for å åpne RECOVERY-modus. Konsollet Konsollet vil motta pulssignaler innen ti sekunder, før det deretter vil starte en 60 sekunders RECOVERY-test. Ingen andre funksjoner vil vises på skjermen Ingen andre funksjoner vil vises på...
  • Page 19 Last ned appen AnyRun Google Play Last ned appen AnyRun fra AppStore for IOS eller Google Play for android Last ned appen Kinomap Google Play Last ned appen Kinomap fra AppStore for IOS eller Google Play for android Last ned appen Zwift Google Play Last ned appen Zwift fra AppStore for IOS eller Google Play for android...

  • Page 20: Vedlikehold

    VEDLIKEHOLD Anbefalt vedlikehold Hvor ofte? Rens Smøremiddel Forsikre deg om at pedalene sitter stramt i krankarmene, at alle skruene på pedalene er stramme, og at Pedaler pedalstroppene ikke er skadet. Før bruk Ramme Rens med en myk, ren og fuktig klut. Etter bruk Vann Computer...

  • Page 21: Viktig Information

    VIKTIG INFORMATION Användningsområdet för denna träningsenhet är endast hemmaträning och privat användning, alla garantier är ogiltiga om enheten används i kommersiella eller fleranvändarmiljöer såsom idrottslag, bostadsrättsföreningar eller företag. Det finns separata modeller som är lämpliga för kommersiella miljöer och miljöer för flera användare.
  • Page 22 Pulsfunktionen på produkten är inte en medicinsk apparat, den kommer även att skilja sig från mätningar med pulsmätare och andra apparater som mäter puls. Syftet är att ge en indikation på användarens faktiska hjärtfrekvens. Om mer exakt pulsmätning krävs rekommenderas ett pulsbälte eller pulsmätare. Värden som hastighet, distans och kalorier etc.
  • Page 23 Konsol Funktionsknappar: Startar eller stoppar träningspasset START/STOP 1. I stoppläge, tryck på knappen för att återgå till huvudmenyn. 2. Håll ned knappen i fem sekunder för att återställa systemet. RESET 3. Tryck på för att återgå till föregående värdeinställning. 1. Tryck för att justera värden. MODE 2.

  • Page 24: Drift

    Skärmfunktioner: TIME Skärmskala: 0:00 ~ 99:99; Inställningsskala: 0:00~99:00 DISTANCE Skärmskala: 0.0 ~ 99.99; Inställningsskala: 0.0~99.99 CALORIES Skärmskala: 0 ~ 999Cal.; Inställningsskala: 0~999Cal. SPEED Skala 0.0~99.9 KPH/ 0.0~62.1 Mile RESISTANCE Skala 1~32 LEVEL PULSE Skärmskala: 40 ~ 220 Inställningsskala: 30-150 KG, Standard är 70KG for metriska kilo WEIGHT Inställningsskala: 40~400 LB, Standard är 155LB for brittiska pund.
  • Page 25 3.3 Om du vill välja ett användarinställt träningsprogram, tryck på RESET för att återgå till STOP-läge. Tryck sedan på PROGRAM och välj läget USER PROGRAM (varvtalsdisplayen visar ett värde mellan U01 och U04). Tryck på ett av USER PROGRAM -lägena följt av START för att starta programmet eller tryck på MODE och RESISTANCE +/- för att ställa in värden för AGE, WEIGHT och TIME.
  • Page 26 3.6.3 Tryck på RECOVERY för att återställa RECOVERY-läget. Ritning 1...
  • Page 27 Ladda ned appen AnyRun Google Play Ladda ned appen AnyRun från AppStore for IOS eller Google Play för android Ladda ned appen Kinomap Google Play Ladda ned appen Kinomap från AppStore for IOS eller Google Play för android Ladda ned appen Zwift Google Play Ladda ned appen Zwift från AppStore for IOS eller Google Play för android...

  • Page 28: Underhåll

    UNDERHÅLL Rekommenderat underhåll Hur ofta? Rens Smörjmedel Se till att pedalerna är åtdragna i vevarmarna, att alla skruvar på pedalerna är åtdragna och att Före Pedaler pedalremmarna inte är skadade. användning Rengör med en mjuk, ren och fuktig Efter trasa. användning Vatten Nej Rengör med en mjuk, ren och fuktig...

  • Page 29: Important Information

    IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions. During assembly;...
  • Page 30 Machine diagram surface Button function: START START or STOP training /STOP 1. Press to return to main menu when system is STOP . RESET 2. Press RESET in 5 seconds，reset the system. 3. Press to return to the previous when setting data. Press to set up or adjust data.

  • Page 31: Operation

    Display function: TIME Skjermskala: 0:00 ~ 99:99; Innstillingsskala: 0:00~99:00 DISTANCE Skjermskala: 0.0 ~ 99.99; Innstillingsskala: 0.0~99.99 CALORIES Skjermskala: 0 ~ 999Cal.; Innstillingsskala: 0~999Cal. SPEED Range 0.0~99.9 KPH/ 0.0~62.1 Mile RESISTANCE Range 1~32 LEVEL PULSE Skjermskala: 40 ~ 220 Innstillingsskala: 30-150 KG, default is 70KG for Metric system. WEIGHT Innstillingsskala: 40~400 LB, default is 155LB for British system.
  • Page 32 VIKTIGT AVSEENDE SERVICE Skulle det uppstå problem av något slag, vänligen kontakta Mylna Service. Vi ser gärna att du kontaktar oss innan du kontaktar butiken så att vi kan erbjuda dig bästa möjliga hjälp. Besök vår hemsida www.mylnasport.se - här hittar du information om produkterna, användarmanualer, ett kontaktformulär för att komma i kontakt med oss och möjlighet att beställa reservdelar.
  • Page 33 IMPORTANT INFORMATION The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions.
  • Page 34 Machine diagram surface Button function: START START or STOP training /STOP 1. Press to return to main menu when system is STOP . RESET 2. Press RESET in 5 seconds，reset the system. 3. Press to return to the previous when setting data. Press to set up or adjust data.
  • Page 35 Display function: TIME Skjermskala: 0:00 ~ 99:99; Innstillingsskala: 0:00~99:00 DISTANCE Skjermskala: 0.0 ~ 99.99; Innstillingsskala: 0.0~99.99 CALORIES Skjermskala: 0 ~ 999Cal.; Innstillingsskala: 0~999Cal. SPEED Range 0.0~99.9 KPH/ 0.0~62.1 Mile RESISTANCE Range 1~32 LEVEL PULSE Skjermskala: 40 ~ 220 Innstillingsskala: 30-150 KG, default is 70KG for Metric system. WEIGHT Innstillingsskala: 40~400 LB, default is 155LB for British system.
  • Page 36 3.8 If user want to select PROGRAM mode, press RESET button return to IDLE MODE. In IDLE MODE, press PROGRAM entering PROGRAM MODE (RPM window display P01-P12). Select one of PROGRAM MODE then press START to start training or press MODE and RESISTANCE +/- enter setting AGE, WEIGHT, TIME.
  • Page 37 3.12 RECOVERY MODE 3.12.1 In ANY MODE, press RECOVERY entering RECOVERY MODE. Console will receive heart rate input in 10 seconds, then start RECOVERY MODE in 60 seconds, other function will not display. TIME window will show 0:10 then start counting down, PULSE window display heart rate, MW window display TESTING.
  • Page 38 Download the app AnyRun Google Play Download the app AnyRun from Appstore for IOS or Google Play for Android Download the app Kinomap Google Play Download the app Kinomap from Appstore for IOS or Google Play for Android Download the app Zwift Google Play Download the app Zwift from Appstore for IOS or Google Play for Android...

  • Page 39: Maintenance

    Leverandør: Leverantör: Supplier: Mylna Sport AS Mylna Sport AB Mylna Sport AS Postboks 244 Box 181 P.O. Box 244 3051 Mjøndalen 56624 Habo N-3051 Mjoendalen Norge Sverige Norway abilica.no abilica.se abilica.com mylnasport.no mylnasport.se mylnasport.com ©2023 Mylna Sport AS Rev. 1_231109...

This manual is also suitable for:

374824
