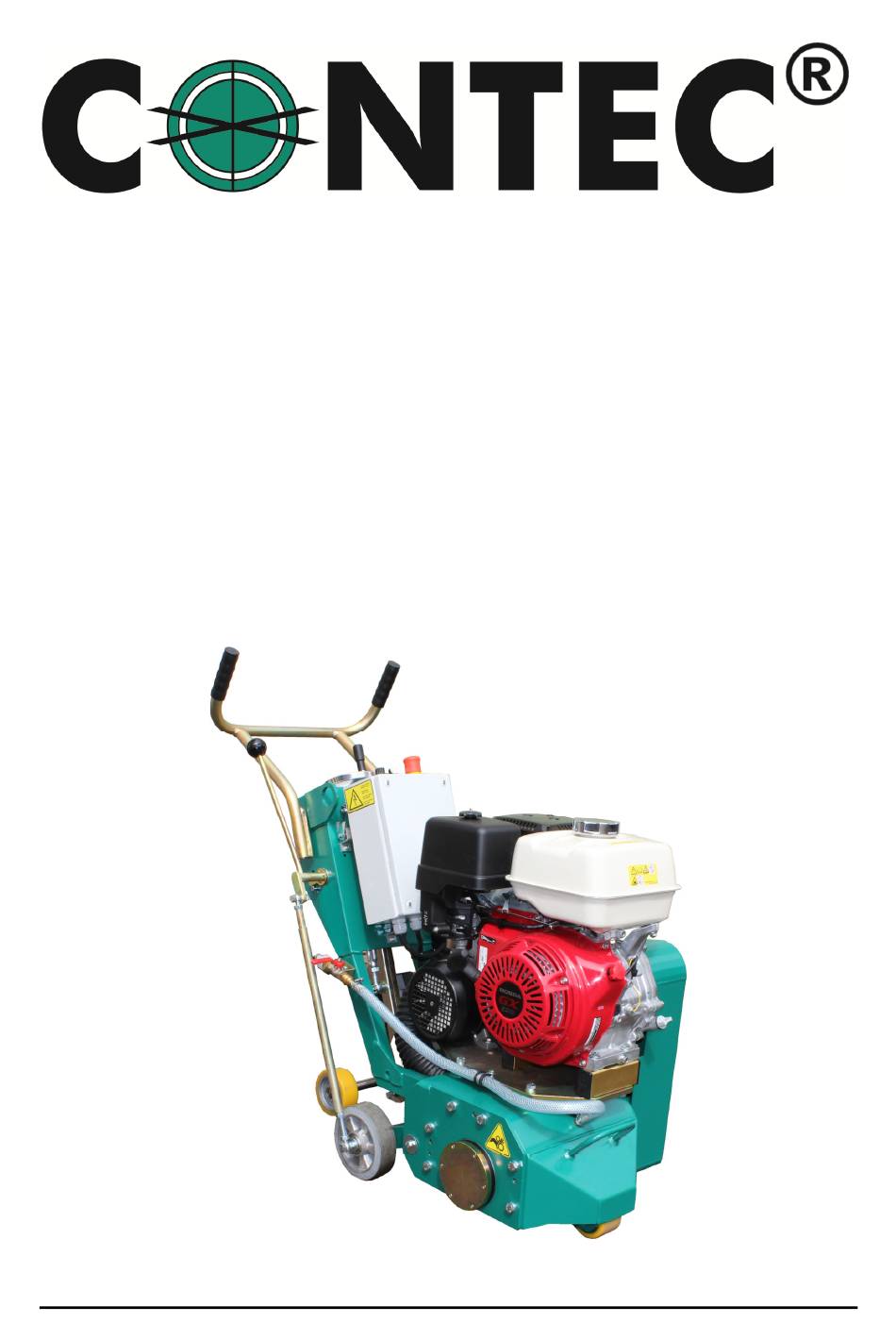

- Page 1 CT 250 Bodenfräsmaschine Floor Planer Betriebsanleitung (Originalausgabe) Instruction manual (Original edition)
-
Page 2: Table Of Contents
Bedienungsanleitung / Manual CT 250-PA - 2 - Inhaltsverzeichnis / Index 1. EG-Konformitätserklärung / EC-Declaration of Conformity ...3 2. Anwendungsbereich der Maschine / Machine applications ...4 3. Technische Daten / Technical data ...4 3.1 Fräse / Planer ...4 3.2 Werkzeuge / Tools ...4... -
Page 3: Eg-Konformitätserklärung / Ec-Declaration Of Conformity
Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42 EG entspricht. Bei einer mit uns nicht abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Hersteller: Contec Maschinenbau & Entwicklungstechnik GmbH, Hauptstraße 146, 57518 Alsdorf, Deutschland Beschreibung und Identifizierung der Maschine:... -
Page 4: Anwendungsbereich Der Maschine / Machine Applications
The operation must ist nur bei trockenem Wetter gestattet. Der only be carried out in conjunction with a Betrieb ist nur mit einer von Contec from Contec recommended dust collector. empfohlenen Absauganlage gestattet. 3 Technische Daten 3 Technische Daten 3.1 Fräse... -
Page 5: Einsatzgebiete Der Werkzeuge / Applications Of The Tools
Bedienungsanleitung / Manual CT 250-PA - 5 - Lamellendurchmesser Lamellendurchmesser Anzahl Lamellen Anzahl Lamellen Anzahl Walzenfräser Anzahl Walzenfräser * Messwerte / Data: VÜA Verein zur Überwachung technischer Anlagen e.V. Änderungen vorbehalten / All specifications are approximate and subject to confirmation. -
Page 6: Sicherheitsregeln Für Den Betrieb Der Bodenfräse / Safety Rules
Bedienungsanleitung / Manual CT 250-PA - 6 - 5. Safety rules 5. Sicherheitsregeln für den Betrieb der Bodenfräsen Achtung ! Die Bodenfräse CT 250 ist unter Attention ! The CT 250 floor planers are Berücksichtigung geltender Sicherheits- constructed according to existing safety rules standards entwickelt worden. - Page 7 Bedienungsanleitung / Manual CT 250-PA - 7 - Der Hebel Höhenschnellverstellung der Fräse The lever of the height adjustment has to be muss sich vor dem Einschalten des Motors in in the upper position before the machine is oberer Stellung befinden. Außerdem muss switched on.
- Page 8 Bedienungsanleitung / Manual CT 250-PA - 8 - Antrieb zu arbeiten. Dazu muss der Hebel without the drive unit. Therefor the lever of Höhenschnellverstellung (Anhang Skizze the height adjustment (Appendix diagram Pos 97/99) hochgezogen werden. An der No. 97/99) must be brought to its upper Liftstange an welcher der Antriebsmotor position.
-
Page 9: Wechsel Der Trommel / Changing The Drum
Bedienungsanleitung / Manual CT 250-PA - 9 - 7 Wechsel der Trommel 7 Changing the drum Achtung: Vor Wartungsarbeiten Motor zum Attention: Before any maintenance, the Stillstand bringen. machine must be brought to a complete stand still. Maschine hochdrehen, damit... -
Page 10: Justieren Der Frästrommel / Adjusting The Drum
8 Justieren der Frästrommel 8 Adjusting the drum Durch Unterschiede in den Frästrommeln During the operation of the CT 250 floor und durch Verzug während des Betriebs der planer or after a drum has been changed or Fräse CT 250 können Fluchtfehler zwischen... -
Page 11: Wartung Und Reinigung / Maintenance And Cleaning
Bedienungsanleitung / Manual CT 250-PA - 11 - 9. Wartung und Reinigung 9. Maintenance and cleaning 9.1 Lager 9.1 Bearings Alle Kugellager sind auf Lebensdauer All bearings are greased for their life time. geschmiert. 9.2 Gelenke und Höhenverstellung 9.2 Height adjustment and joints... - Page 17 09.12.2020 99-70-01-18 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 19-10-07-03 Lagergehäusedeckel rechts Bearing Lid right Side 61-30-00-47 Sicherungsring Circlip 61-20-62-10 Kugellager Bearing right Side 19-21-07-06 Sechskantring Hexagon Ring 19-10-07-04 Lagerbock rechts Bearing Housing right Side 19-21-07-05 Trommelwelle Drive Shaft 6885-30-8-7 Paßfeder 19-10-07-01...
- Page 18 09.12.2020 99-70-01-18 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 90-21-95-51 Zylindergriff Handrad Knob for Handwheel 70-21-26-10 Griffgummi Vibrationsarm Rubber Grip 19-10-03-01 Handgriff Handle 70-26-18-00 Halteblech Federelement Bracket for Rubber Block 70-26-30-00 Gummipuffer Rubber Block 19-10-24-00 Riemenschutz hinteres Blech Rear Plate of Belt Cover 19-10-23-00 Riemenschutz Belt Cover...
- Page 19 09.12.2020 99-70-01-18 Teilenummer Menge Pos. Bezeichnung Description Part No. Quantity 19-10-55-14 Distanz 2mm für Diamanttrommel Spacer 2mm for Diamond Drum 19-10-55-15 Distanz 3mm für Diamanttrommel Spacer 3mm for Diamond Drum 19-10-55-16 Distanz 5mm für Diamanttrommel Spacer 5mm for Diamond Drum 19-10-55-18 Distanz 8mm für Diamanttrommel Spacer 8mm for Diamond Drum...
